Connecteur LANmark-6 Snap-In

Produits

Description

Description

Normes

  • Normes internationales
    IEC 60603-7-4; IEC 60603-7-5; IEEE 802.3af (PoE); IEEE 802.3at (PoE+); ISO/IEC 11801

Application

Les connecteurs LANmark-6 EVO Snap-In de Nexans sont fabriqués et testés selon les dernières spécifications définies dans les normes de câblage internationales et américaines et sont conçus pour répondre ou dépasser les critères de performance pour prendre en charge toutes les applications jusqu'à 250MHz.

  • 10Base-T Ethernet
  • 100Base-T Fast Ethernet
  • 1000Base-T Gigabit Ethernet
  • 155 Mb ATM
  • 622 Mb ATM
  • 1.2 Gb ATM
  • PoE Plus (incluant IEC 60512-9-3 et IEC 60512-99-001)
  • Futures applications Classe E

Design

Les connecteurs LANmark-6 EVO Snap-In sont conçus pour s'adapter aux câbles et aux cordons de brassage LANmark-6 et pour compléter tous les composants modulaires tels que:

  • Panneaux de brassage Snap-In (fixes, coulissants et angulaires) et les boîtiers de distribution de zone
  • Prises terminales Snap-In (Style britanique, américain, européen et allemand)

Performances

Les connecteurs LANmark-6 EVO Snap-In satisfont ou dépassent les exigences des connecteurs Catégorie 6 décrites dans les normes ISO/IEC 11801, IEC 60603-7 et EIA/TIA 568-C.2.

Installation

L'organisateur de fils garantit une terminaison rapide et facile sans avoir besoin d'un outil. Un outil de confort en option (N420.567) peut être utilisé pour augmenter la facilité d'installation. Une version pour fils multibrins est disponible pour les liaisons CP vers TO.

Garanties

Les performances du connecteur sont garanties pour répondre ou surpasser les exigences des normes mentionnées ci-dessus. Les codes de traçabilité sur le connecteur et l'emballage assurent la validation de la qualité. Les installations avec le câble LANmark-6 sont qualifiées pour une garantie système complète de 25 ans, comprenant les pièces, l'installation, la permormance du canal et le support des applications, comme décrit dans la garantie système certifié de Nexans.

Electrical performance

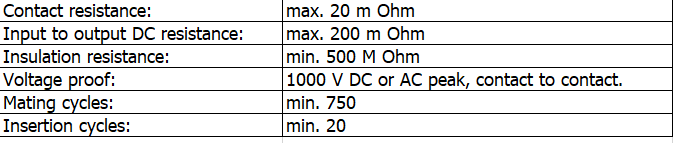

Mechanical and electrical characteristics

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Couleur
Gris clair
