Cordons LANmark-6A Ultim UniBoot

Produits

Cordon de brassage LANmark-6A Ultim écranté LSZH 10m Gris

Réf. Nexans N11A.U1F100DK

  • Conditionnement: Boîte (40Unité)
  • Couleur: Grey
  • Longueur: 10 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 10m Orange

Réf. Nexans N11A.U1F100OK

  • Conditionnement: Boîte (40Unité)
  • Couleur: Orange
  • Longueur: 10 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 1m Gris

Réf. Nexans N11A.U1F010DK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Grey
  • Longueur: 1 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 1m Orange

Réf. Nexans N11A.U1F010OK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Orange
  • Longueur: 1 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 20m Gris

Réf. Nexans N11A.U1F200DK

  • Conditionnement: Boîte (20Unité)
  • Couleur: Grey
  • Longueur: 20 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 20m Orange

Réf. Nexans N11A.U1F200OK

  • Conditionnement: Boîte (20Unité)
  • Couleur: Orange
  • Longueur: 20 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 2m Gris

Réf. Nexans N11A.U1F020DK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Grey
  • Longueur: 2 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 2m Orange

Réf. Nexans N11A.U1F020OK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Orange
  • Longueur: 2 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 30m Gris

Réf. Nexans N11A.U1F300DK

  • Conditionnement: Boîte (30Unité)
  • Couleur: Grey
  • Longueur: 30 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 30m Orange

Réf. Nexans N11A.U1F300OK

  • Conditionnement: Boîte (30Unité)
  • Couleur: Orange
  • Longueur: 30 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 3m Gris

Réf. Nexans N11A.U1F030DK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Grey
  • Longueur: 3 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 3m Orange

Réf. Nexans N11A.U1F030OK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Orange
  • Longueur: 3 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 5m Gris

Réf. Nexans N11A.U1F050DK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Grey
  • Longueur: 5 m



Cordon de brassage LANmark-6A Ultim écranté LSZH 5m Orange

Réf. Nexans N11A.U1F050OK

  • Conditionnement: Boîte (50Unité)
  • Couleur: Orange
  • Longueur: 5 m



Description

Description

Normes

  • Normes internationales
    EN 50173-1; IEEE 802.3an; ISO/IEC 11801; ISO/IEC TR24750
  • Normes nationales
    ANSI/TIA-568-C.2; TIA/EIA TSB-155


Application


Les cordons LANmark-6A Ultim sont développés pour supporter le 10 Gigabit Ethernet (IEEE 802.3an) et toute autre future application Cat.6A.

Les cordons LANmark-6A Ultim offrent des performances supérieures jusqu’à 500 MHz et s’associent à d’autres composants LANmark-6A pour délivrer un débit de données accru dans des configurations de channel complexes. Les cordons Ultim utilisent du câble multibrin, ce qui leur confère une souplesse optimale facilitant leur utilisation en brassage et points de consolidation.

Ils optimiseront également la durée de vie et la longévité du système en minimisant le risque d’usure. De par leur bonne performance électrique et stabilité mécanique, les cordons LANmark-6A Ultim peuvent être utilisés pour réaliser des tests sur le terrain précis de channels de câblage Cat 6A. .

Les cordons Ultim ont un surmoulage fin pour leur protection mécanique mais qui n’impacte pas sur les cotes extérieures du RJ45, ce qui facilite le brassage haute densité avec 48 cordons sur 1 U.

Ils sont également munis d’une languette de protection amovible, qui peut être utilisée pour le repérage par code couleur de différents services.

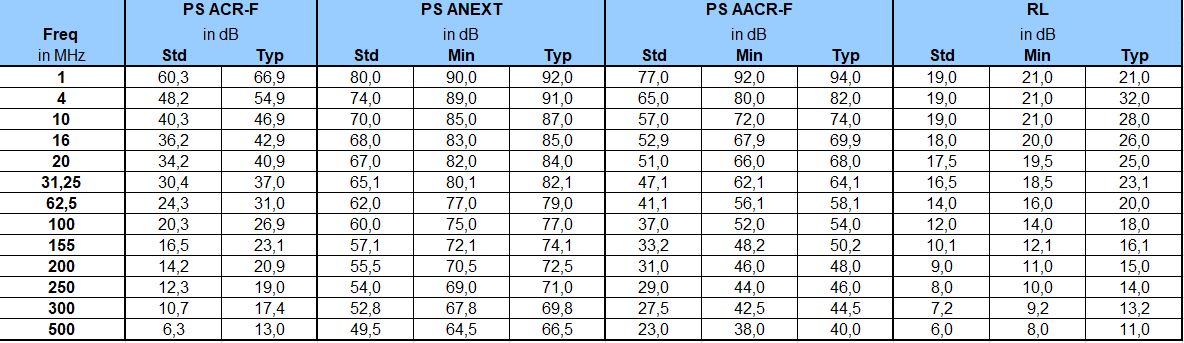

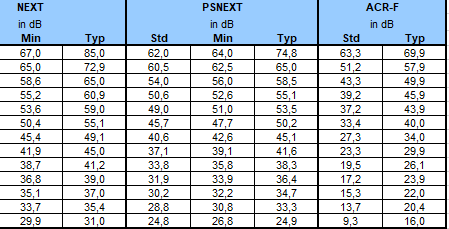

Performance


Les cordons LANmark-6A Ultim sont totalement conformes et surpassent les exigences de EIA/TIA-568-B.2-10 et ISO11801 A2. Ils permettent de concevoir des channels Cat 6A hautes performances. En combinaison avec d’autres composants LANmark-6A, ils peuvent supporter un lien Cat 6A très court et des configurations de channel comportant jusqu’à 3 points de connexion sur 10 mètres.



Garanties


En combinaison à d’autres composants LANmark-6A, une garantie de 25 ans du channel peut être obtenue, couvrant toute la prise en charge 10GBase-T et toute la conformité Cat 6A/Classe EA.



Utilisation



  • De par leur conception, les cordons sont totalement immunisés contre la diaphonie exogène et donc aucune règle d’installation spéciale ne s’applique pour l’immunité ANEXT et AFEXT.
  • Les longueurs standard de 1, 2, 3, 5, 10 et 20 m sont disponibles en stock et d’autres longueurs sont disponibles sur demande.
  • Les couleurs standard orange et gris foncé sont disponibles en stock ; d’autres couleurs sont disponibles sur demande.
  • Par défaut, la fiche est munie d’un embout noir avec une languette de protection noire préinstallée.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Ecran
Yes
Gaine extérieure
Faible dégagement de fumée et sans halogène

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section AWG du conducteur
AWG 26

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Gamme
LANmark-6A

Ressources

Ressources

Documentation

xls — 21.0 kB
xls — 25.1 kB
