Câble LANmark-OF Micro-Bundle Universel (6F-12F) Dca

Produits

LANmark-OF Micro-Bundle Universel 12x Monomode 9/125 OS2 LSZH Dca s1d0a1 Noir

Réf. Nexans N164.MBUN12

  • Conditionnement: Longueur à la coupe (m)
  • Type de fibres optiques: SM (G657.A1)
  • Nombre de fibres optiques: 12

LANmark-OF Micro-Bundle Universel 12x Multimode 50/125 OM3 LSZH Dca s1d0a1 Noir

Réf. Nexans N165.MBUN12

  • Conditionnement: Longueur à la coupe (m)
  • Type de fibres optiques: OM3 50/125
  • Nombre de fibres optiques: 12

LANmark-OF Micro-Bundle Universel 12x Multimode 50/125 OM4 LSZH Dca s1d0a1 Noir

Réf. Nexans N167.MBUN12

  • Conditionnement: Longueur à la coupe (m)
  • Type de fibres optiques: OM4 50/125
  • Nombre de fibres optiques: 12

LANmark-OF Micro-Bundle Universel 6x Monomode 9/125 OS2 LSZH Dca s1d0a1 Noir

Réf. Nexans N164.MBUN06

  • Conditionnement: Longueur à la coupe (m)
  • Type de fibres optiques: SM (G657.A1)
  • Nombre de fibres optiques: 6

LANmark-OF Micro-Bundle Universel 6x Multimode 50/125 OM3 LSZH Dca s1d0a1 Noir

Réf. Nexans N165.MBUN06

  • Conditionnement: Longueur à la coupe (m)
  • Type de fibres optiques: OM3 50/125
  • Nombre de fibres optiques: 6

LANmark-OF Micro-Bundle Universel 6x Multimode 50/125 OM4 LSZH Dca s1d0a1 Noir

Réf. Nexans N167.MBUN06

  • Conditionnement: Longueur à la coupe (m)
  • Type de fibres optiques: OM4 50/125
  • Nombre de fibres optiques: 6

Description

Description

Normes

  • Normes internationales
    ISO/IEC 11801

Application

La nouvelle technologie Micro-Bundle de Nexans permet de fabriquer un tube flexible à faible diamètre. Ce Micro-Tube est le cœur de la nouvelle gamme de câble LANmark-OF Micro-Bundle Universel. Le résultat est un câble à faible diamètre et mécaniquement très résistant. Le tube central contient jusqu'à 12 fibres avec un diamètre de 250 µm. Le raccordement de ces fibres est réalisé par épissure avec des pigtails.
Le faible rayon de courbure du câble LANmark-OF Micro-Bundle facilite la mise en œuvre dans les panneaux de brassage et l'installation en data centres et en rocades.
Les mèches de verre étanches et la faible quantité de gel dans le tube assurent au câble LANmark-OF Micro-Bundle Universel une structure étanche et une installation en extérieur sous fourreau par tirage.
Le câble LANmark-OF Micro-Bundle Universel est conforme aux exigences de tenue au feu pour une installation en intérieur. Le câble est optimisé pour des installations horizontales et verticales (aucun effet de goutte vu la faible quantité de gel).

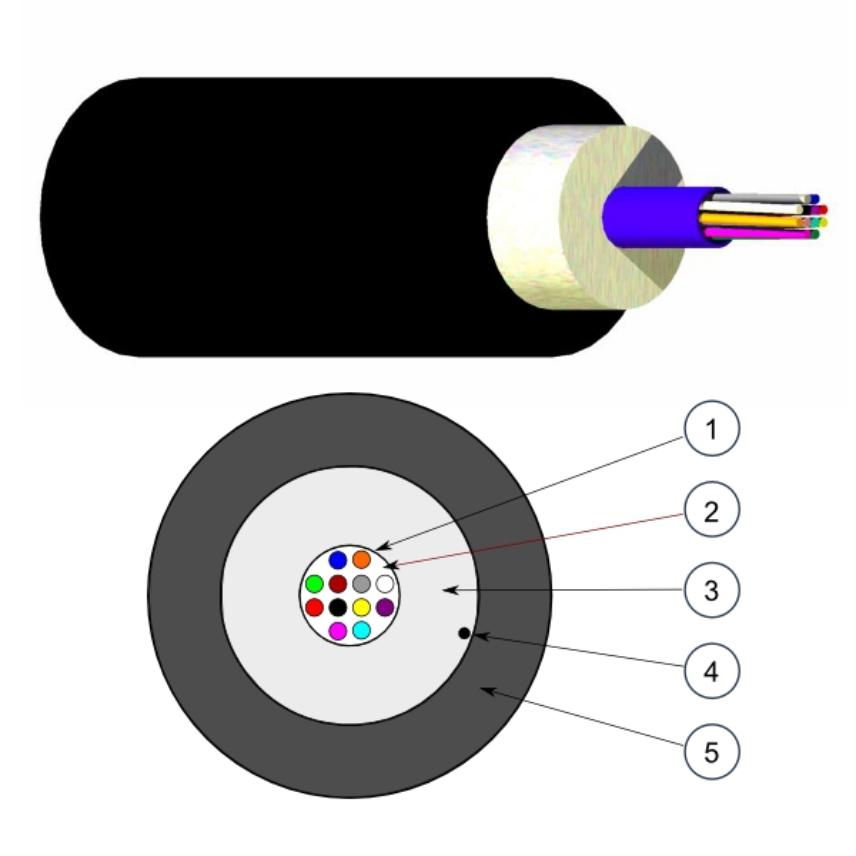

Construction

  1. Micro-Bundle Central
  2. Fibres optiques (250 µ)
  3. Renfort en mèches de verre étanches
  4. Fil de déchirement
  5. Gaine extérieure en matériau LSZH avec additif résistant aux UV

Caractéristiques

  • Câble Intérieur pour une installation en horizontal et en vertical
  • Câble Extérieur pour une installation sous fourreau
  • Raccordement par épissure
  • Micro-Bundle central pour faciliter l'installation
  • Structure diélectrique
  • Structure étanche, résistante aux rongeurs et aux UV
  • Retardateur de flamme (IEC 60332-1) et retardateur de feu (IEC 60332-3)
  • Disponible avec de 4 à 12 fibres dans toutes les catégories de fibre optique

Caractéristiques

Caractéristiques

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum pulling force (IEC 60794-1-2-E1)
2200 N
Maximum operating pulling force
700 N
Résistance à l'écrasement (IEC 794-1-E3)
200 N/cm
Résistance mécanique aux chocs
1 impact of 3 N.m

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de la flamme
IEC 60332-1
Non propagateur de l incendie
IEC 60332-3
Température ambiante lors de l'installation, plage
0 - 40 °C
Température ambiante d'utilisation, plage
-20 - 60 °C
Température de stockage, plage
-40 - 60 °C
Rayon de courbure minimum en utilisation dynamique
60,0 mm
Rayon de courbure minimum en utilisation statique
60 mm
