Câble LANmark-OF Micro-Bundle Universel (24F-96F)

Description

Description

Normes

  • Normes internationales
    ISO/IEC 11801



Application



La nouvelle technologie de Micro-Bundle de Nexans permet de fabriquer un tube petit et flexible. Ce micro-tube est le composant central du nouveau concept de câble LANmark-OF à micro-tubes. Le micro-faisceau peut contenir 12 fibres d'un diamètre de 250 µm. Le raccordement de ces fibres s'effectue par épissurage avec des pigtails.

Les micro-tubes sont agencés autour d'un élément de renfort central. Des mèches d'aramide apportent une plus grande résistance et facilitent l'installation du câble. La combinaison de la technologie micro-tubes, de l'’élément de renfort central et des mèches d’'aramide a pour résultat un câble offrant une grande robustesse mécanique, tout en restant petit et flexible.

Le petit rayon de courbure du câble LANmark-OF extractible à micro-tubes facilite son agencement dans les panneaux de brassage, les chemins de câble et les conduits.

Les mèches de verre étanches et la faible quantité de gel dans les tubes rendent le design LANmark Micro-Bundle Universel étanche, résistant aux rongeurs pour une installation en extérieur par tirage en fourreau.

Le câble LANmark-OF Micro-Bundle Universel est conforme avec les exigences de tenue au feu en intérieur. Puisqu'il n'y a aucun effet de goutte de la faible quantité de gel le câble est optimisé pour des installations horizontales et verticales.



Construction

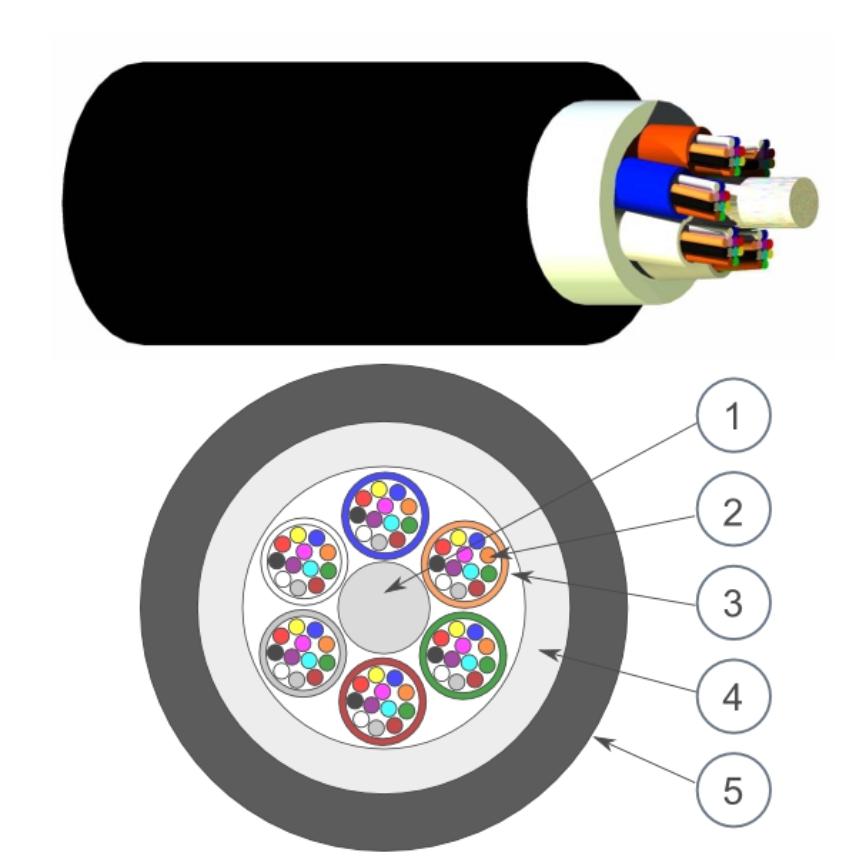

Légende accompagnant la coupe transversale :



  1. Élément de renfort central
  2. Fibre optique (250µm)
  3. Micro-tube avec 12 fibres
  4. Mèches de verre étanches
  5. Gaine extérieure en matériau LSZH avec des additifs résistants aux UV



Caractéristiques



  • Design micro-tube pour une installation aisée
  • Câble intérieur pour installations horizontales et verticales
  • Retardateur de flammes (IEC 60332-1)
  • Retardateur du feu (IEC 60332-3)
  • Câble extérieur pour installation en fourreau
  • Structure étanche, résistant aux rongeurs et aux UV
  • Entièrement diélectrique
  • Prévu pour un raccordement par soudure
  • 12 fibres par micro-tube
  • Disponible avec tous types de fibre
  • Conformité aux gaz toxiques (IEC 60574) et aux fumées (IEC61034)

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Type de fibres optiques
-

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Nombre de fibres optiques
-
