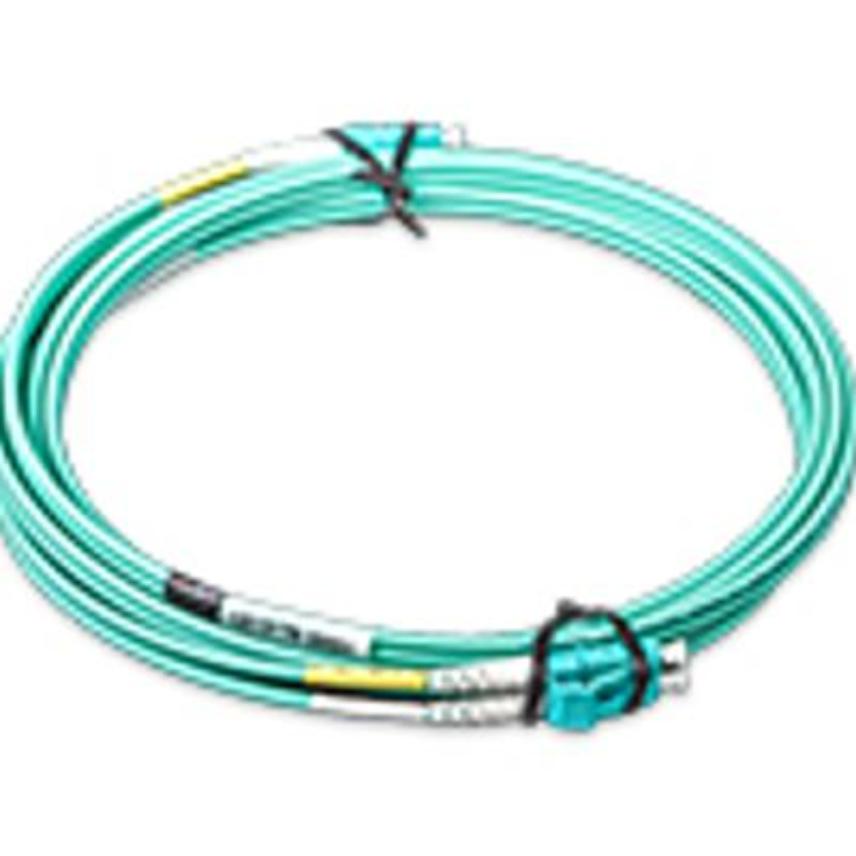

Jarretières renforcées LANmark-OF

Produits

Description

Description

Normes

  • Normes internationales
    ISO/IEC 11801

Construction

Chaque fibre à structure serrée du cordon de brassage est protégée par un ressort métallique. Cela produit un cordon de brassage doté d'une grande robustesse mécanique et d'une très haute résistance à l'écrasement.

Des mèches d'aramide sont introduites entre le ressort et la gaine LSZH pour augmenter la résistance à la traction.

Le ressort est très flexible, produisant un cordon de brassage avec un rayon de courbure de seulement 30 mm.

Le cordon de brassage est réalisé à l'aide d'un câble type duplex d'une section de 2 x 2,8 mm.

Installation et Garanties

Le cordon de brassage haute résistance est destiné à une utilisation intérieure et respecte les normes de performance incendie suivantes : IEC 60332-1 et IEC 60332-3.

Les installations typiques Fibre To The Office (FTTO) utilisent ce cordon de brassage robuste pour la connexion entre les boîtiers ZD et les switches LANactive dans les bureaux. Leur longueur est donc souvent supérieure à 5 m et les cordons sont placés dans des cheminements surchargés, au milieu d'autres câbles. Ces deux conditions exposent le cordon à bien plus qu'une contrainte mécanique. Le ressort métallique à l'intérieur des cordons de brassage haute résistance protège également les fibres. Le petit rayon de courbure de 30 mm permet de faire suivre de nombreux virages au cordon de brassage et l'embout court du connecteur de 19 mm facilite le raccordement au switch LANactive.

Ce nouveau cordon de brassage est également avantageux pour les installations Fibre To The Desk (FTTD) et les environnements complexes qui nécessitent une forte protection mécanique.

Les cordons de brassage fibre optique LANmark-OF de Nexans ont été conçus pour des applications intérieures supportant des protocoles haut débit.

Les protocoles haut débit supportés incluent, entre autres :

  • Ethernet : 1GBase-SX, 1GBase-LX, 10GBase-SR, 10GBase-LR
  • Fibre channel : 4G, 8G et 16G

Les détails sur les distances supportées sont donnés dans les modules de garantie LANmark-OF.

Caractéristiques

Caractéristiques

Caractéristiques de transmission

Caractéristiques de transmission

Insertion Loss, maximum, dB
0,25 dB

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum pulling force (IEC 60794-1-2-E1)
400 N
Résistance à l'écrasement (IEC 794-1-E3)
500 N/cm

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Rayon de courbure minimum en utilisation statique
30 mm
Température ambiante d'utilisation, plage
-10 - 50 °C
