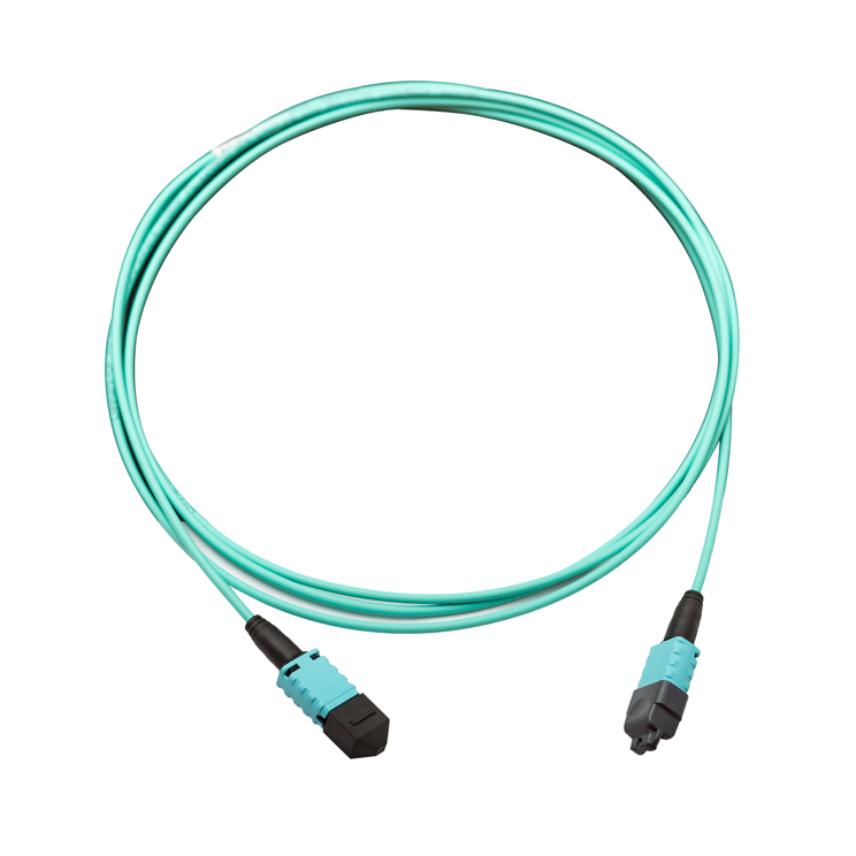

Cordon de brassage LANmark-OF Femelle MTP PRO - Femelle MTP PRO OM4 LSZH xm Aqua

Les cordons de brassage LANmark-OF MTP-MTP de Nexans ont été conçus pour des applications intérieures supportant des liaisons optiques parallèles, à savoir 40GBase-SR4 et 100GBase-SR4. Les détails sur les distances supportées sont donnés dans les modules de garantie LANmark-OF.

Les environnements d'installation typiques sont les centres de données :

• Raccordements entre les panneaux de brassage et les équipements actifs
• Interconnexions

Les cordons de brassage LANmark-OF MTP-MTP de Nexans ont un câblage droit et une configuration key up/key up. En fonction de la configuration du canal, les cordons de brassage sont fournis avec des connecteurs MTP*PRO femelles.

Pour un brassage aisé le connecteur MTP PRO a un manchon court de 17mm.

Avec l'outil dans la boîte à outils LANmark-OF MTP PRO (N890.160) le genre et la polarité du cordon de brassage peuvent être changés

• Le genre peut être changé en mâle avec les tiges métalliques N890.161
• La polarité peut être changée en key up ou key down

Ils sont disponibles en performance LANmark-OF OM4. Les spécifications détaillées des fibres sont données dans les fiches techniques des fibres.

La valeur typique de perte d'insertion pour une connexion MTP multimode est 0,125 dB. La valeur limite pour une connexion MTP multimode est 0,25 dB, mesurée selon la norme IEC 61300-3-45. La perte en retour minimum pour une connexion MTP multimode est de 20 dB, mesurée selon IEC 61300-3-6.

Les caractéristiques mécaniques des cordons sont conformes à la norme IEC 60794-20 pour les câbles intérieurs. Le petit diamètre de 2.5 mm du câble n'encombre pas l'espace précieux d'un centre de données et facilite la circulation d'air.

La longueur entre les 2 connecteurs MTP est variable et peut être incrémentée par pas de 1 m. Le "X" dans le code N équivaut à la longueur en mètre.

* MTP est une appellation commerciale de US Conec
