Borne de recharge AGICITY® FAST WALLBOX

Produits

AGICITY FAST WALLBOX EU 24DC CCS/CHAdeMO

Réf. Nexans 304169E

  • Conditionnement: Unité
  • Nombre de points de charge: 2

AGICITY FAST WALLBOX EU 24DC CCS/T2S

Réf. Nexans 304440E

  • Conditionnement: Unité
  • Nombre de points de charge: 2 simultanés

AGICITY FAST WALLBOX EU 24DC/22AC CCS/CHAdeMO/T2

Réf. Nexans 69921E

  • Conditionnement: Unité
  • Nombre de points de charge: 3

AGICITY FAST Wallbox EU 24DC MONO-STANDARD COMBO

Réf. Nexans 304101E

  • Conditionnement: Unité
  • Nombre de points de charge: 1

Description

Description

Normes

  • Normes internationales
    CAN/CSA C22.2; DIN70121; EMC 2014/30/EU; FCC Part 15; LVD 2006/95/EC; RED 2014/53/EU; UL2022; UL2231-1/2

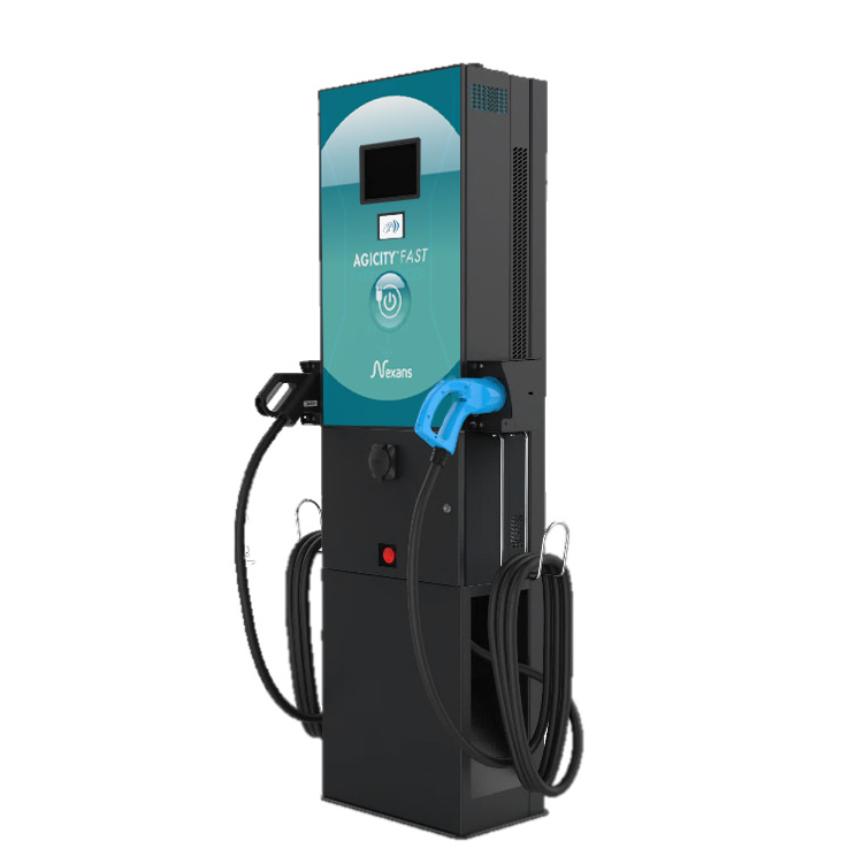

Le design compact de la AGICITY FAST WALL BOX 24 lui permet d’être installée en moins de deux heures sur un mur ou sur un piédestal.
Avec une puissance de 22 kW (AC) ou 24 kW (DC), elle chargera tous les véhicules électriques du marché en une heure en moyenne, quelque soit leur protocole (Combo, CHAdeMO et/ou AC Type 2). Grâce à son design sans filtre à air, les besoins en maintenance sont diminués de manière significative.
AGICITY FAST WALL BOX 24 est la solution idéale pour doter les centres commerciaux, restaurants, parkings ou copropriétés de points universels de charge rapide.
Via la connexion OCPP1.6, les mises à jour, la supervision, l’opération et l’ajustement en temps réel des paramètres peuvent être effectués à distance pour une utilisation optimale et dynamique.

Configuration & options

Puissances raccordées : 22 kW AC et 24 kW DC

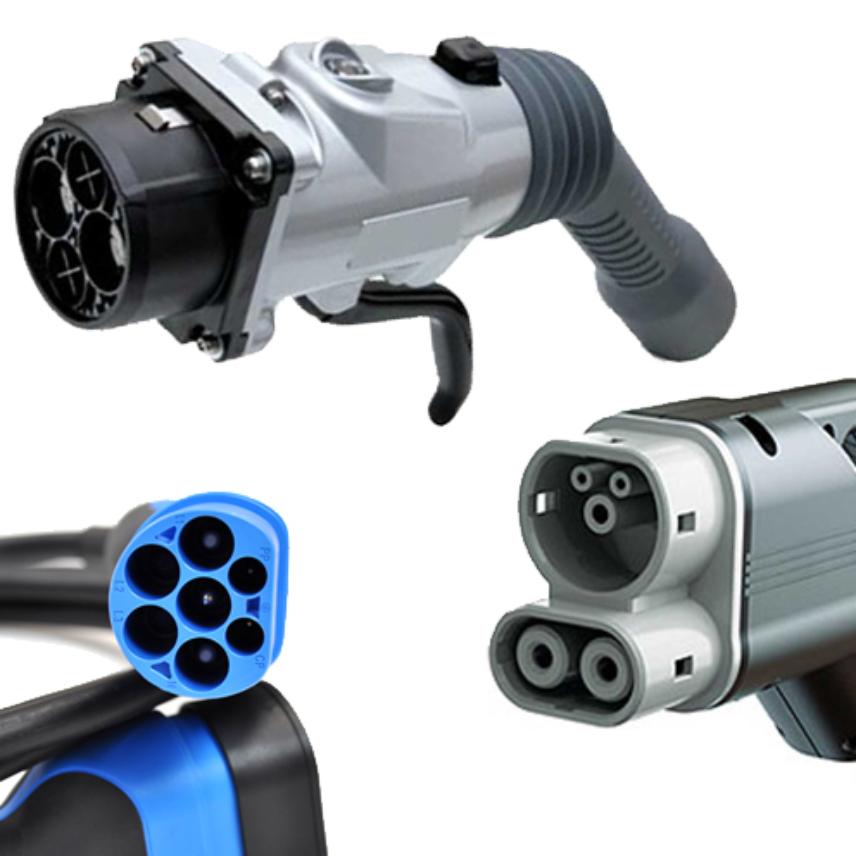

Interface COMBO (1 or 2) & CHAdeMO
Avec ou sans Prise AC Type 2 - 22kW
Protections électriques :

  • Fusibles d’entrée
  • Fusible & Diode de sortie sur chaque module de puissance
  • Fusibles à action rapide en sortie
  • Relais d’entrée AC et relais de sortie DC

Protection de l'électronique :

  • Court circuit et surcharge
  • Surchauffe
  • Surtension de sortie / Inversion de polarité
  • Défaut tension d’entrée / Echec de communication
  • Dispositif de surveillance d’isolement sur sortie DC

Affichage & module de communication :

  • Ecran tactile 7 pouces
  • Fond d’écran du menu modifiable sur demande
  • Carte OCPP1.6, autres sur demande
  • Connexion Ethernet

Présentation :

  • Porte avant couleur anthracite, personnalisable sur demande (autocollant)
  • Piédestal disponible en option

Connexion réseau :

  • 3P+N 400V (Europe) ou 3P 240V sans Neutre (Norvège)
  • 3P+N 380V (Chine)
  • 3P+N 480V ou 3P 240V sans Neutre (USA)
  • Version Mono ou Bi Phasé pour les USA sur demande

Communication

Interface du véhicule :

  • CAN (CHAdeMO / GB)
  • PLC GreenPhy (COMBO & AC)

Capacité de supervision :

  • Sans fil : 3G via OCPP1.6
  • LAN/TCP IP

Accès & Identification :

  • Lecteur RFID
  • Ecran tactile

AGICITY FAST WALLBOX - caractéristiques électriques complémentaires

ISOLATION GALVANIQUE

  • Sortie / Entrée : 5200 V DC
  • Entrée / PE : 1500 V AC
  • Sortie / PE : 2600 V DC

ENTREE

  • Tension :
    • 380 V - 480 V AC 50/60 Hz triphasé (3P + N + Terre) - Courant nominal d'entrée : 37 A
    • 208 V - 240 V AC 50/60 Hz triphasé (3P + Terre) - Courant nominal d'entrée : 65 A
  • Facteur de puissance : > 0,99
  • Rendement : 95%

SORTIE

  • Tension : 150 V DC à 530 V DC
  • Courant : 1.5 à 65 A

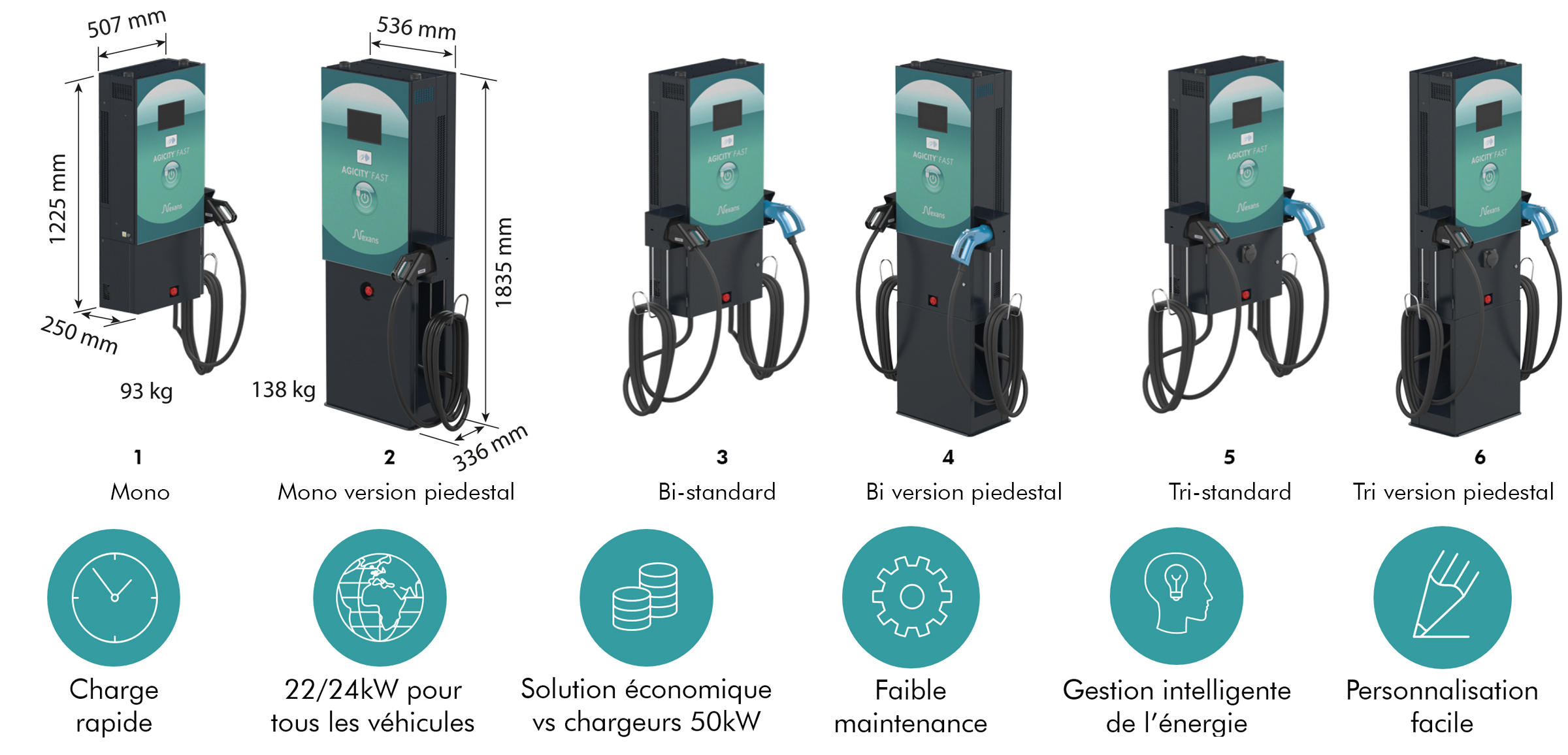

AGICITY FAST WALLBOX - Versions disponibles

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Couleur
Grey
Matériau
Acier Inoxydable

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance aux chocs IK
10

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Indice IP
IP55
Température ambiante d'utilisation, plage
-25 - 50 °C
