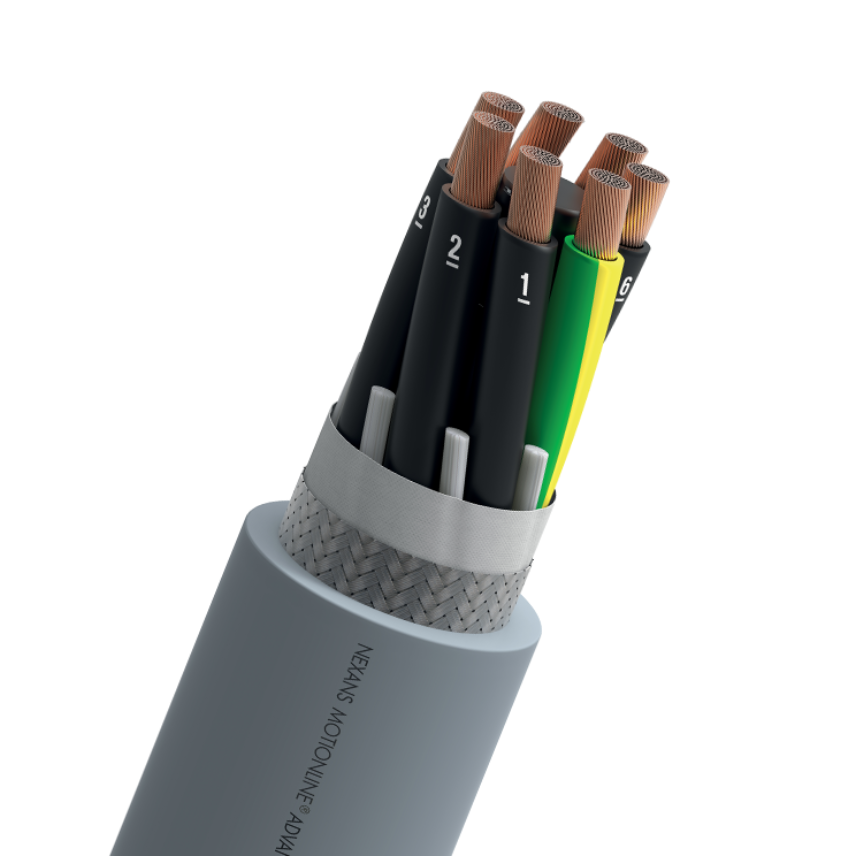

Type LC CABLOPOWER C - 1,5mm2 to 35mm2/PVC/shielded

Produits

Type LC CABLOPOWER C 2 x 1,5 mmq

Réf. Nexans 10555080

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (2x1,5)C
  • Nombre de conducteurs: 2
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 7,5 mm
  • Poids en cuivre: 46 kg/km
  • Masse approximative: 91 kg/km



Type LC CABLOPOWER C 3 x 1,5 mmq

Réf. Nexans 10555025

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (3G1,5)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 7,8 mm
  • Poids en cuivre: 62 kg/km
  • Masse approximative: 97 kg/km



Type LC CABLOPOWER C 4 X 1,5 mmq

Réf. Nexans 10555040

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1,5)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 8,5 mm
  • Poids en cuivre: 84 kg/km
  • Masse approximative: 123 kg/km



Type LC CABLOPOWER C 5 x 1,5 mmq

Réf. Nexans 10555045

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (5G1,5)C
  • Nombre de conducteurs: 5
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 9,4 mm
  • Poids en cuivre: 101 kg/km
  • Masse approximative: 150 kg/km



Type LC CABLOPOWER C 6 x 1,5 mmq

Réf. Nexans Q115006T400

  • Conditionnement: Touret (500m)
  • Structure: (6G1,5)C
  • Nombre de conducteurs: 6
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 10 mm
  • Poids en cuivre: 119 kg/km
  • Masse approximative: 174 kg/km



Type LC CABLOPOWER C 7 x 1,5 mmq

Réf. Nexans 10555115

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (7G1,5)C
  • Nombre de conducteurs: 7
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 10,8 mm
  • Poids en cuivre: 136 kg/km
  • Masse approximative: 208 kg/km



Type LC CABLOPOWER C 8 x 1,5 mmq

Réf. Nexans Q115008T400

  • Conditionnement: Touret (1000m)
  • Structure: (8G1,5)C
  • Nombre de conducteurs: 8
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 11,2 mm
  • Poids en cuivre: 154 kg/km
  • Masse approximative: 249 kg/km



Type LC CABLOPOWER C 10 x 1,5 mmq

Réf. Nexans Q115010T400

  • Conditionnement: Touret (1000m)
  • Structure: (10G1,5)C
  • Nombre de conducteurs: 10
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 13,1 mm
  • Poids en cuivre: 196 kg/km
  • Masse approximative: 278 kg/km



Type LC CABLOPOWER C 12 x 1,5 mmq

Réf. Nexans 10555122

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (12G1,5)C
  • Nombre de conducteurs: 12
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur: 13,4 mm
  • Poids en cuivre: 227 kg/km
  • Masse approximative: 314 kg/km



Type LC CABLOPOWER C 3 x 2,5 mmq

Réf. Nexans Q125003T400

  • Conditionnement: Touret (1000m)
  • Structure: (3G2,5)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 9,2 mm
  • Poids en cuivre: 100 kg/km
  • Masse approximative: 136 kg/km



Type LC CABLOPOWER C 4 x 2,5 mmq

Réf. Nexans 10555091

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G2,5)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 10 mm
  • Poids en cuivre: 128 kg/km
  • Masse approximative: 168 kg/km



Type LC CABLOPOWER C 5 x 2,5 mmq

Réf. Nexans Q125005T400

  • Conditionnement: Touret (1000m)
  • Structure: (5G2,5)C
  • Nombre de conducteurs: 5
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 11 mm
  • Poids en cuivre: 156 kg/km
  • Masse approximative: 206 kg/km



Type LC CABLOPOWER C 6 x 2,5 mmq

Réf. Nexans Q125006T400

  • Conditionnement: Touret (1000m)
  • Structure: (6G2,5)C
  • Nombre de conducteurs: 6
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 11,1 mm
  • Poids en cuivre: 185 kg/km
  • Masse approximative: 239 kg/km



Type LC CABLOPOWER C 7 x 2,5 mmq

Réf. Nexans 10555098

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (7G2,5)C
  • Nombre de conducteurs: 7
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 12,9 mm
  • Poids en cuivre: 212 kg/km
  • Masse approximative: 295 kg/km



Type LC CABLOPOWER C 8 x 2,5 mmq

Réf. Nexans Q125008T400

  • Conditionnement: Touret (1000m)
  • Structure: (8G2,5)C
  • Nombre de conducteurs: 8
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 12,9 mm
  • Poids en cuivre: 247 kg/km
  • Masse approximative: 360 kg/km



Type LC CABLOPOWER C 10 x 2,5 mmq

Réf. Nexans Q125010T400

  • Conditionnement: Touret (1000m)
  • Structure: (10G2,5)C
  • Nombre de conducteurs: 10
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 14,9 mm
  • Poids en cuivre: 305 kg/km
  • Masse approximative: 394 kg/km



Type LC CABLOPOWER C 12 x 2,5 mmq

Réf. Nexans Q125012T400

  • Conditionnement: Touret (1000m)
  • Structure: (12G2,5)C
  • Nombre de conducteurs: 12
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur: 16,1 mm
  • Poids en cuivre: 355 kg/km
  • Masse approximative: 447 kg/km



Type LC CABLOPOWER C 2 x 4 mmq

Réf. Nexans Q140002T400

  • Conditionnement: Touret (1000m)
  • Structure: (2x4)C
  • Nombre de conducteurs: 2
  • Section du conducteur: 4 mm²
  • Diamètre extérieur: 10,1 mm
  • Poids en cuivre: 108 kg/km
  • Masse approximative: 178 kg/km



Type LC CABLOPOWER C 3 x 4 mmq

Réf. Nexans Q140003T400

  • Conditionnement: Touret (1000m)
  • Structure: (3G4)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 4 mm²
  • Diamètre extérieur: 10,7 mm
  • Poids en cuivre: 151 kg/km
  • Masse approximative: 195 kg/km



Type LC CABLOPOWER C 4 x 4 mmq

Réf. Nexans 10555108

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G4)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 4 mm²
  • Diamètre extérieur: 11,8 mm
  • Poids en cuivre: 194 kg/km
  • Masse approximative: 249 kg/km



Type LC CABLOPOWER C 5 x 4 mmq

Réf. Nexans Q140005T400

  • Conditionnement: Touret (1000m)
  • Structure: (5G4)C
  • Nombre de conducteurs: 5
  • Section du conducteur: 4 mm²
  • Diamètre extérieur: 13,2 mm
  • Poids en cuivre: 244 kg/km
  • Masse approximative: 312 kg/km



Type LC CABLOPOWER C 7 x 4 mmq

Réf. Nexans Q140007T400

  • Conditionnement: Touret (1000m)
  • Structure: (7G4)C
  • Nombre de conducteurs: 7
  • Section du conducteur: 4 mm²
  • Diamètre extérieur: 15,6 mm
  • Poids en cuivre: 332 kg/km
  • Masse approximative: 455 kg/km



Type LC CABLOPOWER C 3 x 6 mmq

Réf. Nexans Q160003T400

  • Conditionnement: Touret (1000m)
  • Structure: (3G6)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 6 mm²
  • Diamètre extérieur: 12,4 mm
  • Poids en cuivre: 215 kg/km
  • Masse approximative: 270 kg/km



Type LC CABLOPOWER C 4 x 6 mmq

Réf. Nexans 10555112

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G6)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 6 mm²
  • Diamètre extérieur: 13,8 mm
  • Poids en cuivre: 285 kg/km
  • Masse approximative: 352 kg/km



Type LC CABLOPOWER C 5 x 6 mmq

Réf. Nexans Q160005T400

  • Conditionnement: Touret (1000m)
  • Structure: (5G6)C
  • Nombre de conducteurs: 5
  • Section du conducteur: 6 mm²
  • Diamètre extérieur: 15,3 mm
  • Poids en cuivre: 350 kg/km
  • Masse approximative: 432 kg/km



Type LC CABLOPOWER C 7 x 6 mmq

Réf. Nexans Q160007T400

  • Conditionnement: Touret (1000m)
  • Structure: (7G6)C
  • Nombre de conducteurs: 7
  • Section du conducteur: 6 mm²
  • Diamètre extérieur: 18,1 mm
  • Poids en cuivre: 481 kg/km
  • Masse approximative: 629 kg/km



Type LC CABLOPOWER C 3 x 10 mmq

Réf. Nexans Q1B1003T400

  • Conditionnement: Touret (1000m)
  • Structure: (3G10)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 10 mm²
  • Diamètre extérieur: 15,7 mm
  • Poids en cuivre: 351 kg/km
  • Masse approximative: 445 kg/km



Type LC CABLOPOWER C 4 x 10 mmq

Réf. Nexans 10554934

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G10)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 10 mm²
  • Diamètre extérieur: 17,3 mm
  • Poids en cuivre: 457 kg/km
  • Masse approximative: 570 kg/km



Type LC CABLOPOWER C 5 x 10 mmq

Réf. Nexans Q1B1005T400

  • Conditionnement: Touret (1000m)
  • Structure: (5G10)C
  • Nombre de conducteurs: 5
  • Section du conducteur: 10 mm²
  • Diamètre extérieur: 19,1 mm
  • Poids en cuivre: 583 kg/km
  • Masse approximative: 709 kg/km



Type LC CABLOPOWER C 7 x 10 mmq

Réf. Nexans Q1B1007T400

  • Conditionnement: Touret (1000m)
  • Structure: (7G10)C
  • Nombre de conducteurs: 7
  • Section du conducteur: 10 mm²
  • Diamètre extérieur: 22,8 mm
  • Poids en cuivre: 799 kg/km
  • Masse approximative: 1041 kg/km



Type LC CABLOPOWER C 3 x 16 mmq

Réf. Nexans Q1B1603T400

  • Conditionnement: Touret (1000m)
  • Structure: (3G16)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 16 mm²
  • Diamètre extérieur: 18,3 mm
  • Poids en cuivre: 540 kg/km
  • Masse approximative: 628 kg/km



Type LC CABLOPOWER C 4 x 16 mmq

Réf. Nexans 10554939

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G16)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 16 mm²
  • Diamètre extérieur: 20,3 mm
  • Poids en cuivre: 727 kg/km
  • Masse approximative: 828 kg/km



Type LC CABLOPOWER C 5 x 16 mmq

Réf. Nexans Q1B1605T400

  • Conditionnement: Touret (1000m)
  • Structure: (5G16)C
  • Nombre de conducteurs: 5
  • Section du conducteur: 16 mm²
  • Diamètre extérieur: 22,4 mm
  • Poids en cuivre: 897 kg/km
  • Masse approximative: 1014 kg/km



Type LC CABLOPOWER C 3 x 25 mmq

Réf. Nexans Q1B2503T400

  • Conditionnement: Touret (1000m)
  • Structure: (3G25)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 25 mm²
  • Diamètre extérieur: 22,7 mm
  • Poids en cuivre: 849 kg/km
  • Masse approximative: 956 kg/km



Type LC CABLOPOWER C 4 x 25 mmq

Réf. Nexans Q1B2504T400

  • Conditionnement: Touret (1000m)
  • Structure: (4G25)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 25 mm²
  • Diamètre extérieur: 24,8 mm
  • Poids en cuivre: 1110 kg/km
  • Masse approximative: 1217 kg/km



Type LC CABLOPOWER C 5 x 25 mmq

Réf. Nexans Q1B2505T400

  • Conditionnement: Touret (1000m)
  • Structure: (5G25)C
  • Nombre de conducteurs: 5
  • Section du conducteur: 25 mm²
  • Diamètre extérieur: 27,7 mm
  • Poids en cuivre: 1374 kg/km
  • Masse approximative: 1507 kg/km



Type LC CABLOPOWER C 3 x 35 mmq

Réf. Nexans Q1B3503T400

  • Conditionnement: Touret (1000m)
  • Structure: (3G35)C
  • Nombre de conducteurs: 3
  • Section du conducteur: 35 mm²
  • Diamètre extérieur: 26,4 mm
  • Poids en cuivre: 1168 kg/km
  • Masse approximative: 1347 kg/km



Type LC CABLOPOWER C 4 x 35 mmq

Réf. Nexans Q1B3504T400

  • Conditionnement: Touret (1000m)
  • Structure: (4G35)C
  • Nombre de conducteurs: 4
  • Section du conducteur: 35 mm²
  • Diamètre extérieur: 29,5 mm
  • Poids en cuivre: 1531 kg/km
  • Masse approximative: 1765 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

LC Cablopower for continuos moving application, high flexible and oil resistant.



Applications:

  • Tracksystem for tool machine
  • wood machines
  • automatic lines for assebly
  • handling
  • packaging
  • other application with moderate stresses



The overall tinned copper braid shielding provides the best protection from and against external interferences.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Isolation
Polyolefin
Couleur d'isolation
Black numbered Yellow/Green
Taping
Non woven tape
Tresse
Cuivre étamé – couverture 85 ± 5%
Gaine extérieure
PVC
Couleur de la gaine
Grey RAL 7001

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
1000 V
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
20 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
6,5 (xD)
Température ambiante d'utilisation, plage
-5 - 80 °C
Température de stockage, plage
-30 - 80 °C
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
Résistance aux huiles
EN 50363-4-1

Ressources

Ressources

Contactez-nous

Sujets sur lesquels vous souhaitez obtenir plus d'informations :

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer

Contactez-nous

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer
