PROFIBUS HYBRID PUR CABLE

Produits

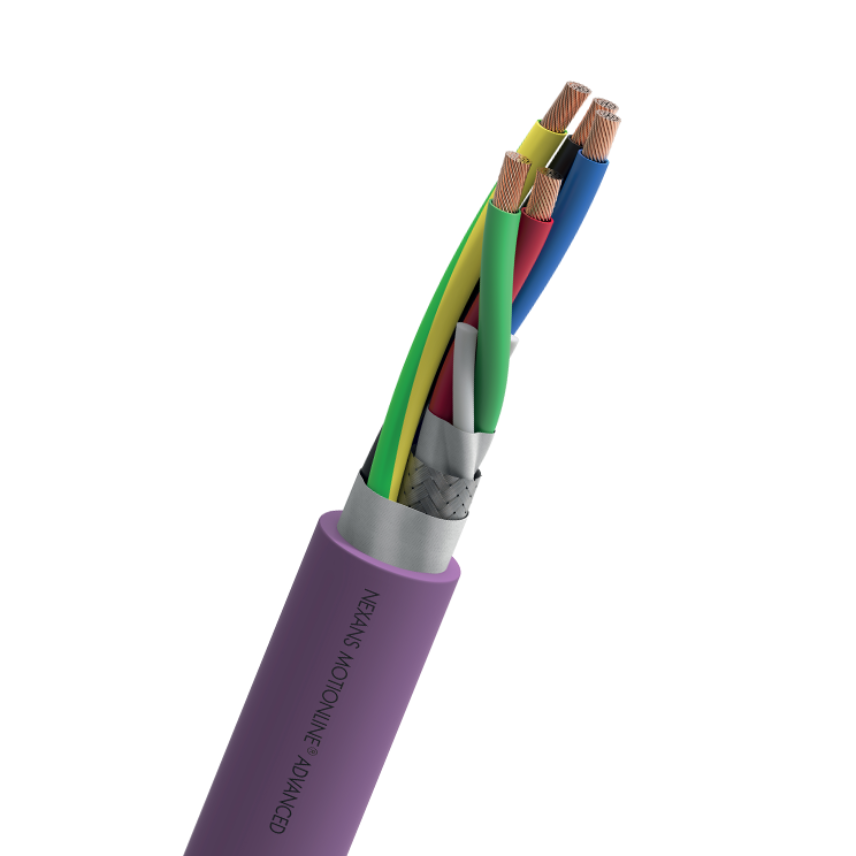

PROFIBUS PUR 1x2x0.64/2.55+3G0.75

Réf. Nexans 13-DRX19Z05P

  • Conditionnement: Touret (1000m)



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Applications

Bus cable family facilitating interconnections for L2 BUS components.


Normative references

UL recognized / CSA approval

AWM 870°C - 30V

AWM 75°C - 30V FT1


Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
(1x2x0.64/2.55)C+3G0.75
Isolation
Polyolefin
Matière du bourrage
Thermoplastic material
Taping
Aluminium / Polyester tape
Tresse
Cuivre étamé - couverture 80%
Separator
Non woven tape
Gaine extérieure
PUR
Couleur de la gaine
Violet RAL 4001

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre externe nominal (mm)
9,5 mm
Poids en cuivre
50 kg/km
Masse approximative
114 kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
150 Ohm

Caractéristiques de transmission

Caractéristiques de transmission

Affaiblissement à 9,6 kHz
3 dB/1000m
Affaiblissement à 38,4 kHz
4,5 dB/1000m
Affaiblissement à 4 MHz
25 dB/1000m
Affaiblissement à 16 MHz
49 dB/1000m

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Speed
240 m/min
Maximum acceleration
20 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-20 - 80 °C
Température de stockage, plage
-30 - 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
