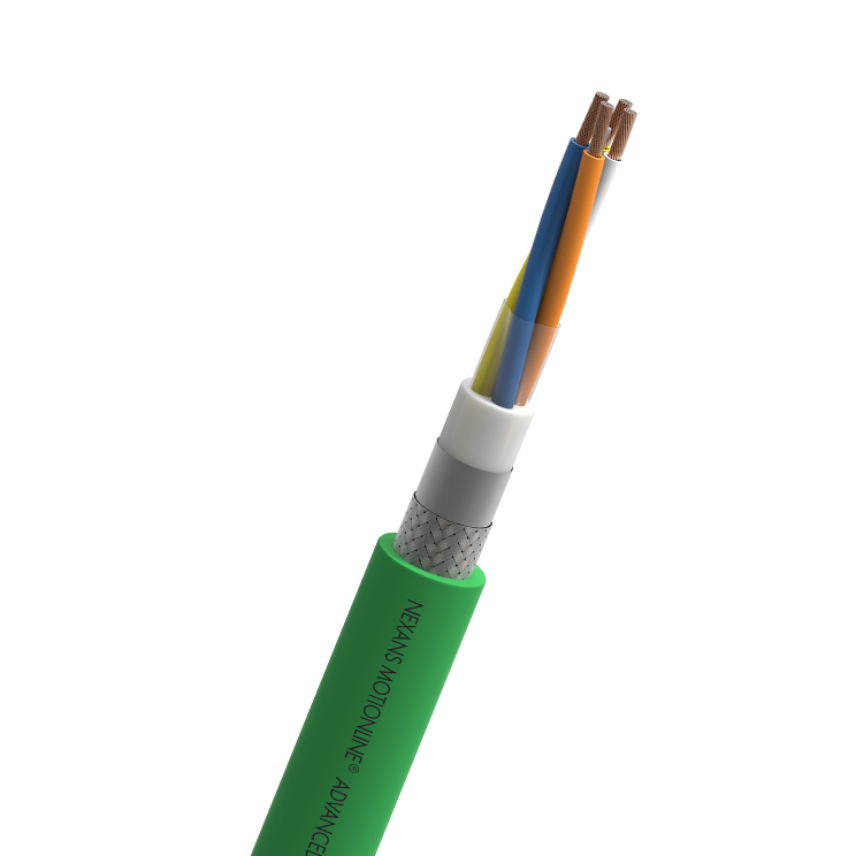

PROFINET TYPE B CABLE (100 OHM)

Produits

PROFINET TYPE B CABLE (1x4xAWG22/7)C

Réf. Nexans 44497879

  • Conditionnement: Touret (1000m)



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

For standard dynamic application, screened cables, PVC sheath, resistant to oils and coolants, flame retardant, Industry 4.0 ready.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
(1x4xAWG22/7)C
Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
Polyolefin
Assemblage
Star quad, stranded
Couleur d'isolation
White, Orange, Blue, Yellow
Gaine interne
Halogen free polymer compound
Taping
Plastic aluminium tape
Ecran
Tinned copper braid, coverage ≥ 80%
Gaine extérieure
PVC
Couleur de la gaine
Green RAL 6018

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre extérieur
6,9 mm
Poids en cuivre
22 kg/km
Masse approximative
67 kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
100 Ohm

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
1 Mio.
Speed
120 m/min
Maximum acceleration
2 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
15 (xD)
Température ambiante d'utilisation, plage
-15 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
EN 50363-4-1
