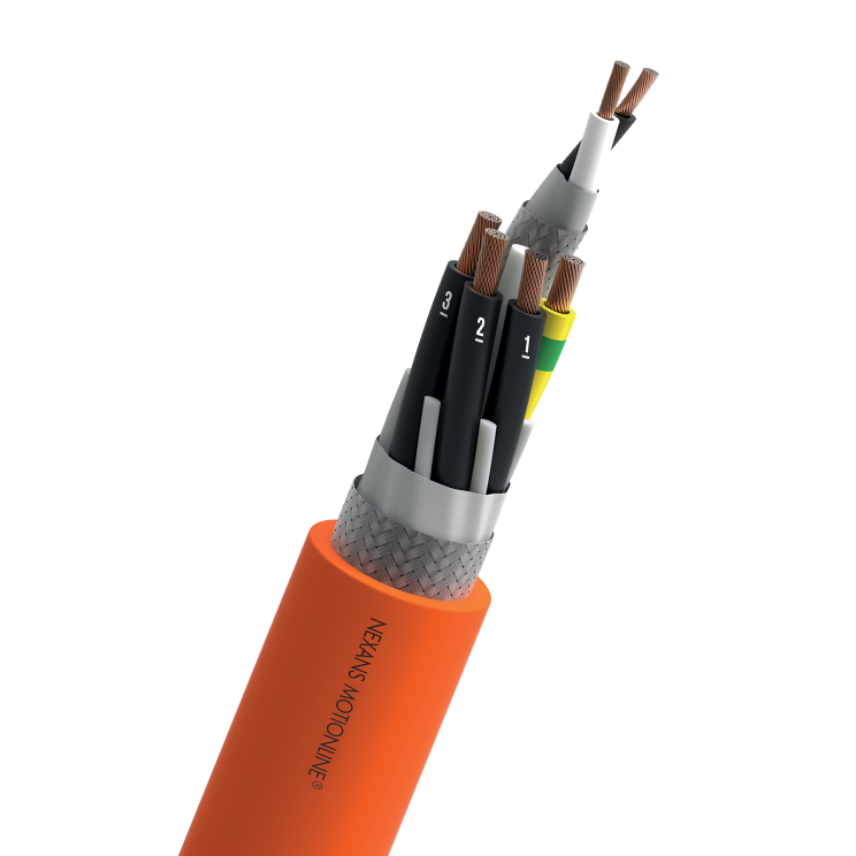

SERVO CABLES ACC. TO SIEMENS STANDARD 6FX5008 PW+SG

Produits

13-EPS (4G1,5+(2x1,5)C)C

Réf. Nexans 10553241

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1.5 + (2x1.5)C)C
  • Isolation: Polyolefin
  • Diamètre externe nominal (mm): 10,0 mm
  • Poids en cuivre: 165 kg/km
  • Masse approximative: 195 kg/km



13-EPS (4G2,5+(2x1,5)C)C

Réf. Nexans 10553233

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1.5 + (2x1.5)C)C
  • Isolation: Polyolefin
  • Diamètre externe nominal (mm): 11,5 mm
  • Poids en cuivre: 155 kg/km
  • Masse approximative: 245 kg/km



13-EPS (4G4 + (2x1,5)C)C

Réf. Nexans 10553224

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G4 + (2x1.5)C)C
  • Isolation: Polyolefin
  • Diamètre externe nominal (mm): 14,6 mm
  • Poids en cuivre: 300 kg/km
  • Masse approximative: 323 kg/km



13-EPS (4G6 + (2x1,5)C)C

Réf. Nexans 10553213

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G6 + (2x1.5)C)C
  • Isolation: Polyolefin
  • Diamètre externe nominal (mm): 16,8 mm
  • Poids en cuivre: 386 kg/km
  • Masse approximative: 465 kg/km



13-EYS (4G10 + (2x1,5)C)C

Réf. Nexans 13-EYS07Z06R-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G10 + (2x1.5)C)C
  • Isolation: Power: Polyolefin / Signal: PVC compound
  • Diamètre externe nominal (mm): 20,7 mm
  • Poids en cuivre: 559 kg/km
  • Masse approximative: 795 kg/km



13-EYS (4G16 + (2x1,5)C)C

Réf. Nexans 13-EYS05Z06R-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G16 + (2x1.5)C)C
  • Isolation: Power: Polyolefin / Signal: PVC compound
  • Diamètre externe nominal (mm): 23,6 mm
  • Poids en cuivre: 823 kg/km
  • Masse approximative: 1135 kg/km



13-EYS (4G25 + (2x1,5)C)C

Réf. Nexans 13-EYS03Z06R-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G25 +(2x1.5)C)C
  • Isolation: Power: Polyolefin / Signal: PVC compound
  • Diamètre externe nominal (mm): 27,8 mm
  • Poids en cuivre: 1166 kg/km
  • Masse approximative: 1635 kg/km



13-EYS (4G35 + (2x1,5)C)C

Réf. Nexans 13-EYS02Z06R-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G35 +(2x1.5)C)C
  • Isolation: Power: Polyolefin / Signal: PVC compound
  • Diamètre externe nominal (mm): 30,8 mm
  • Poids en cuivre: 1570 kg/km
  • Masse approximative: 2060 kg/km



13-EYS (4G50 + (2x1,5)C)C

Réf. Nexans 13-EYS01Z06R-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G50 + (2x1.5)C)C
  • Isolation: Power: Polyolefin / Signal: PVC compound
  • Diamètre externe nominal (mm): 36,0 mm
  • Poids en cuivre: 2200 kg/km
  • Masse approximative: 3040 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Normative references

Oil resistant

IEC 50363-4-1

Flame retardant

IEC 60331-2-1; FT1; UL 1581; EN 50265-2-1

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Couleur d'isolation
Power: Black - White marking U/L1/C/L+ V/L2 W/L3/D/L- Yellow/Green; Signal: Black+White
Assemblage
power cores and control pairs stranded with filler
Taping
Fleece Tape
Tresse
85% tinned copper braid - optical coverage
Gaine extérieure
PVC
Couleur de la gaine
Orange RAL 2003

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum acceleration
2 m/s²
Bending cycles
.1 Mio.
Speed
30 m/min

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Installations fixes
Minimum dynamic operating bending radius
15 (xD)
Température ambiante d'utilisation, plage
-10 - 80 °C
Température de stockage, plage
-20 - 80 °C
Résistance aux huiles
EN 50363-4-1
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
