SERVO MOTOR CABLES ACC. TO NEXANS MOTIONLINE® STANDARD 800ratio

Produits

SERVO MOTOR CABLES 800ratio (4G1,5)C

Réf. Nexans 49475060

  • Conditionnement: Touret (1000m)
  • Structure: 4G1.5 C
  • Diamètre extérieur: 8,3 mm
  • Poids en cuivre: 79 kg/km
  • Masse approximative: 112 kg/km



SERVO MOTOR CABLES 800ratio (4G2,5)C

Réf. Nexans 49475160

  • Conditionnement: Touret (1000m)
  • Structure: 4G2.5 C
  • Diamètre extérieur: 9,9 mm
  • Poids en cuivre: 120 kg/km
  • Masse approximative: 165 kg/km



SERVO MOTOR CABLES 800ratio (4G4)C

Réf. Nexans 49475260

  • Conditionnement: Touret (1000m)
  • Structure: 4G4 C
  • Diamètre extérieur: 11,5 mm
  • Poids en cuivre: 193 kg/km
  • Masse approximative: 245 kg/km



SERVO MOTOR CABLES 800ratio (4G6)C

Réf. Nexans 49475360

  • Conditionnement: Touret (1000m)
  • Structure: 4G6 C
  • Diamètre extérieur: 13,8 mm
  • Poids en cuivre: 290 kg/km
  • Masse approximative: 349 kg/km



SERVO MOTOR CABLES 800ratio (4G10)C

Réf. Nexans 49475460

  • Conditionnement: Touret (1000m)
  • Structure: 4G10 C
  • Diamètre extérieur: 17,1 mm
  • Poids en cuivre: 452 kg/km
  • Masse approximative: 532 kg/km



SERVO MOTOR CABLES 800ratio (4G16)C

Réf. Nexans 49475560

  • Conditionnement: Touret (1000m)
  • Structure: 4G16 C
  • Diamètre extérieur: 20,5 mm
  • Poids en cuivre: 721 kg/km
  • Masse approximative: 810 kg/km



SERVO MOTOR CABLES 800ratio (4G25)C

Réf. Nexans 49475660

  • Conditionnement: Touret (1000m)
  • Structure: 4G25 C
  • Diamètre extérieur: 25,5 mm
  • Poids en cuivre: 1100 kg/km
  • Masse approximative: 1293 kg/km



SERVO MOTOR CABLES 800ratio (4G35)C

Réf. Nexans 49475760

  • Conditionnement: Touret (1000m)
  • Structure: 4G35 C
  • Diamètre extérieur: 28,5 mm
  • Poids en cuivre: 1510 kg/km
  • Masse approximative: 1708 kg/km



SERVO MOTOR CABLES 800ratio (4G50)C

Réf. Nexans 49475860

  • Conditionnement: Touret (1000m)
  • Structure: 4G50 C
  • Diamètre extérieur: 34 mm
  • Poids en cuivre: 2130 kg/km
  • Masse approximative: 2387 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

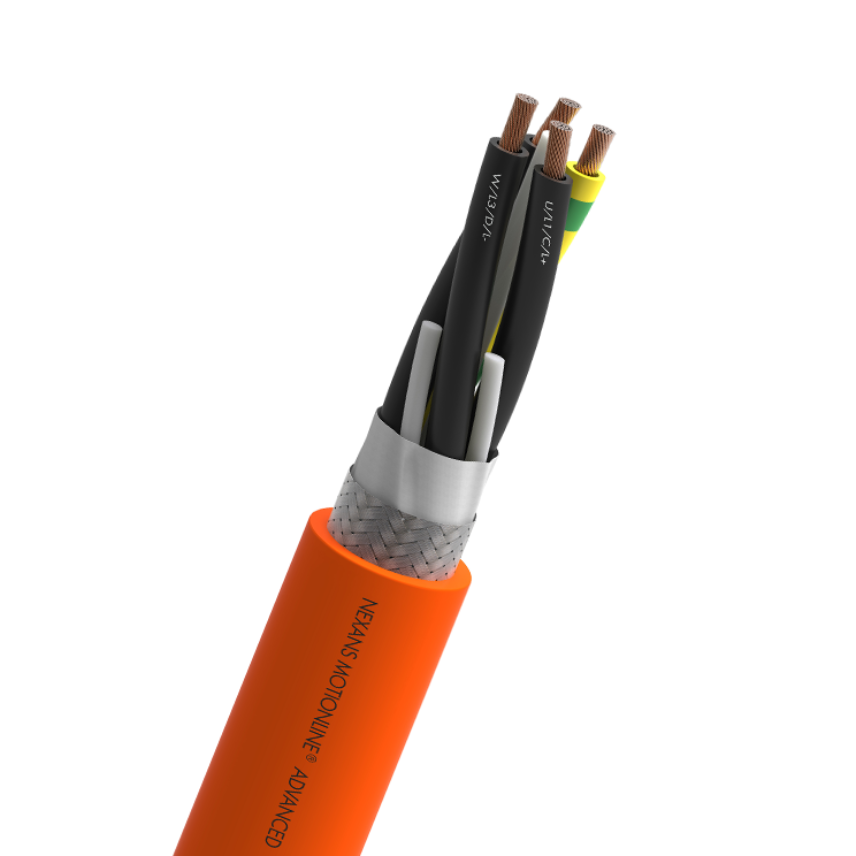

Servo cables for very dynamic applications; PUR Jacket; screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
Power cores stranded with filler
Couleur d'isolation
Black - white marking U/L1/C/L + V/L2 W/L3/D/L - Yellow/Green
Ecran
Tinned copper braid, coverage ≥ 85%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
10 Mio.
Speed
180 m/min
Maximum acceleration
20 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-15 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
