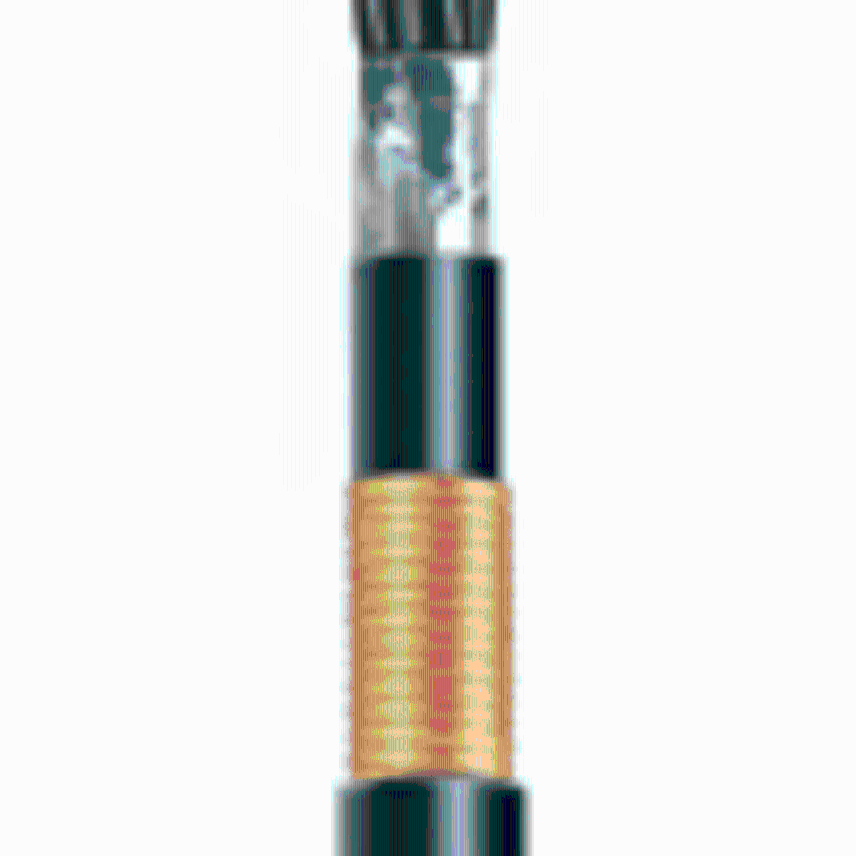

Câbles de puissance contrôle SF 740-1 Cca-s3, d2, a3

Produits

TYPE SF740-1 2x2.5 Cca-s3,d2,a3

Réf. Nexans 10284465

  • Conditionnement: m
  • Nombre de conducteurs: 2
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 14,1 mm
  • Diamètre extérieur maxi: 16,2 mm
  • Masse approximative: 347 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



SF 740-1 2x4 Cca-s3, d2, a3

Réf. Nexans 10048980

  • Conditionnement: m
  • Nombre de conducteurs: 2
  • Section du conducteur: 4 mm²
  • Diamètre extérieur minimal: 16,4 mm
  • Diamètre extérieur maxi: 18,1 mm
  • Masse approximative: 434 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 2x6 Cca-s3, d2, a3

Réf. Nexans 10048981

  • Conditionnement: m
  • Nombre de conducteurs: 2
  • Section du conducteur: 6 mm²
  • Diamètre extérieur minimal: 16,4 mm
  • Diamètre extérieur maxi: 18,1 mm
  • Masse approximative: 498 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 2x10 Cca-s3, d2, a3

Réf. Nexans 10048982

  • Conditionnement: m
  • Nombre de conducteurs: 2
  • Section du conducteur: 10 mm²
  • Diamètre extérieur minimal: 18,0 mm
  • Diamètre extérieur maxi: 19,9 mm
  • Masse approximative: 606 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 2x16 Cca-s3, d2, a3

Réf. Nexans 10048983

  • Conditionnement: m
  • Nombre de conducteurs: 2
  • Section du conducteur: 16 mm²
  • Diamètre extérieur minimal: 19,9 mm
  • Diamètre extérieur maxi: 21,9 mm
  • Masse approximative: 776 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 2x25 Cca-s3, d2, a3

Réf. Nexans 10048984

  • Conditionnement: m
  • Nombre de conducteurs: 2
  • Section du conducteur: 25 mm²
  • Diamètre extérieur minimal: 23,7 mm
  • Diamètre extérieur maxi: 26,1 mm
  • Masse approximative: 1126 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



TYPE SF740-1 3x2.5 Cca-s3,d2,a3

Réf. Nexans 10284602

  • Conditionnement: m
  • Nombre de conducteurs: 3
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 14,6 mm
  • Diamètre extérieur maxi: 16,8 mm
  • Masse approximative: 376 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



SF 740-1 4x1,5 Cca-s3, d2, a3

Réf. Nexans 10048985

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur minimal: 14,2 mm
  • Diamètre extérieur maxi: 15,7 mm
  • Masse approximative: 354 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



TYPE SF740-1 4x2.5 Cca-s3,d2,a3

Réf. Nexans 10284355

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 15,4 mm
  • Diamètre extérieur maxi: 17,7 mm
  • Masse approximative: 421 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



SF 740-1 4x4 Cca-s3, d2, a3

Réf. Nexans 10048986

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 4 mm²
  • Diamètre extérieur minimal: 17,5 mm
  • Diamètre extérieur maxi: 19,3 mm
  • Masse approximative: 539 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 4x6 Cca-s3, d2, a3

Réf. Nexans 10048987

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 6 mm²
  • Diamètre extérieur minimal: 18,8 mm
  • Diamètre extérieur maxi: 20,8 mm
  • Masse approximative: 633 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 4x10 Cca-s3, d2, a3

Réf. Nexans 10048988

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 10 mm²
  • Diamètre extérieur minimal: 21,3 mm
  • Diamètre extérieur maxi: 23,5 mm
  • Masse approximative: 889 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 4x16 Cca-s3, d2, a3

Réf. Nexans 10048989

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 16 mm²
  • Diamètre extérieur minimal: 23,6 mm
  • Diamètre extérieur maxi: 26,0 mm
  • Masse approximative: 1170 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 3x25+16 Cca-s3, d2, a3

Réf. Nexans 10049011

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 25 mm²
  • Diamètre extérieur minimal: 27,1 mm
  • Diamètre extérieur maxi: 29,9 mm
  • Masse approximative: 1548 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 3x50+25 Cca-s3, d2, a3

Réf. Nexans 10049012

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 50 mm²
  • Diamètre extérieur minimal: 32,4 mm
  • Diamètre extérieur maxi: 35,8 mm
  • Masse approximative: 2538 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 3x95+35 Cca-s3, d2, a3

Réf. Nexans 10283512

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 95 mm²
  • Diamètre extérieur minimal: 39,7 mm
  • Diamètre extérieur maxi: 45,6 mm
  • Masse approximative: 4351 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 3x95+50 Cca-s3, d2, a3

Réf. Nexans 10283513

  • Conditionnement: m
  • Nombre de conducteurs: 4
  • Section du conducteur: 95 mm²
  • Diamètre extérieur minimal: 40,4 mm
  • Diamètre extérieur maxi: 46,5 mm
  • Masse approximative: 4512 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 7x1,5 Cca-s3, d2, a3

Réf. Nexans 10048990

  • Conditionnement: m
  • Nombre de conducteurs: 7
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur minimal: 16,4 mm
  • Diamètre extérieur maxi: 18,1 mm
  • Masse approximative: 440 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



TYPE SF740-1 7x2.5 Cca-s3,d2,a3

Réf. Nexans 10284424

  • Conditionnement: m
  • Nombre de conducteurs: 7
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 17,1 mm
  • Diamètre extérieur maxi: 19,7 mm
  • Masse approximative: 524 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



SF 740-1 7x4 Cca-s3, d2, a3

Réf. Nexans 10048991

  • Conditionnement: m
  • Nombre de conducteurs: 7
  • Section du conducteur: 4 mm²
  • Diamètre extérieur minimal: 19,6 mm
  • Diamètre extérieur maxi: 21,7 mm
  • Masse approximative: 682 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 7x6 Cca-s3, d2, a3

Réf. Nexans 10048992

  • Conditionnement: m
  • Nombre de conducteurs: 7
  • Section du conducteur: 6 mm²
  • Diamètre extérieur minimal: 21,9 mm
  • Diamètre extérieur maxi: 24,2 mm
  • Masse approximative: 889 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 8x10 Cca-s3, d2, a3

Réf. Nexans 10048994

  • Conditionnement: m
  • Nombre de conducteurs: 8
  • Section du conducteur: 10 mm²
  • Diamètre extérieur minimal: 26,4 mm
  • Diamètre extérieur maxi: 29,0 mm
  • Masse approximative: 1339 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 8x16 Cca-s3, d2, a3

Réf. Nexans 10048995

  • Conditionnement: m
  • Nombre de conducteurs: 8
  • Section du conducteur: 16 mm²
  • Diamètre extérieur minimal: 30,1 mm
  • Diamètre extérieur maxi: 33,2 mm
  • Masse approximative: 1936 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 10x1,5 Cca-s3, d2, a3

Réf. Nexans 10048996

  • Conditionnement: m
  • Nombre de conducteurs: 10
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur minimal: 18,9 mm
  • Diamètre extérieur maxi: 20,9 mm
  • Masse approximative: 555 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 10x4 Cca-s3, d2, a3

Réf. Nexans 10048997

  • Conditionnement: m
  • Nombre de conducteurs: 10
  • Section du conducteur: 4 mm²
  • Diamètre extérieur minimal: 24,7 mm
  • Diamètre extérieur maxi: 27,3 mm
  • Masse approximative: 988 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 10x6 Cca-s3, d2, a3

Réf. Nexans 10048998

  • Conditionnement: m
  • Nombre de conducteurs: 10
  • Section du conducteur: 6 mm²
  • Diamètre extérieur minimal: 27,2 mm
  • Diamètre extérieur maxi: 30,0 mm
  • Masse approximative: 1253 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



TYPE SF740-1 12x2.5 Cca-s3,d2,a3

Réf. Nexans 10284283

  • Conditionnement: m
  • Nombre de conducteurs: 12
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 22,3 mm
  • Diamètre extérieur maxi: 24,6 mm
  • Masse approximative: 794 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



TYPE SF 740-1 12x4 Cca-s3, d2, a3

Réf. Nexans 10284426

  • Conditionnement: m
  • Nombre de conducteurs: 12
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 24,7 mm
  • Diamètre extérieur maxi: 28,5 mm
  • Masse approximative: 1038 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



SF 740-1 14x1,5 Cca-s3, d2, a3

Réf. Nexans 10048999

  • Conditionnement: m
  • Nombre de conducteurs: 14
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur minimal: 20,9 mm
  • Diamètre extérieur maxi: 23,1 mm
  • Masse approximative: 690 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



TYPE SF740-1 14x2.5 Cca-s3,d2,a3

Réf. Nexans 10284425

  • Conditionnement: m
  • Nombre de conducteurs: 14
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 22,2 mm
  • Diamètre extérieur maxi: 25,5 mm
  • Masse approximative: 828 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



SF 740-1 14x4 Cca-s3, d2, a3

Réf. Nexans 10049000

  • Conditionnement: m
  • Nombre de conducteurs: 14
  • Section du conducteur: 4 mm²
  • Diamètre extérieur minimal: 26,6 mm
  • Diamètre extérieur maxi: 29,3 mm
  • Masse approximative: 1193 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 14x6 Cca-s3, d2, a3

Réf. Nexans 10049001

  • Conditionnement: m
  • Nombre de conducteurs: 14
  • Section du conducteur: 6 mm²
  • Diamètre extérieur minimal: 29,6 mm
  • Diamètre extérieur maxi: 32,6 mm
  • Masse approximative: 1573 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 19x1,5 Cca-s3, d2, a3

Réf. Nexans 10049003

  • Conditionnement: m
  • Nombre de conducteurs: 19
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur minimal: 22,9 mm
  • Diamètre extérieur maxi: 25,3 mm
  • Masse approximative: 836 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



TYPE SF740-1 19x2.5 Cca-s3,d2,a3

Réf. Nexans 10284354

  • Conditionnement: m
  • Nombre de conducteurs: 19
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 23,9 mm
  • Diamètre extérieur maxi: 27,5 mm
  • Masse approximative: 1031 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable non normalisé



SF 740-1 19x4 Cca-s3, d2, a3

Réf. Nexans 10049004

  • Conditionnement: m
  • Nombre de conducteurs: 19
  • Section du conducteur: 4 mm²
  • Diamètre extérieur minimal: 29,9 mm
  • Diamètre extérieur maxi: 33,0 mm
  • Masse approximative: 1561 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 19x6 Cca-s3, d2, a3

Réf. Nexans 10049005

  • Conditionnement: m
  • Nombre de conducteurs: 19
  • Section du conducteur: 6 mm²
  • Diamètre extérieur minimal: 32,4 mm
  • Diamètre extérieur maxi: 35,8 mm
  • Masse approximative: 1987 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



TYPE SF740-1 24x2.5 Cca-s3,d2,a3

Réf. Nexans 10284356

  • Conditionnement: m
  • Nombre de conducteurs: 24
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur minimal: 27,2 mm
  • Diamètre extérieur maxi: 33,3 mm
  • Masse approximative: 1243 kg/km
  • Température maximale sur l'âme: 90 °C
  • Standard: Cable non normalisé



SF 740-1 27x1,5 Cca-s3, d2, a3

Réf. Nexans 10049006

  • Conditionnement: m
  • Nombre de conducteurs: 27
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur minimal: 26,5 mm
  • Diamètre extérieur maxi: 29,2 mm
  • Masse approximative: 1075 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



SF 740-1 37x1.5 Cca-s3, d2, a3

Réf. Nexans 10283511

  • Conditionnement: m
  • Nombre de conducteurs: 37
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur minimal: 27,9 mm
  • Diamètre extérieur maxi: 32,1 mm
  • Masse approximative: 1322 kg/km
  • Température maximale sur l'âme: 75 °C
  • Standard: Cable normalisé



Description

Description

Normes

  • Normes internationales
    IEC 60228
  • Normes nationales
    HN 33-S-34; NF C 32-070/C1

Applications

Ces câbles sont utilisés pour le câblage de circuits de signalisation, commande, mesure et alimentation basse tension dans les postes de transformation. Ils sont protégés contre les perturbations électromagnétiques.

Construction

Conducteur :
      Cuivre nu câblé (classe 2)
Isolation :
      Polychlorure de vinyle (PVC)
Assemblage :
      Gaine d'assemblage formant bourrage d'épaisseur pratiquement nulle
      ou ruban d'assemblage (optionnel)
Gaine interne :
      Polychlorure de vinyle (PVC)
Ecran :
      Ruban cuivre canelé
Gaine de protection :
      Polychlorure de vinyle (PVC)
      Couleur : noir

Marquage

Câbles selon la spécification : RTE SF740 Nbre de conducteurs et section Nexans 279 MM AAAA Cca-s3, d2, a3 N° de fabrication + marquage métrique
Câbles hors spécification : Type RTE SF740 Nbre de conducteurs et section Nexans 279 MM AAAA Cca-s3, d2, a3 N° de fabrication + marquage métrique

Repérage des conducteurs

Conducteurs noirs chiffrés pour les sections 16 mm²
Pour 2 et 4 conducteurs pour les sections 25 mm :
Bleu - brun/ Bleu - brun - noir - gris

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre
Isolation
PVC
Gaine interne
PVC
Ecran
Ruban cuivre canelé
Gaine extérieure
PVC
Flexibilité de l'âme
Câblée classe 2
Forme de l'âme
Circulaire

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
0,6 / 1 kV

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance mécanique aux chocs
Moyenne

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de l incendie
C1, NF C 32-070
Température ambiante d'utilisation, plage
-20 - 60 °C
Résistance aux interférences électromagnétiques
Oui

Ressources

Ressources

Information de livraison

Rayon de courbure minimum :

10 x diamètre extérieur
Doit être doublé durant la pose

Contactez-nous

Sujets sur lesquels vous souhaitez obtenir plus d'informations :

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer

Contactez-nous

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer
