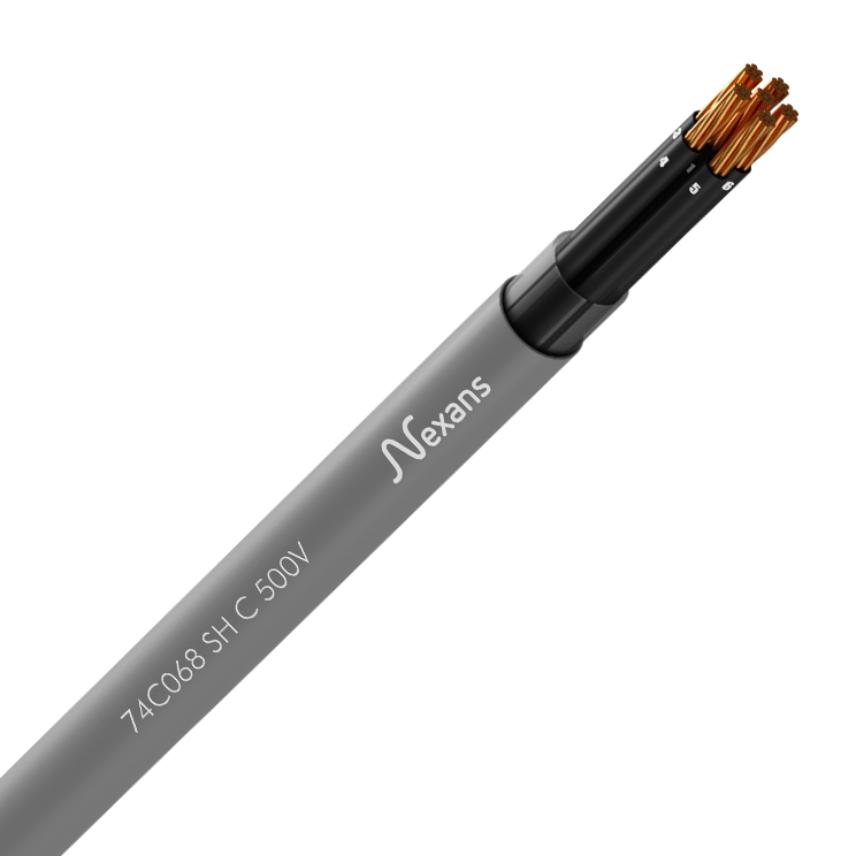

74C068 SH C 500V ... Cu2/5 K1 SE NA

Produits

74C068 SH C 500V 7x0.75 Cu5 K1 SE NA

Réf. Nexans 10272421

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Souple, classe 5
  • Section du conducteur: 0,75 mm²
  • Nombre de conducteurs: 7
  • Résistance ohmique max. du conducteur à 20°C: 26 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 33,100 Ohm/km
  • Reactance at 50 Hz: 0,106 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,2 kA
  • Short Circuit Current 1 s Max : 0,11 kA
  • Voltage Drop: 53,1 V/A.km
  • Impedance at 50 Hz : 26 Ohm
  • Calorific Power: 2,1 MJ/m



74C068 SH C 500V 2x1 Cu2 K1 SE NA

Réf. Nexans 10266533

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 2
  • Résistance ohmique max. du conducteur à 20°C: 18,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
  • Reactance at 50 Hz: 0,1 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Voltage Drop: 36,9 V/A.km
  • Impedance at 50 Hz : 18,1 Ohm
  • Calorific Power: 1,2 MJ/m



74C068 SH C 500V 3x1 Cu5 K1 SE NA

Réf. Nexans 10237507

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Souple, classe 5
  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 3
  • Résistance ohmique max. du conducteur à 20°C: 19,5 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 24,800 Ohm/km
  • Reactance at 50 Hz: 0,1 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Voltage Drop: 39,8 V/A.km
  • Impedance at 50 Hz : 19,5 Ohm
  • Calorific Power: 1,2 MJ/m



74C068 SH C 500V 3x1 Cu2 K1 SE NA

Réf. Nexans 10266537

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 3
  • Résistance ohmique max. du conducteur à 20°C: 18,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
  • Reactance at 50 Hz: 0,1 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Voltage Drop: 36,9 V/A.km
  • Impedance at 50 Hz : 18,1 Ohm
  • Calorific Power: 1,2 MJ/m



74C068 SH C 500V 7x1 Cu2 K1 SE NA

Réf. Nexans 10263807

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 7
  • Résistance ohmique max. du conducteur à 20°C: 18,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
  • Reactance at 50 Hz: 0,1 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Voltage Drop: 36,9 V/A.km
  • Impedance at 50 Hz : 18,1 Ohm
  • Calorific Power: 1,4 MJ/m



74C068 SH C 500V 9x1 Cu2 K1 SE NA

Réf. Nexans 10263808

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 9
  • Résistance ohmique max. du conducteur à 20°C: 18,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
  • Reactance at 50 Hz: 0,1 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Voltage Drop: 36,9 V/A.km
  • Impedance at 50 Hz : 18,1 Ohm
  • Calorific Power: 2 MJ/m



74C068 SH C 500V 14x1 Cu2 K1 SE NA

Réf. Nexans 10265329

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 14
  • Résistance ohmique max. du conducteur à 20°C: 18,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
  • Reactance at 50 Hz: 0,1 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Voltage Drop: 36,9 V/A.km
  • Impedance at 50 Hz : 18,1 Ohm
  • Calorific Power: 2,2 MJ/m



74C068 SH C 500V 3x1.5 Cu2 K1 SE NA

Réf. Nexans 10272455

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1,5 mm²
  • Nombre de conducteurs: 3
  • Résistance ohmique max. du conducteur à 20°C: 12,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
  • Reactance at 50 Hz: 0,096 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,39 kA
  • Short Circuit Current 1 s Max : 0,21 kA
  • Voltage Drop: 24,8 V/A.km
  • Impedance at 50 Hz : 12,1 Ohm
  • Calorific Power: 1,7 MJ/m



74C068 SH C 500V 3x1.5 Cu5 K1 SE NA

Réf. Nexans 10272430

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Souple, classe 5
  • Section du conducteur: 1,5 mm²
  • Nombre de conducteurs: 3
  • Résistance ohmique max. du conducteur à 20°C: 13,3 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 16,900 Ohm/km
  • Reactance at 50 Hz: 0,098 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,39 kA
  • Short Circuit Current 1 s Max : 0,21 kA
  • Voltage Drop: 27,2 V/A.km
  • Impedance at 50 Hz : 13,3 Ohm
  • Calorific Power: 1,8 MJ/m



74C068 SH C 500V 4x1.5 Cu2 K1 SE NA

Réf. Nexans 10272456

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1,5 mm²
  • Nombre de conducteurs: 4
  • Résistance ohmique max. du conducteur à 20°C: 12,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
  • Reactance at 50 Hz: 0,096 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,39 kA
  • Short Circuit Current 1 s Max : 0,21 kA
  • Voltage Drop: 24,8 V/A.km
  • Impedance at 50 Hz : 12,1 Ohm
  • Calorific Power: 1,9 MJ/m



74C068 SH C 500V 7x1.5 Cu5 K1 SE NA

Réf. Nexans 10272431

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Souple, classe 5
  • Section du conducteur: 1,5 mm²
  • Nombre de conducteurs: 7
  • Résistance ohmique max. du conducteur à 20°C: 13,3 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 16,900 Ohm/km
  • Reactance at 50 Hz: 0,098 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,39 kA
  • Short Circuit Current 1 s Max : 0,21 kA
  • Voltage Drop: 27,2 V/A.km
  • Impedance at 50 Hz : 13,3 Ohm
  • Calorific Power: 2,6 MJ/m



74C068 SH C 500V 12x1.5 Cu2 K1 SE NA

Réf. Nexans 10236246

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1,5 mm²
  • Nombre de conducteurs: 12
  • Résistance ohmique max. du conducteur à 20°C: 12,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
  • Reactance at 50 Hz: 0,096 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,39 kA
  • Short Circuit Current 1 s Max : 0,21 kA
  • Voltage Drop: 24,8 V/A.km
  • Impedance at 50 Hz : 12,1 Ohm
  • Calorific Power: 2,3 MJ/m



74C068 SH C 500V 19x1.5 Cu2 K1 SE NA

Réf. Nexans 10261557

  • Conditionnement: Longueur à la coupe (m)
  • Type de conducteur: Câblé class 2
  • Section du conducteur: 1,5 mm²
  • Nombre de conducteurs: 19
  • Résistance ohmique max. du conducteur à 20°C: 12,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
  • Reactance at 50 Hz: 0,096 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,39 kA
  • Short Circuit Current 1 s Max : 0,21 kA
  • Voltage Drop: 24,8 V/A.km
  • Impedance at 50 Hz : 12,1 Ohm
  • Calorific Power: 2,6 MJ/m



Description

Description

Normes

  • Normes internationales
    IEC 60228; IEC 60332-3-23; IEC 60754-1; IEC 60754-2; IEC 61034-2
  • Normes nationales
    NF C32-070/C1

Applications

Ces câbles de contrôle sont utilisés pour le raccordement à divers équipements industriels depuis la salle de commande.

Construction

Conducteur :
- Cuivre nu câblé (classe 2) ou souple (classe 5)
Isolation :
- Sans halogène (SH), réticulé
Assemblage :
- Ruban polyester (optionnel)
Gaine extérieure :
- Faible dégagement de fumée et sans halogène
- Couleur : gris

Repérage des conducteurs

Conducteurs noirs chiffrés blanc
En option : avec conducteur V/J

Marquage

NEXANS 279  Nbre de conducteurs & section Cu CST 74 C 068  K1 SH 0.3/0.5 (0.6) kV AAAA N° OF + marquage metrique

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Isolation
Sans halogène
Gaine extérieure
Faible dégagement de fumée et sans halogène
Sans halogène
IEC 60754-1; IEC 60754-2

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-20 ... 60 °C
Densité de fumée dégagée
IEC 61034-2
Non propagateur de l incendie
NF C 32070 C1; IEC 60332-3-23
Durée de vie 60ans
Oui
Tenue aux UV
Oui
Résistant aux radiations
Oui
Résistant aux transitoires thermodynamiques
Oui
Température maximale sur l'âme
90 °C
Nuclear Classification
Class 1 E LOCA /K1

Ressources

Ressources

Documentation

xlsx — 0 B

Information de livraison

Rayon de courbure minimum :

10 x diamètre extérieur
Doit être doublé durant la pose
