Tête de Sous-Répartition TSRP base 28

Produits

Capot à graisse pour ré intervention

Réf. Nexans 10077343

  • Conditionnement: Boîte (32Unité)
  • Nombre de paires: 0

Fiche de test 1 paire

Réf. Nexans - Réf. pays 10077509

  • Conditionnement: Sachet (5Unité)
  • Nombre de paires: 0

Kit d'étanchéité pour 1 câble

Réf. Nexans - Réf. pays 10077341

  • Conditionnement: Sachet (12Unité)
  • Nombre de paires: 0

Lot de 100 plots de marquage bleus

Réf. Nexans - Réf. pays 10077243

  • Conditionnement: Sachet (Unité)
  • Nombre de paires: 0

Lot de 100 plots de marquage jaunes

Réf. Nexans - Réf. pays 10077244

  • Conditionnement: Sachet (Unité)
  • Nombre de paires: 0

Lot de 100 plots de marquage rouges

Réf. Nexans - Réf. pays 10076843

  • Conditionnement: Sachet (Unité)
  • Nombre de paires: 0

Lot de 50 poussoirs gris clair et foncé

Réf. Nexans - Réf. pays 10077396

  • Conditionnement: Sachet (Unité)
  • Nombre de paires: 0

Lot de 50 poussoirs rouges

Réf. Nexans - Réf. pays 10077435

  • Conditionnement: Sachet (Unité)
  • Nombre de paires: 0

Outil de Câblage OSA3

Réf. Nexans 10077473

  • Conditionnement: Sachet (Unité)
  • Nombre de paires: 0

TSRP 112 Paires avec châssis

Réf. Nexans 10080386

  • Conditionnement: Boîte (Unité)
  • Nombre de paires: 112

TSRP 224 Paires avec châssis

Réf. Nexans 10080387

  • Conditionnement: Boîte (Unité)
  • Nombre de paires: 224

TSRP 56 Paires sans châssis

Réf. Nexans 10080385

  • Conditionnement: Boîte (Unité)
  • Nombre de paires: 56

Description

Description

Normes

  • Normes nationales
    Orange/France Telecom

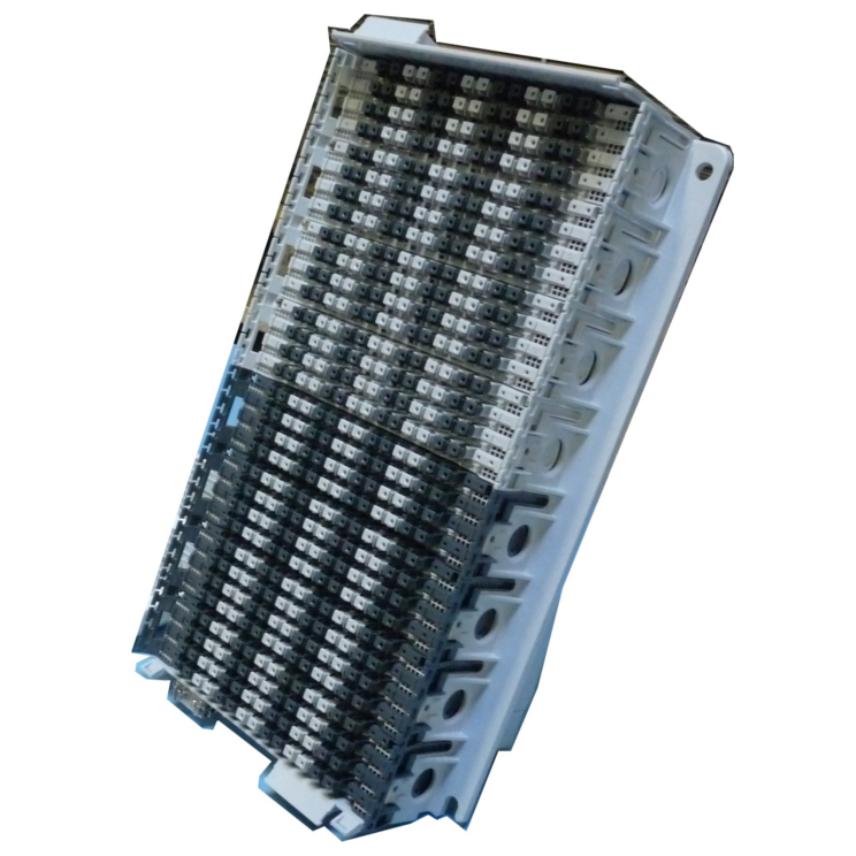

La TSRP permet le brassage en face avant entre des câbles multipaires transport et distribution raccordés en face arrière. Elle s’intègre dans les armoires de SR (Sous-Répartition) et les coffrets SRI et SRE.



La TSRP permet un raccordement fiabilisé par blocs de 28 paires sur Contacts Auto-Dénudant CADs entre :

  • 28 paires en face arrière
  • 28 paires en face avant (poussoirs)

Elle est composée d'un châssis plastique équipé de :

  • 1 bornier de masse
  • 2 portes-étiquettes
  • Repérages et accessoires
  • N Blocs TSRP de 28 paires
  • 8-N Caches TSRP
  • N Lot de 4 capots graissés

A l’installation, le raccordement s’effectue en 3 temps :

  1. Préparation du câble multipaires dans le châssis TSRP avec kit d’étanchéité (non fourni, voir accessoires).
  2. Raccordement de haut en bas du câble multipaires en face arrière des blocs 28 paires avec outil de câblage OSA2 ou OSA3.
  3. Fiabilisation du câblage arrière par ajout des capots graissés à l’arrière des blocs et pression sur les pistons.



Après retournement, le brassage entre les blocs s’effectue ensuite directement en face avant par insertion de jarretières dans les canaux passe-fils et utilisation des poussoirs.

Cette technologie de raccordement permet un câblage rapide et fiable sans outil pour des fils de Ø 0,4 à 0,6mm. La coupure est réalisable en levant le poussoir.

Dimensions (mm) : Hauteur 446 x Largeur 246 x Profondeur 176


Caractéristiques

Caractéristiques

Ressources

Ressources

Documentation

Notice TSRP FR pdf — 394.2 kB
