Tête de câble 2010 base 7

La gamme T2010 est une nouvelle génération de tête de câble à protection qui a été développée pour la densification du raccordement des câbles de transport. Elle peut-être utilisée dans les répartiteurs de centraux téléphoniques (MDF) ou en armoire active type Montée en Débit.
Le module de protection contre les surtensions est individuel, il s’insère en face avant de la tête et permet ainsi la continuité de la ligne.

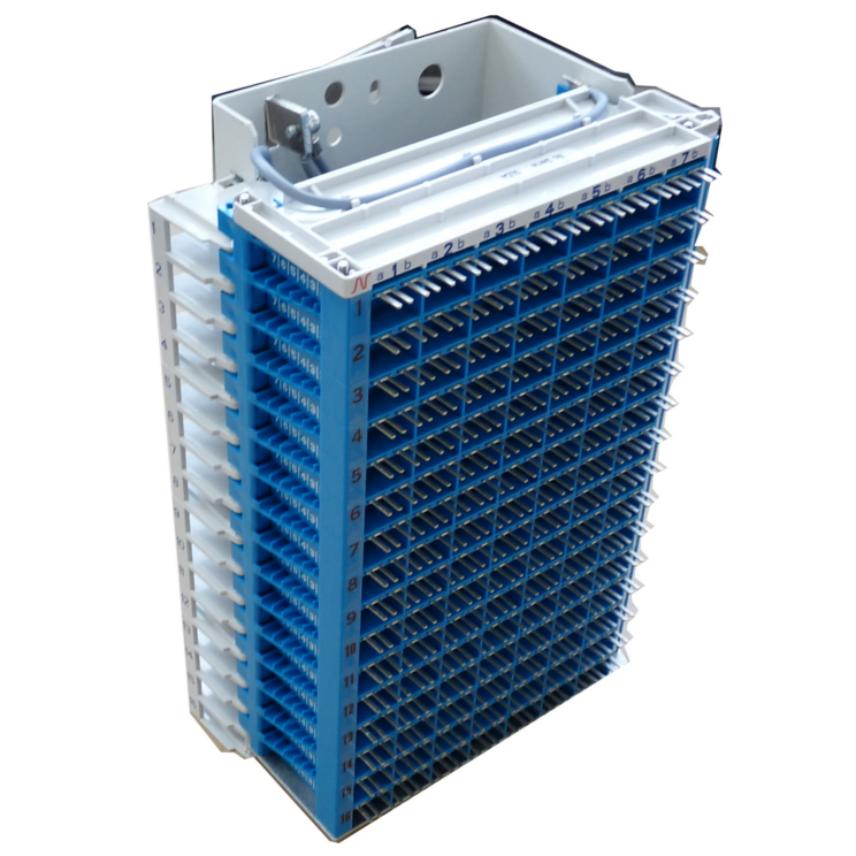

Composition

• D’une goulotte aluminium ou d'un châssis U sur lequel sont fixés le ou les blocs de connexion
• De blocs composés de galettes à 7 paires
• D’un porte-étiquette vertical et horizontal par bloc

La goulotte aluminium permet une fixation en Central sur bras, la gestion du ou des câbles multipaires sera réalisée à l'intérieur de celle-ci, la version châssis U ou "goulotte plate" se fixe sur fer plat ou rail type HPUL, dans ce cas, le câble multipaire arrivera par la droite du châssis U.
Les galettes permettent le raccordement du câble en face arrière sur contacts auto-dénudants CADs ou Wrapping à enroulement et des jarretières en face avant sur contacts CADs ou Wrapping.
Les versions CADs en face arrière et Wrapping en face avant sont homologuées France Telecom / Orange.

La protection est assurée par un parafoudre tripolaire avec anneau de court-circuit (fail-safe), inséré dans le module de protection. Tous les écoulements de masse des chargeurs sont réunis entre eux puis à la goulotte.

Dimensions

Hauteur 245 par bloc 112P + pied de 140mm sur version 448P x Largeur 140mm x Profondeur 185mm (goulotte aluminium) ou 107 (châssis U)
