Distribution - Tight cables Dca (2 - 24 fibres)

Produits

TBU LSZH 12x50/125 OM2 SP1724 BK

Réf. Nexans 10239173

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

TBU LSZH 12x50/125 OM3 SP1724 BK

Réf. Nexans 10239194

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

TBU LSZH 12x50/125 OM4 SP1724 BK

Réf. Nexans 10503647

  • Type de fibres optiques: OM4 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

TBU LSZH 12x62.5/125 OM1 SP1724 BK

Réf. Nexans 10503663

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

TBU LSZH 12xSM G652D SP1724 BK

Réf. Nexans 10239185

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 12

TBU LSZH 12xSM G652D SP1724 BK

Réf. Nexans 10507091

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 12

TBU LSZH 12xSM G657A1 SP1724 BK

Réf. Nexans 10520319

  • Type de fibres optiques: SM (G657.A2)
  • Couleur: Noir
  • Nombre de fibres optiques: 12

TBU LSZH 24x50/125 OM3 SP1724 BK

Réf. Nexans 10239186

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 24

TBU LSZH 24x50/125 OM3 SP1724 BK

Réf. Nexans 10239187

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 24

TBU LSZH 24x50/125 OM4 SP1724 BK

Réf. Nexans 10503648

  • Type de fibres optiques: OM4 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 24

TBU LSZH 24x62.5/125 OM1 SP1724 BK

Réf. Nexans 10503664

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Noir
  • Nombre de fibres optiques: 24

TBU LSZH 24xSM G652D SP1724 BK

Réf. Nexans 10239188

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 24

TBU LSZH 24xSM G652D SP1724 BK

Réf. Nexans 10507095

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 24

TBU LSZH 2x50/125 OM3 SP1724 BK

Réf. Nexans 10504834

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 2

TBU LSZH 2x50/125 OM3 SP1724 BK

Réf. Nexans 10504813

  • Type de fibres optiques: OM4 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 2

TBU LSZH 2xSM G657A1 SP1724 BK

Réf. Nexans 10512530

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 2

TBU LSZH 2xSM G657A1 SP1724 IV

Réf. Nexans 10525764

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Ivoire
  • Nombre de fibres optiques: 2

TBU LSZH 4x50/125 OM2 SP1724 BK

Réf. Nexans 10503836

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 4

TBU LSZH 4x50/125 OM3 SP1724 BK

Réf. Nexans 10503838

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 4

TBU LSZH 4x50/125 OM3 SP1724 BK

Réf. Nexans 10504815

  • Type de fibres optiques: OM4 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 4

TBU LSZH 4x62.5/125 OM1 SP1724 BK

Réf. Nexans 10503839

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Noir
  • Nombre de fibres optiques: 4

TBU LSZH 4x62.5/125 OM1 SP1724 OR

Réf. Nexans 10532520

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Orange
  • Nombre de fibres optiques: 4

TBU LSZH 4xSM G652D SP1724 BK

Réf. Nexans 10503604

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 4

TBU LSZH 4xSM G657A1 SP1724 BK

Réf. Nexans 10526478

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 4

TBU LSZH 4xSM G657A1 SP1724 IV

Réf. Nexans 10525765

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Ivoire
  • Nombre de fibres optiques: 4

TBU LSZH 6x50/125 OM2 SP1724 BK

Réf. Nexans 10238959

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 6

TBU LSZH 6x50/125 OM3 SP1724 BK

Réf. Nexans 10239171

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 6

TBU LSZH 6x50/125 OM4 SP1724 BK

Réf. Nexans 10503665

  • Type de fibres optiques: OM4 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 6

TBU LSZH 6x62.5/125 OM1 SP1724 BK

Réf. Nexans 10503658

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Noir
  • Nombre de fibres optiques: 6

TBU LSZH 6xSM G652D SP1724 BK

Réf. Nexans 10239172

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 6

TBU LSZH 6xSM G657A1 SP1724 BK

Réf. Nexans 10525697

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 6

TBU LSZH 8x50/125 OM2 SP1724 BK

Réf. Nexans 10504784

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

TBU LSZH 8x50/125 OM2 SP1724 BK

Réf. Nexans 10505438

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

TBU LSZH 8x50/125 OM3 SP1724 BK

Réf. Nexans 10241979

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

TBU LSZH 8x50/125 OM3 SP1724 BK

Réf. Nexans 10504789

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

TBU LSZH 8x50/125 OM3 SP1724 BK

Réf. Nexans 10504820

  • Type de fibres optiques: OM4 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

TBU LSZH 8xSM G652D SP1724 BK

Réf. Nexans 10504782

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 8

Description

Description

Normes

  • Normes internationales
    EN 50399 D; IEC 60332-1; IEC 60332-3; IEC 60754-1; IEC 60794; IEC 61034
  • Normes nationales
    NF C 32-070/C1

Ce câble à structure serrée est conçu pour des installations intérieures/extérieures.

Ce câble possède une très bonne tenue au feu.

La connectorisation est facilitée par les fibres à 900µm.

Il possède également une large plage de température de fonctionnement.



Construction

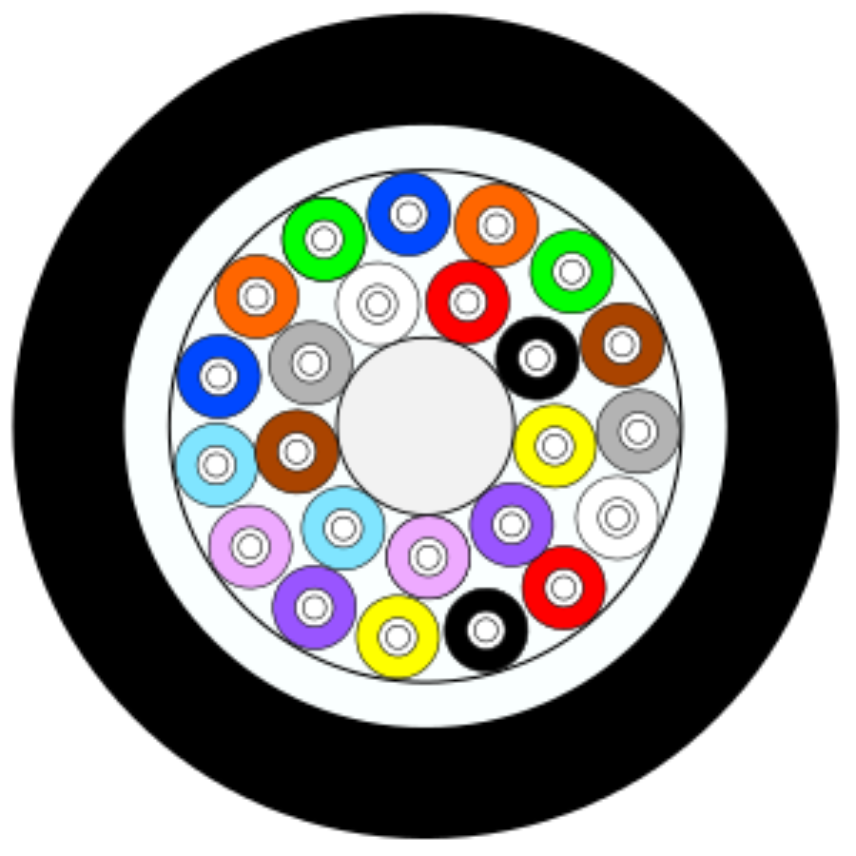

Le câble TBU LSZH* SP1724 est composé d'un renfort longitudinal central (FRP : Fibre Reinforced Plastic) autour duquel sont disposées les fibres gainées à 900µm. La construction est renforcée par une couche de mèches de verre  et une gaine LSZH*.



Type de fibres

Le câble TBU LSZH* SP1724 est disponible en fibres monomodes et multimodes.



Performances techniques

Les performances du câble tight buffer sont indiquées dans les tableaux suivants.



Informations complémentaires

Ce câble est fourni en standard avec une gaine de couleur noire, d’autres couleurs sont également disponibles. Une exposition prolongée aux UV de ces autres couleurs peut entraîner, à terme, un palissement de la teinte initiale de la gaine.





Euroclasse

Dca S1 a1 d0



* LSZH : Low Smoke Zero Halogen. Ce câble intérieur/extérieur a un faible dégagement de fumée et est sans halogène.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Porteur central
Central FRP
Structure
Multi Tight
Matière constituant l'étanchéité longitudinale
Watertight glass yarns
Additional strength member
Glass yarn
Gaine extérieure
Faible dégagement de fumée et sans halogène
Sans halogène
IEC 60754-1
Sans métal
Oui

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre des câbles, plage
- mm
Nombre de fibres optiques, plage
-

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance à l'écrasement (IEC 794-1-E3)
100 N/cm
Résistance mécanique aux chocs
10 impacts of 3 N.m

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de la flamme
IEC 60332-1
Non propagateur de l incendie
IEC 60332-3
Densité de fumée dégagée
IEC 61034-2
Toxicité de la fumée
IEC 60754-1
Tenue aux UV
Très bonne
Etanchéité
Longitudinal et radial
Type d'installation
Intérieur / Extérieur
Installation temperature, range
0 - 40 °C
Température de stockage, plage
-40 - 70 °C
Température ambiante d'utilisation, plage
-40 - 70 °C

Ressources

Ressources

Information de livraison

Marquage standard

NEXANS - FIBRE OPTIC CABLE - TBU LSZH SP1724 - XXxYY - FB - NT - METRIC

XX = Nombre de fibre YY = Type de fibre FB = Frameries, Belgique (lieu de fabrication) NT = Numéro de traçabilité
