Distribution - Unibundle cables Dca (2-12 fibres)

Produits

M-Bundle 8x50/125 OM3 SP1309 BK(LAN/COO)

Réf. Nexans 10507748

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

MB12x62,5 OM1xt SP1309 BK(LAN)

Réf. Nexans 10220767

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

Micro-Bundle 8x50/125 OM2 SP1309 BK(LAN)

Réf. Nexans 10212537

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

U-DQ(ZN)BH 12xMM50 OM2 SP1309 BK (LAN)

Réf. Nexans 10209943

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

U-DQ(ZN)BH 12xMM50 OM3 SP1309 TQ (LAN)

Réf. Nexans 10511453

  • Type de fibres optiques: OM3 50/125
  • Couleur: Aqua
  • Nombre de fibres optiques: 12

U-DQ(ZN)BH 12xMM50 OM3 SP1309BK(LAN/COO)

Réf. Nexans 10508233

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

U-DQ(ZN)BH 12xMM50 OM4 SP1309 TQ (LAN)

Réf. Nexans 10507930

  • Type de fibres optiques: OM4 50/125
  • Couleur: Aqua
  • Nombre de fibres optiques: 12

U-DQ(ZN)BH 12xMM50OM2 SP1309BK (LAN/COO)

Réf. Nexans 10507434

  • Type de fibres optiques: OM2 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

U-DQ(ZN)BH 12xMM62,5 OM1 SP1309 BK (LAN)

Réf. Nexans 10212609

  • Type de fibres optiques: OM1 62.5/125
  • Couleur: Noir
  • Nombre de fibres optiques: 12

U-DQ(ZN)BH 12xSM-D OS2 SP1309BK(LAN/COO)

Réf. Nexans 10508235

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 12

U-DQ(ZN)BH 8xMM50 OM3 SP1309 BK (LAN)

Réf. Nexans 10206305

  • Type de fibres optiques: OM3 50/125
  • Couleur: Noir
  • Nombre de fibres optiques: 8

U-DQ(ZN)BH 8xSM-D OS2 SP1309 BK (LAN)

Réf. Nexans 10206415

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 8

UB LSZH 12xSM G657A1 SP1309 BK

Réf. Nexans 10509203

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 12

UB LSZH 4xSM G657A1 SP1425 BK (FT/COVAGE)

Réf. Nexans 10515632

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 4

UB LSZH 4xSM G657A1 SP1425 WT (VDE/POST)

Réf. Nexans 10236627

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Blanc
  • Nombre de fibres optiques: 4

UB LSZH 6xSM G652D SP1425 BK (SFR/LD)

Réf. Nexans 10178332

  • Type de fibres optiques: SM (G.652D)
  • Couleur: Noir
  • Nombre de fibres optiques: 6

UB LSZH 6xSM G657A1 SP1425 BK

Réf. Nexans 10509152

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 6

UB LSZH 6xSM G657A1 SP1425 BK (SFR/LD)

Réf. Nexans 10186306

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 6

UB LSZH 6xSM G657A1 SP1425 BK (INOLIA/LD)

Réf. Nexans 10206148

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Noir
  • Nombre de fibres optiques: 6

UB LSZH 6xSM G657A1 SP1425 IV (SFR/LD)

Réf. Nexans 10199127

  • Type de fibres optiques: SM (G657.A1)
  • Couleur: Ivoire
  • Nombre de fibres optiques: 6

UB LSZH 6xSM G657A2 SP1425 BK

Réf. Nexans 10515748

  • Type de fibres optiques: SM (G657.A2)
  • Couleur: Noir
  • Nombre de fibres optiques: 6

Description

Description

Normes

  • Normes internationales
    EN 50399 D; IEC 60332-1; IEC 60332-3; IEC 60754-1; IEC 60794; IEC 61034
  • Normes nationales
    NF C 32-070/C2

Ce câble uni micro-gaine est conçu pour des installations intérieures/extérieures.

Ce câble possède une très bonne tenue au feu.

L'accessibilité du tube est facilitée par un fil de déchirement.

Il possède également une large plage de température de fonctionnement.



Construction

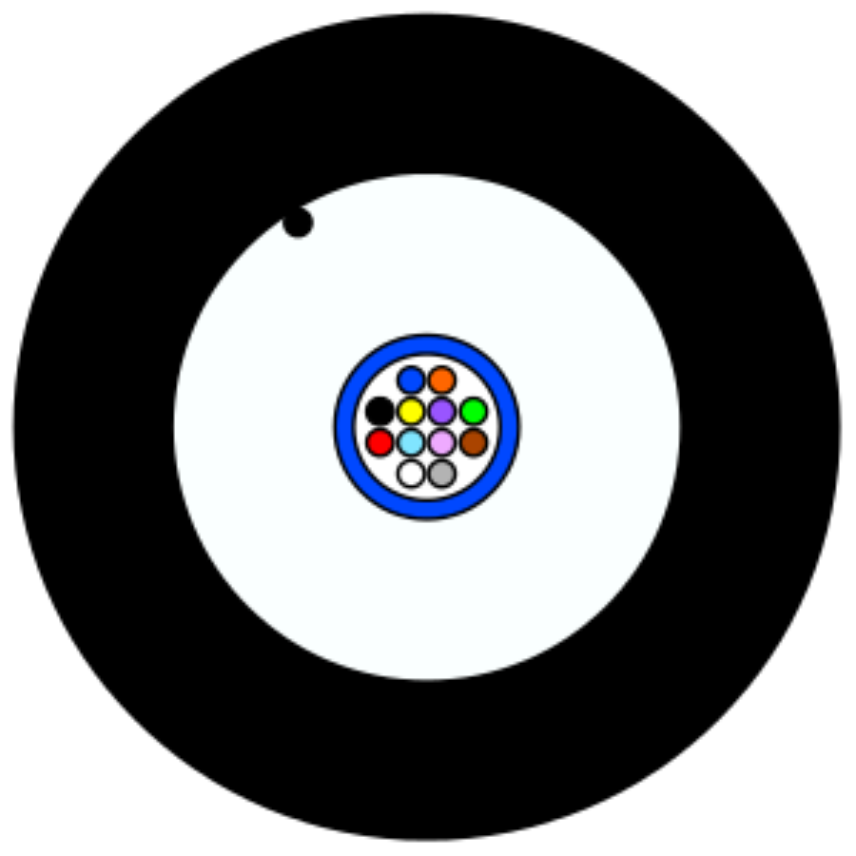

Le câble UB LSZH* SP1309 est composé d'une micro-gaine centrale contenant au maximum 12 fibres. La construction est renforcée par une couche de mèches de verre étanche et une gaine LSZH*.



Type de fibres

Le câble UB LSZH* SP1309 est disponible en fibres monomodes et multimodes.



Performances techniques

Les performances du câble uni micro-gaine sont indiquées dans les tableaux suivants.



Informations complémentaires

Ce câble est fourni en standard avec une gaine de couleur noire, d’autres couleurs sont également disponibles. Une exposition prolongée aux UV de ces autres couleurs peut entraîner, à terme, un palissement de la teinte initiale de la gaine.



Informations complémentaires

Dca S1 d0 a1





* LSZH : Low Smoke Zero Halogen. Ce câble intérieur/extérieur a un faible dégagement de fumée et est sans halogène.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
Unibundle
Matière constituant l'étanchéité longitudinale
Watertight glass yarns
Additional strength member
Glass yarn
Gaine extérieure
Faible dégagement de fumée et sans halogène
Sans halogène
IEC 60754-1
Sans métal
Oui

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre externe nominal (mm)
6,0 mm

Caractéristiques mécaniques

Caractéristiques mécaniques

Tension maximale à l’installation
2200 N
Tension permanente maximale
0,7 kN
Résistance à l'écrasement (IEC 794-1-E3)
200 N/cm
Résistance mécanique aux chocs
10 impacts of 3 N.m

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de la flamme
IEC 60332-1
Non propagateur de l incendie
IEC 60332-3
Densité de fumée dégagée
IEC 61034-2
Toxicité de la fumée
IEC 60754-1
Tenue aux UV
Très bonne
Etanchéité
Longitudinal et radial
Type d'installation
Intérieur / Extérieur
Installation temperature, range
0 - 40 °C
Température de stockage, plage
-40 - 60 °C
Température ambiante d'utilisation, plage
-30 - 70 °C
Rayon de courbure minimum en utilisation statique
60 mm
Rayon de courbure en cours de pose
60 mm

Ressources

Ressources

Information de livraison

Marquage standard

NEXANS - FIBRE OPTIC CABLE - UB LSZH SP1309 - XXxYY - FB - NT - METRIC

XX = Nombre de fibre YY = Type de fibre FB = Frameries, Belgique (lieu de fabrication) NT = Numéro de traçabilité
