Distribution - Unibundle cable B2ca ( 4 - 12 fibres)

Produits

UB LSZH 12xSM G657A2 SP1879 BK

Réf. Nexans 10537745

  • Conditionnement: Touret (Jour)
  • Nombre de fibres optiques: 12

UB LSZH 6xSM G657A2 SP1879 BK

Réf. Nexans 10537713

  • Conditionnement: Touret (Jour)
  • Nombre de fibres optiques: 6

Description

Description

Normes

  • Normes internationales
    EN 50399 B2; IEC 60332-1; IEC 60332-3; IEC 60754-1; IEC 60794; IEC 61034
  • Normes nationales
    NF C 32-070/C2

Ce câble uni micro-gaine est conçu pour des installations intérieures/extérieures.

Ce câble possède une très bonne tenue au feu.

L'accessibilité à la micro-gaine est facilitée par un fil de déchirement.

Il possède également une large plage de température de fonctionnement.



Construction

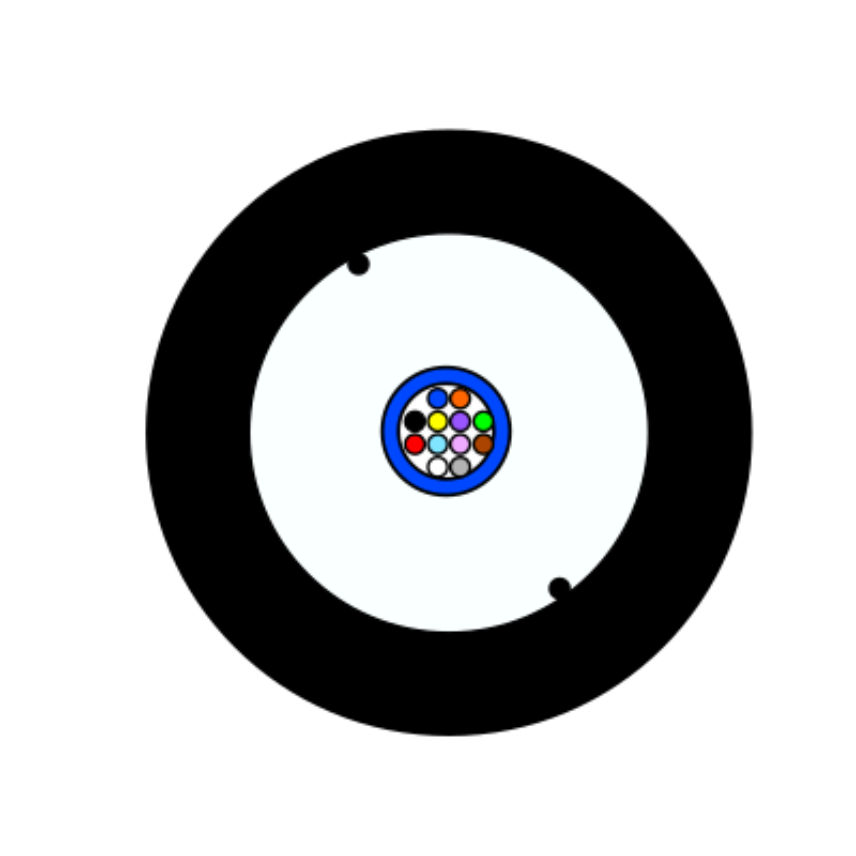

Le câble UB-B2 LSZH* SP1879 est composé d'une micro-gaine centrale contenant au maximum 12 fibres. La construction est renforcée par une couche de mèches de verre étanche et une gaine LSZH*.



Type de fibres

Le câble UB-B2 LSZH* SP1879 est disponible en fibres monomodes et multimodes.



Performances techniques

Les performances du câble uni micro-gaine sont indiquées dans les tableaux suivants.



Informations complémentaires

Ce câble est fourni en standard avec une gaine de couleur noire, d’autres couleurs sont également disponibles. Une exposition prolongée aux UV de ces autres couleurs peut entraîner, à terme, un palissement de la teinte initiale de la gaine.



Informations complémentaires

B2ca S1a a1 d0





* LSZH : Low Smoke Zero Halogen. Ce câble intérieur/extérieur a un faible dégagement de fumée et est sans halogène.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
Unibundle
Type de fibres optiques
SM (G657.A2)
Matière constituant l'étanchéité longitudinale
Watertight glass yarns
Additional strength member
Glass yarn
Gaine extérieure
Faible dégagement de fumée et sans halogène
Sans halogène
IEC 60754-1
Sans métal
Oui
Couleur
Noir

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre externe nominal (mm)
6,0 mm
Masse approximative
45 kg/km
Nombre de fibres optiques, plage
-

Caractéristiques mécaniques

Caractéristiques mécaniques

Tension maximale à l’installation
2200 N
Tension permanente maximale
0,7 kN
Résistance à l'écrasement (IEC 794-1-E3)
200 N/cm
Résistance mécanique aux chocs
10 impacts of 3 N.m

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de la flamme
IEC 60332-1
Non propagateur de l incendie
IEC 60332-3
Densité de fumée dégagée
IEC 61034-2
Toxicité de la fumée
IEC 60754-1
Tenue aux UV
Très bonne
Etanchéité
Longitudinal et radial
Type d'installation
Intérieur / Extérieur
Température ambiante d'utilisation, plage
-40 - 60 °C
Installation temperature, range
0 - 40 °C
Température de stockage, plage
-40 - 60 °C
Rayon de courbure minimum en utilisation statique
60 mm
Rayon de courbure en cours de pose
60 mm

Ressources

Ressources

Information de livraison

Marquage standard

NEXANS - FIBRE OPTIC CABLE - UB-B2 LSZH SP1879 - XXxYY - FB - NT - METRIC

XX = Nombre de fibre YY = Type de fibre FB = Frameries, Belgique (lieu de fabrication) NT = Numéro de traçabilité
