EN 2714-013 - MNA, MNB, MNC, MND

Description

Description

Normes

  • Normes internationales
    EN 2267-009; prEN 3475

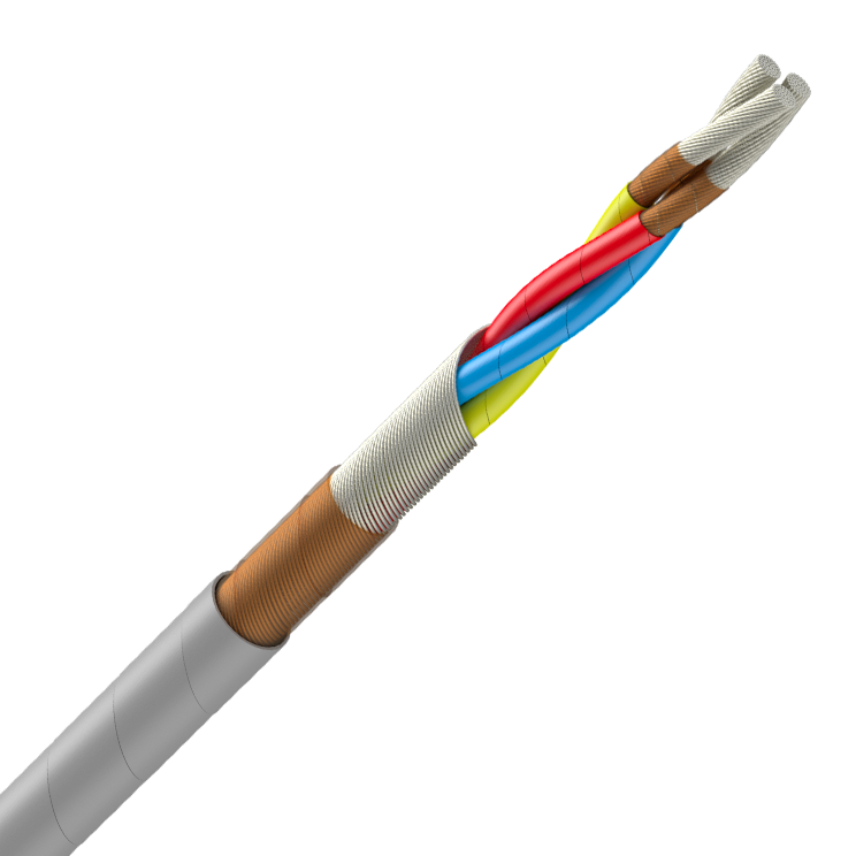

CORES
1, 2, 3 or 4 cores
EN 2267-009A

SCREEN
Silver plated copper spiral screen

JACKET
Polyimide tape
UV Laser markable
Top coat



Identification

Cores
Colour of cores : See table on this datasheet
Colour of marking    : White for Red and Green core,
    Green for Blue, White and Yellow core
Marking : EN DR A ++ FRF**

Jacket
Colour of Jacket       : See table on this datasheet
Colour of marking    : Green
Marking                       : MNx ++ FRF**
       MNx = Short designation (MNA, MNB, MNC, MND)
       ++ = AWG
       FR = Country of Origin (FR = France)
       F = Manufacturer (F = Nexans)
       ** = Year of manufacturing (ie. 10 = 2010)



Caractéristiques

Caractéristiques

Caractéristiques électriques

Caractéristiques électriques

Fréquence de service maximale
- MHz
Max. DC resistance of the conductor at 20°C (Ohm/km)
-
Tension de service en courant continu
28 V
Tension de service entre phase et neutre
115 V
Tension de service entre phases
200 V

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-55 ... 200 °C
Résistance aux huiles
Very good resistance to aircraft fluids
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistant à la propagation de l'arc électrique
Oui

Ressources

Ressources

Documentation

xls — 0 B
