STUDY 132057 - ESW 1405-024-006

Description

Description

Normes

  • Normes nationales
    ESW 1404-022

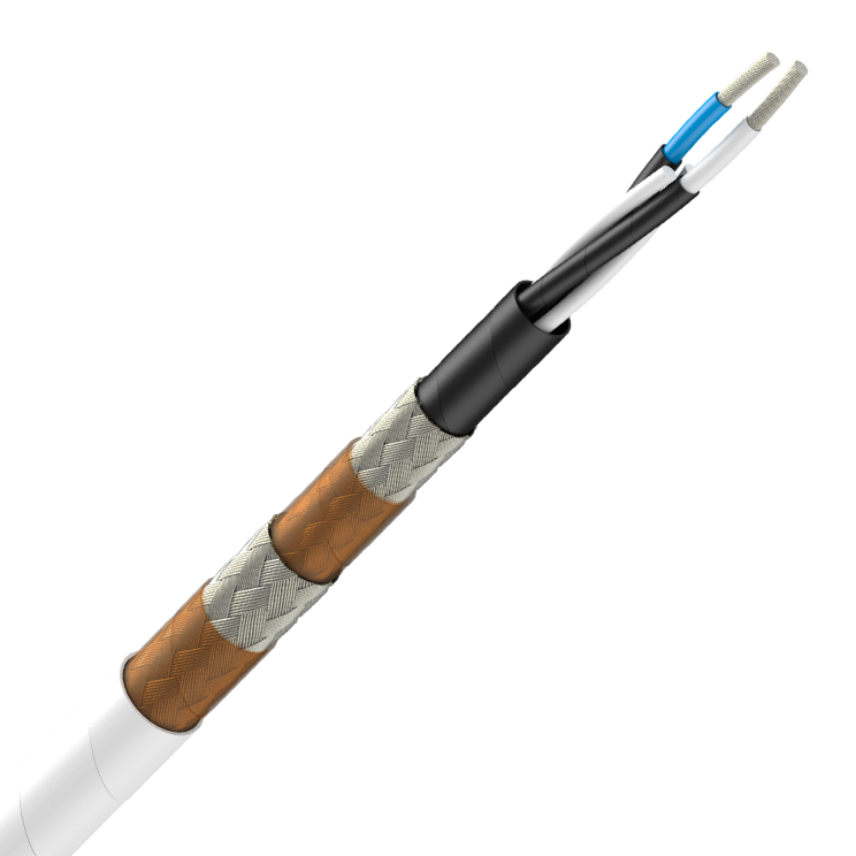

Construction

  • 2 CORES
    19 x 0.20 mm nickel plated
    copper clad steel
    Diameter = 0.99 ± 0.05 mm
    Semi-conductive tape

    PTFE tape(s) insulation
    Diameter = 1.80 ±0.10 mm
    Semi-conductive tape
    Nominal Diameter = 1.95 mm
  • GLASS FIBER FILLERS
  • SEMI-CONDUCTIVE TAPE
  • 1st SHIELD
    Nickel plated copper 12/100
  • INNER JACKET
    Polyimide tape(s)
  • 2nd SHIELD
    Nickel plated copper 12/100
  • OUTER JACKET
    Polyimide tape(s)
    PTFE tape(s)
    Minimum Diameter = 5.30 mm

Caractéristiques

Caractéristiques

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Maximum weight
77 g/m

Caractéristiques électriques

Caractéristiques électriques

Tension de service
600 V
Rigidité d’isolement minimum
1000 MOhm.km
Nominal capacitance between cores and shield
310 pF/m
Triboelectrical noise at 3 Hz
Displacement 10 mm pk-pk : ≤ 0.1 pC
Triboelectrical noise from 5 to 50 Hz
Displacement 5 mm pk-pk : ≤ 0.1 pC
Triboelectrical noise From 50 to 120 Hz
Displacement 2.5 mm pk-pk : ≤ 0.1 pC

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Résistance aux interférences électromagnétiques
Oui
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Température ambiante d'utilisation, plage
-65 - 260 °C
Résistance aux huiles
Very good resistance to aircraft fluids

Ressources

Ressources

Documentation

xls — 0 B

Information de livraison

IDENTIFICATION
Cores: White - Blue

MARKING
ESW1405-024-006-FX-FF-** 957.37.20.6899
With :
** = Year of manufacturing (ie. 14 = 2014)
