Description

Description

Normes

  • Normes internationales
    EN 50525-2-21

Application

 Câbles flexibles d'alimentation, allant de 2 à 3 conducteurs, destinés aux dispositifs mobiles ou semi mobiles soumis à de faibles contraintes mécaniques (équipement électrique ménager, outils portatifs). Convient particulièrement pour un dégainage sur machines automatiques et pour une utilisation dans un environnement à basse température.

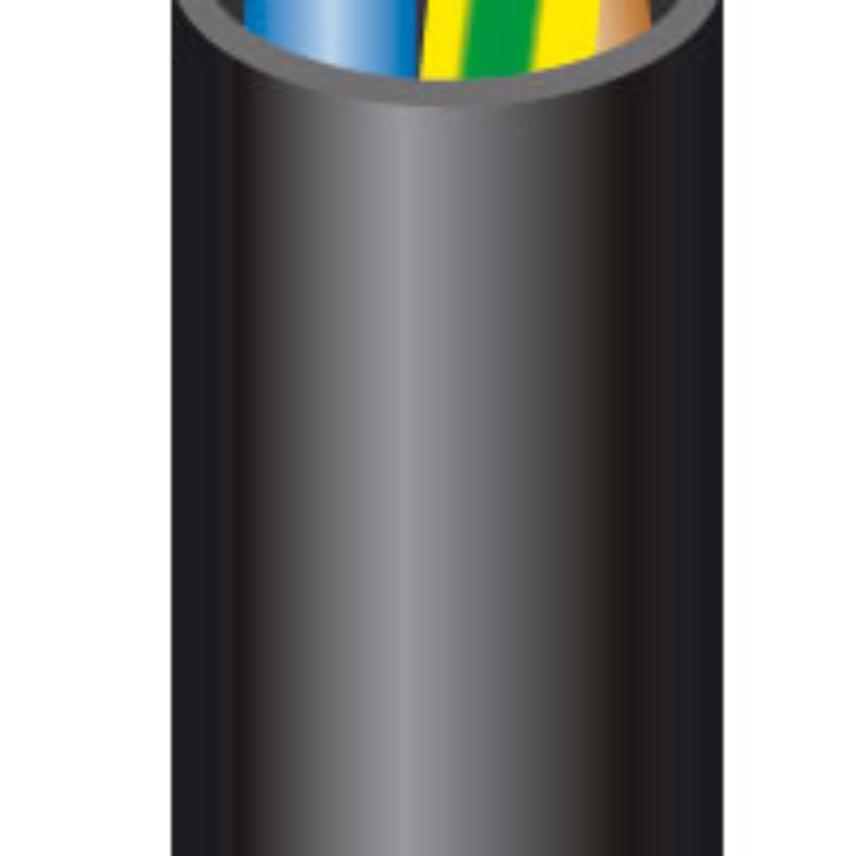

Construction

 1. Conducteur:

Cuivre souple nu ou étamé classe 5.

 2. Isolation:

Elastomère vulcanisé EI7

 3. Gaine:

   - Elastomère vulcanisé EM7

   - Couleur Noir

   - Autres couleurs sur demande.



Couleur des éléments

  • 2 éléments (x)= Brun + Bleu
  • 3 éléments (G)= Vert/jaune + Brun + Bleu
  • 3 éléments (x)= Brun + Noir + Gris



Marquage

USE < har > H05BN4-F nb (x ou G) S mm² 269 NEXANS



Nota

Pour toute demande de câbles spécifiques, merci de vous rapprocher du contact team  :

Conducteurs Cuivre , isolants et assemblages spécifiques…

Gaines extérieures : diamètre, couleur, marquage, dégainage pour machines automatiques…

Conditionnement  à la demande…

Délais personnalisés…

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Couleur de la gaine
Noir
Flexibilité de l'âme
Souple classe 5
Gaine extérieure
Elastomère
Nature de l'âme
Cuivre nu

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre externe nominal (mm)
7,15 mm
Nombre de conducteurs
3
Section du conducteur
1 mm²
Masse approximative
82 kg/km
Diamètre extérieur maxi
7,3 mm
Diamètre extérieur minimal
7,0 mm
Epaisseur de la gaine
0,9 mm
Epaisseur moyenne de l'isolant (mm)
0,6 mm

Caractéristiques électriques

Caractéristiques électriques

Chute de tension en monophasé
39,4 V/A.km
Courant nominal maximal admissible
19 A
Tension de service nominale Uo/U (Um)
300 / 500 V
Résistance ohmique max. du conducteur à 20°C
19,5 Ohm/km

Caractéristiques mécaniques

Caractéristiques mécaniques

Flexibilité du câble
Souple

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Etanchéité
AD2
Résistance aux intempéries
Bonne
Température ambiante d'utilisation, plage
-25 ... 75 °C
Température maximale sur l'âme en court circuit
200 °C
Résistance chimique
Bonne
Non propagateur de la flamme
IEC 60332-1
Conditionnement
Touret

Ressources

Ressources

Documentation

Déclaration de performance

  • Déclaration de performance n° : 1000552-FRAN
  • Date de certification : 07/09/2017
  • AVCP (Évaluation et Vérification de la Constance des Performances) : System 3
  • Organisme notifié : NB1812
  • Performance déclarée : Eca
