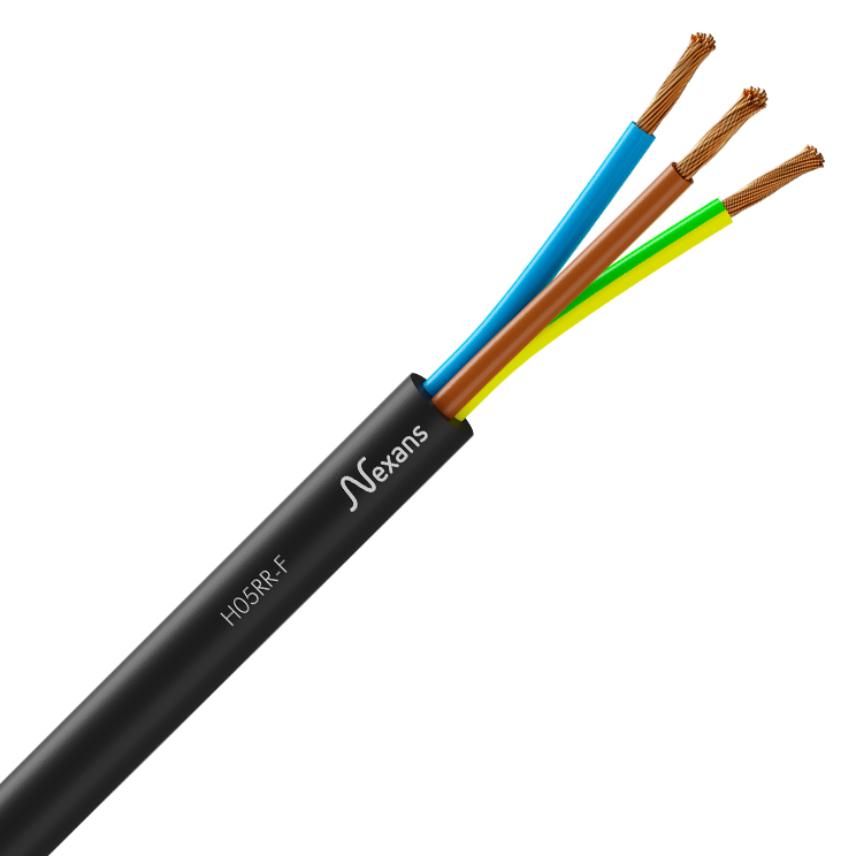

H05RR-F Eca

Description

Description

Normes

  • Normes internationales
    EN 50525-2-21
  • Normes nationales
    NF C 32-102-4

Application

Câbles flexibles, allant de 2 à 5 conducteurs, pour l'alimentation de dispositifs mobiles ou semi mobiles soumis à de faibles contraintes mécaniques (appareils électriques ménagers, outils portatifs ...). Convient particulièrement pour un dégainage sur machines automatiques.



Construction

  1. Conducteur

Cuivre souple nu ou étamé classe 5.

  2. Isolation
   -Elastomère vulcanisé EI4

  3. Gaine

   - Elastomère vulcanisé EM3

   - Couleur noire

   - Autres couleurs sur demande.



Couleurs des éléments

  • 2 éléments (x)= Brun + Bleu
  • 3 éléments (G)= Vert/jaune + Brun + Bleu
  • 3 éléments (x)= Brun + Noir + Gris
  • 4 éléments (G)= Vert/jaune + Brun + Noir + Gris
  • 4 éléments (x)= Bleu + Brun + Noir + Gris
  • 5 éléments (G)= Vert/jaune + Bleu + Brun + Noir + Gris
  • 5 éléments (x)= Bleu + Brun + Noir + Gris + Noir



Marking

USE < har > H05RR-F nb (x ou G) S mm² 269 NEXANS



Nota

Pour toute demande de câbles spécifiques, merci de vous rapprocher du contact team  :

Conducteurs Cuivre , isolants et assemblages spécifiques…

Gaines extérieures : diamètre, couleur, marquage, dégainage pour machines automatiques…

Conditionnement  à la demande…

Délais personnalisés…

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Gaine extérieure
Elastomère
Flexibilité de l'âme
Souple classe 5
Nature de l'âme
-
Couleur de la gaine
Noir
Sans halogène
IEC 60754-1

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Nombre de conducteurs
3
Section du conducteur
- mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
300 / 500 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Flexibilité du câble
Souple

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température maximale sur l'âme
- °C
Température ambiante d'utilisation, plage
-25 - 50 °C
Conditionnement
Touret
Toxicité de la fumée
BS 6425, IEC 60754, EN 50267
Résistance chimique
Accidentelle
Densité de fumée dégagée
IEC 61034
