NEOBUS

Produits

NEOBUS 0,6/1kV 1G50

Réf. Nexans 10285563 - Réf. pays 302846

  • Conditionnement: Touret (m)
  • Section du conducteur: 50 mm²
  • Nombre de conducteurs: 1
  • Intensité admissible à l air libre: 154 A



NEOBUS 0,6/1kV 4x1x50 GL

Réf. Nexans 10261440 - Réf. pays 302845

  • Conditionnement: Touret (m)
  • Section du conducteur: 50 mm²
  • Nombre de conducteurs: 4
  • Intensité admissible à l air libre: 154 A



NEOBUS 0,6/1kV 4x1x95 GL

Réf. Nexans 10271225 - Réf. pays 302844

  • Conditionnement: Touret (m)
  • Section du conducteur: 95 mm²
  • Nombre de conducteurs: 4
  • Intensité admissible à l air libre: 241 A



Description

Description

Normes

  • Normes internationales
    IEC 60228; IEC 60502-1
  • Normes nationales
    NF C 15-100; NF C 32-013

La torsade NEOBUS a été spécialement conçue pour l’alimentation des Infrastructures de Recharge pour Véhicule Electrique (IRVE) en parking couvert. Ses propriétés permettent le raccordement par dérivation de stations de recharge conformément à la NF C 15-100.

NEOBUS permet de répondre aux obligations règlementaires prévues dans la loi de transition énergétique (loi LOM depuis 2017) en offrant une solution efficace pour le pré-équipement des bornes de recharge pour Véhicule Electrique adaptable aux constructions nouvelles et aux bâtiments existants.

Installation

La solution NEOBUS est conçue pour pose en chemin de câble ou fixé aux parois pour distribution en artère ou à proximité des bornes. La solution NEOBUS est constituée d’une torsade 4 câbles unipolaires pouvant être associée à un câble de terre séparé. Le raccordement des bornes de recharge est réalisé simultanément ou ultérieurement à la pose grâce aux connecteurs à perforation.

Construction

  • Domaine d’installation : NF C 15-100 (§756)
  • Mode de pose : mode 11 à 17
  • Régime de Terre : TT, TN-S
  • Conducteurs : Aluminium, de section 50 ou 95 mm²
  • Type d’isolant  : Polyéthylène réticulé
  • Type de gaine : sans halogène
  • Classe de protection électrique : Classe II (selon NF C15-100, pour une tension maximale par rapport à la terre de 500V)
  • Euroclasse : Eca
  • Intensité maximale en régime permanent :
    • NEOBUS 0,6/1kV 4x1x50 GL : 154 A
    • NEOBUS 0,6/1kV 4x1x95 GL : 241 A

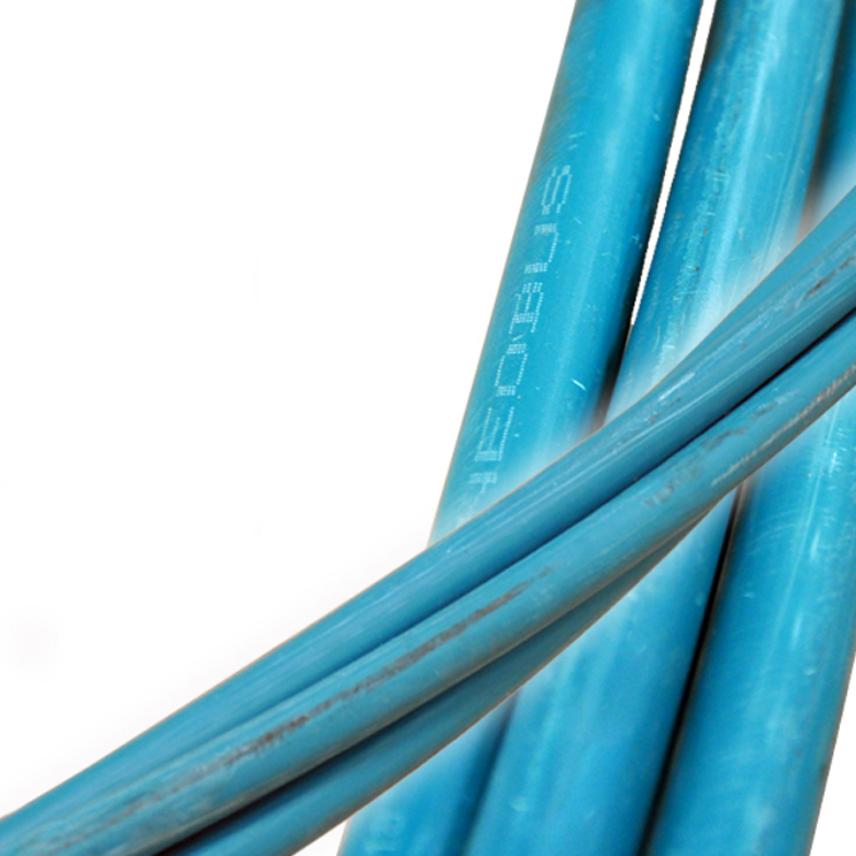

Marquage :

  • Neutre : NEOBUS 0.6 /1 KV 4 x 1 x section mm2 211 OF / Année de fabrication
  • Phase 1 : -------------1--------- NEOBUS ----------1------------
  • Phase 2 : -------------2--------- NEOBUS ----------2------------
  • Phase 3 : -------------3--------- NEOBUS ----------3------------

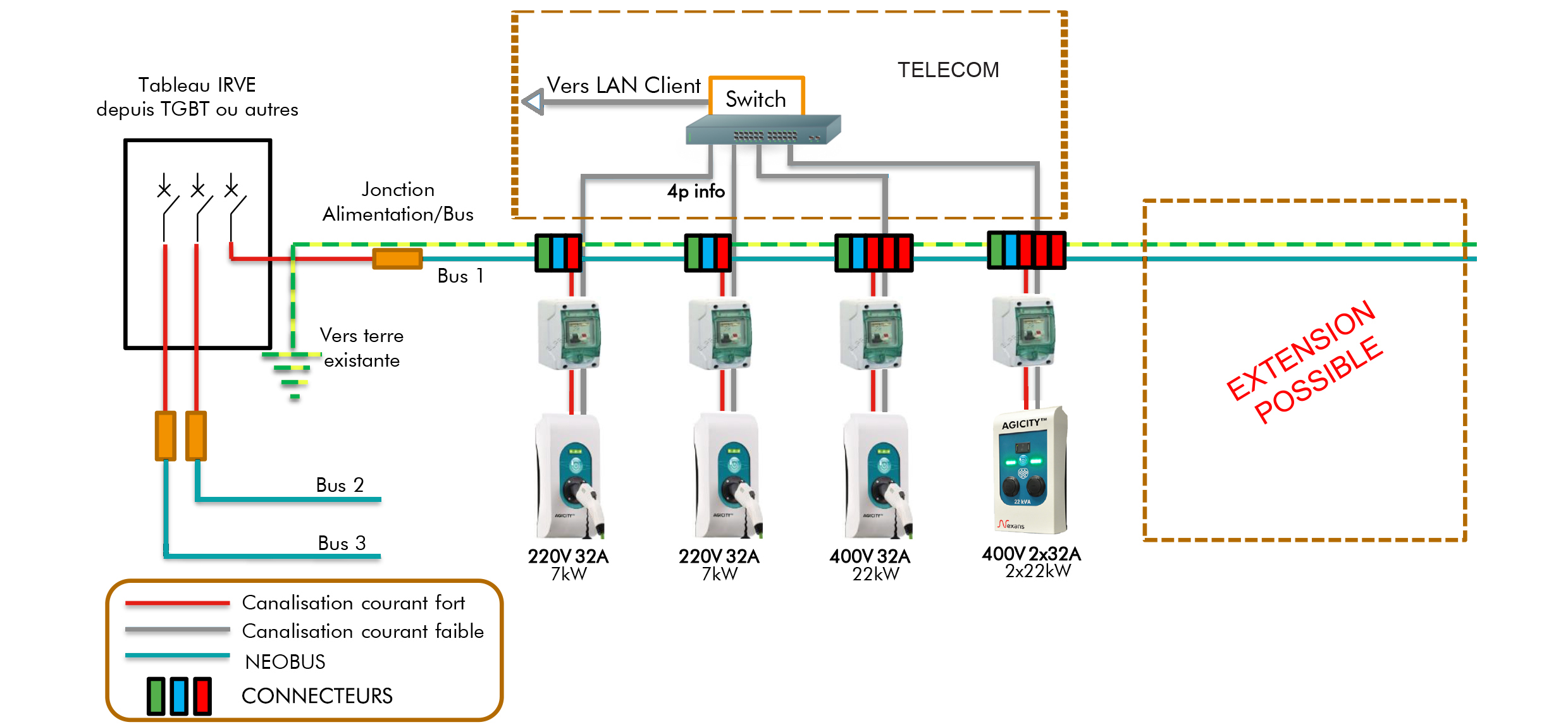

Principe du raccordement avec NEOBUS

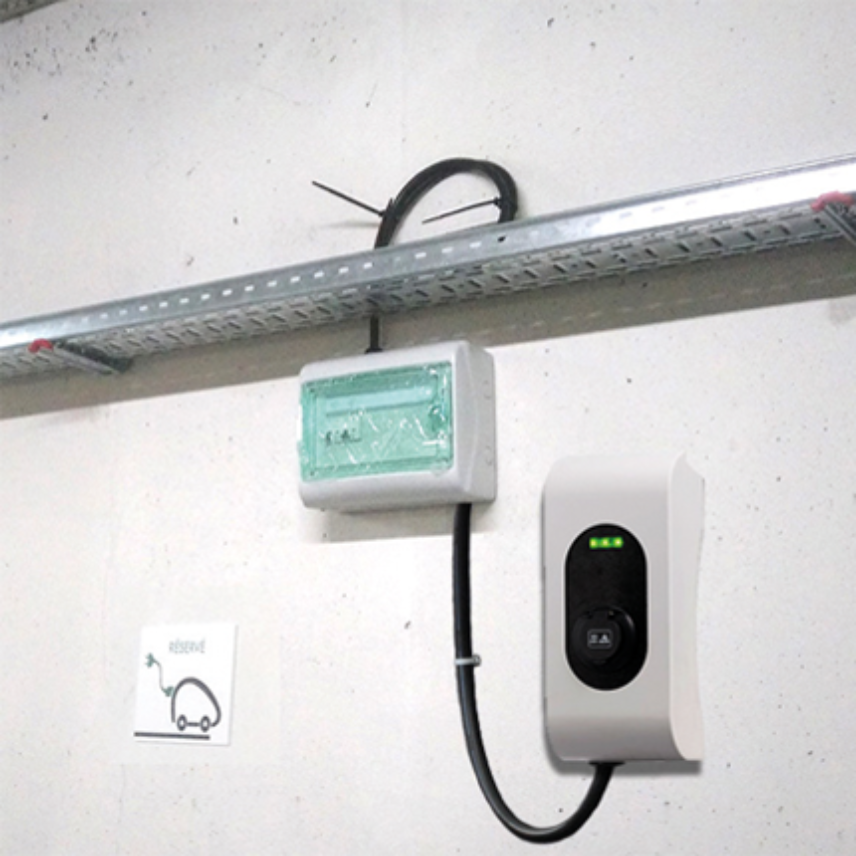

Détails sur raccordement des bornes avec le NEOBUS

L’installation du NEOBUS peut être réalisée directement depuis les appareillage ou par un manchon depuis un autre câble. En bout de câble, l’isolation doit être assurée sur le bout perdu par exemple via l’usage de capuchons d’extrémités rétractables.

La norme NF C 15-100 impose pour toute dérivation supérieure à 3m impliquant un changement de section une protection supplémentaire contre les surcharges. Ces protections peuvent être installées dans des coffrets situés à proximité des bornes de recharge ou intégrées dans les bornes en veillant à la coordination des protections.

Connectique

Les connecteurs mis en œuvre doivent avoir été validés par leur constructeur pour l’usage consacré. Il convient de vérifier les caractéristiques et conditions d’emploi tels que les facteurs d’influence résultant de l’installation des connecteurs. Les connecteurs (TTD241-2FV0) ensemble de connecteurs (K3IRVE, K5IRVE), et embouts (BPRF4CDI3570, BPRF4CDI3570) de marque SICAME sont validés pour usage avec le NEOBUS.

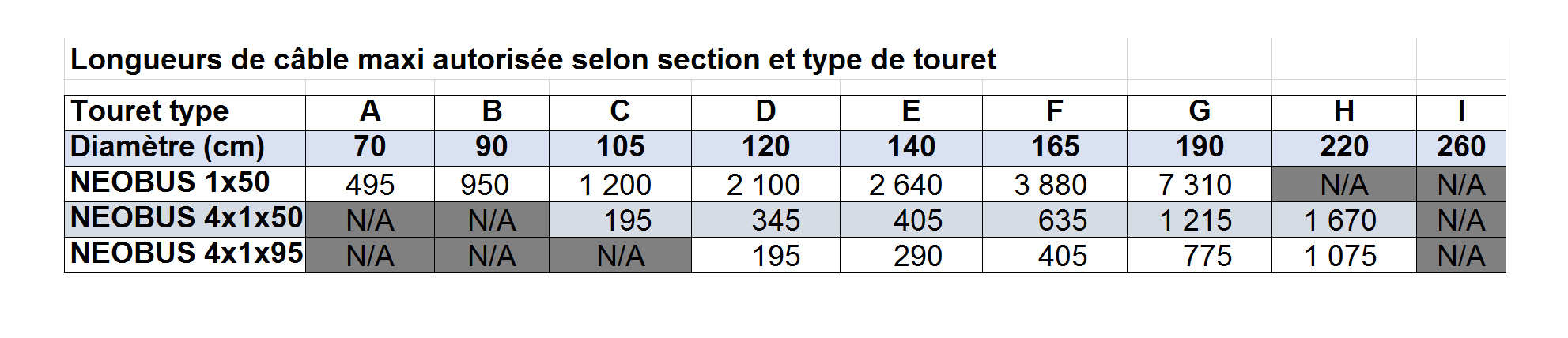

NEOBUS - conditionnement sur touret

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Aluminium
Isolation
XLPE
Gaine extérieure
Sans halogène, Type DMO1
Flexibilité de l'âme
Câblée classe 2
Couleur
Bleu - RAL 5021
Sans plomb
Oui

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance mécanique aux chocs
AG2

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-25 - 60 °C
Classification des locaux
BE2
Etanchéité
AD3
Présence de poussière
AE4
Tenue aux UV
AN2

Ressources

Ressources

Familles associées

Bornes de recharge AC
Bornes de recharge AC
