INDUSTRIAL ETHERNET CAT7 (100 OHM) STANDARD

Produits

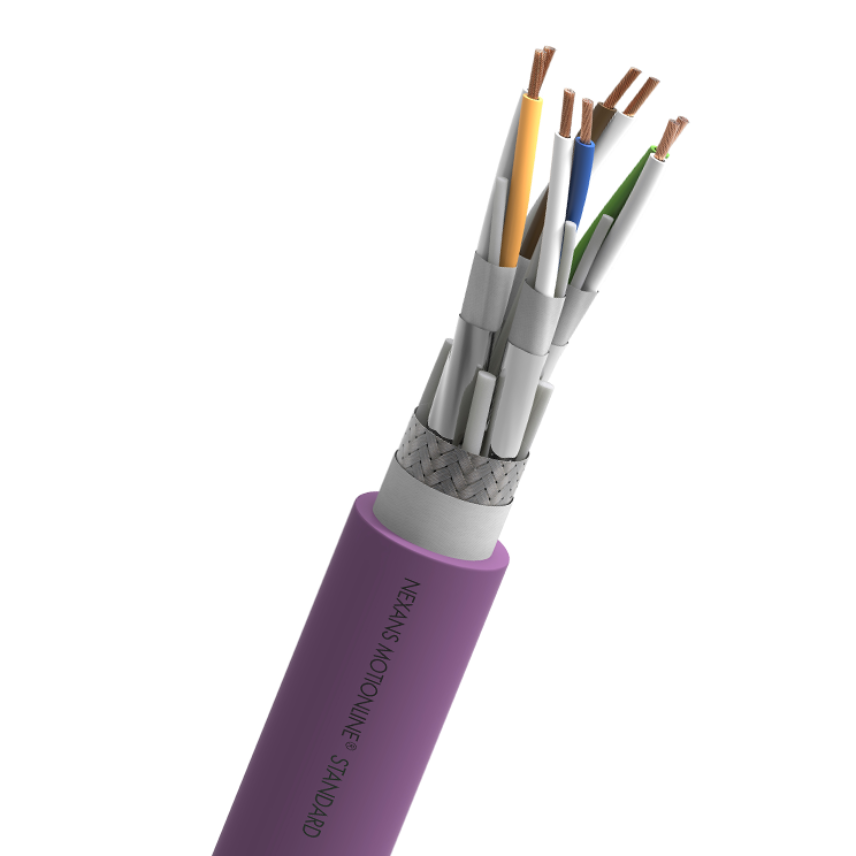

INDUSTRIAL ETHERNET CAT7 STANDARD (4x2xAWG26/19)C

Réf. Nexans 44495780

  • Conditionnement: Touret (1000m)



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

For standard dynamic applications; screened cables; PUR sheath, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC and halogen free, Industry 4.0 ready.



Construction

Conductor: Bending-resistant conductor with bare copper wires
Core insulation: Polyolefin
Pair stranding: Pairs stranded with fillers and screened with plastic aluminium foil
Core stranding: Four screened pairs were lay up to the core
Screen: Tinned copper braid, coverage ≥ 85% (overall screen)
Jacket: PUR Colour: violet (similar RAL 4001)

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
(4x2xAWG26/19)C
Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
Polyolefin
Assemblage
Four screened pairs were lay up to a core
Couleur d'isolation
White/Orange, White/Green, White/Blue, White/Brown
Taping
Plastic aluminium tape
Ecran
Tinned copper braid, coverage ≥ 85%
Gaine extérieure
PUR
Couleur de la gaine
Violet RAL 4001
Sans halogène
Oui

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre extérieur
8,9 mm
Poids en cuivre
40 kg/km
Masse approximative
88 kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
100 Ohm

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
1 Mio.
Speed
120 m/min
Maximum acceleration
2 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-15 - 80 °C
Température de stockage, plage
-40 - 80 °C
Non propagateur de la flamme
IEC 60332-1; FT1; UL 1581
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
