INTERBUS HYBRID PVC CABLES

Produits

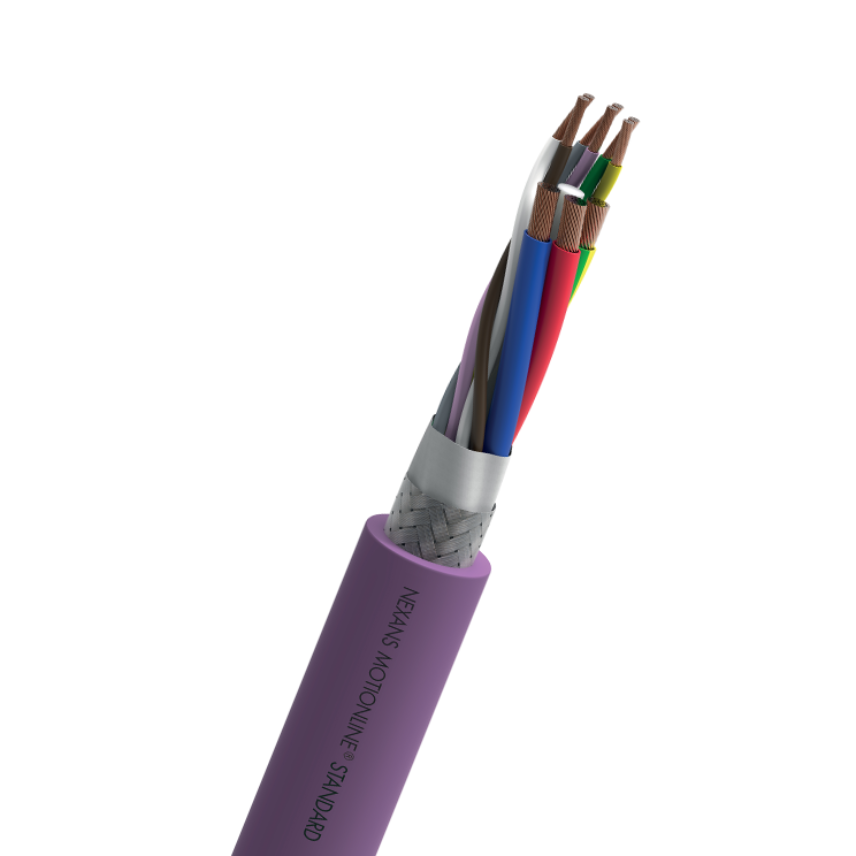

INTERBUS PVC (3x2x0,25+3G1)C

Réf. Nexans 13-DRX17Z09R

  • Conditionnement: Touret (1000m)



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Applications
Interbus cables connect sensors and actors with all standard equipment in automation.
Our product range fulfill the special requirement of:

  • Standard for fix installation or few bending
  • For use in chain
  • HFFR (Halogen Free & Flame Retardant)
  • Direct burial
  • Food industry
  • Marine and submarine
  • Railway systems



Design

Insulation colour code
Section 0.25 mm²: DIN 47100
Section 1 mm²: Blue - Red - Green/yellow

Normative references

UL recognized / CSA approval

AWM 80°C - 30V

AWM 75°C - 30V FT1

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
(3x2x0,25+3G1)C
Nature de l'âme
Cuivre nu
Isolation
Polyolefin
Taping
Non woven tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PVC
Couleur de la gaine
Violet RAL 4001

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre externe nominal (mm)
8,2 mm
Poids en cuivre
50 kg/km
Masse approximative
105 kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
30 V
Impédance caractéristique
100 Ohm
Tension d'essai
1500 V

Caractéristiques de transmission

Caractéristiques de transmission

Attenuation at 256 kHz
1,5 dB/100m
Attenuation at 722 kHz
2,4 dB/100m
Affaiblissement à 1 MHz
2,7 dB/100m
Attenuation at 4 MHz
5,2 dB/100m
Attenuation at 10 MHz
8,4 dB/100m
Attenuation at 16 MHz
11,2 dB/100m
Attenuation at 20 MHz
11,9 dB/100m
Near End Cross Talk @ 722 kHz
61 dB/100m
Near End Cross Talk @ 1 MHz
59 dB/100m
Near End Cross Talk @ 2 MHz
55 dB/100m
Near End Cross Talk @ 4 MHz
50 dB/100m
Near End Cross Talk @ 8 MHz
46 dB/100m
Near End Cross Talk @ 10 MHz
44 dB/100m
Near End Cross Talk @ 16 MHz
41 dB/100m
Near End Cross Talk @ 20 MHz
40 dB/100m
Vitesse de propagation
66 %

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
1 Mio.
Speed
60 m/min
Maximum acceleration
2 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-20 - 80 °C
Température de stockage, plage
-30 - 80 °C
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
