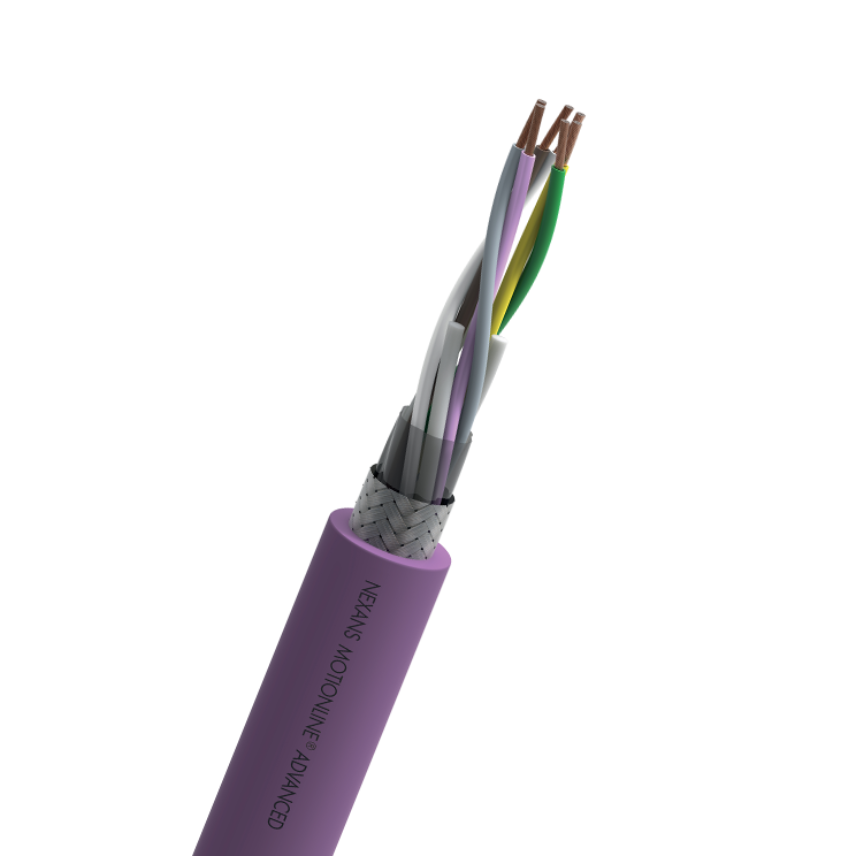

INTERBUS PUR CABLE

Produits

INTERBUS PUR (2x2x0.25)C

Réf. Nexans 13-DRX23P02P

  • Conditionnement: Touret (1000m)
  • Structure: (2x2x0.25)C
  • Diamètre extérieur: 7 mm



INTERBUS PUR (3x2x0.25)C

Réf. Nexans 10552889

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (3x2x0.25)C
  • Diamètre extérieur: 8 mm



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Applications

Interbus cables connect sensors and actors with all standard equipment in automation.
Our product range fulfill the special requirement of:



  • Standard for fix installation or few bending
  • For use in chain
  • HFFR (Halogen Free & Flame Retardant)
  • Direct burial
  • Food industry
  • Marine and submarine
  • Railway systems


Standards According to Interbus requirements




Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Isolation
Polyolefin
Couleur d'isolation
DIN 47100
Matière du bourrage
Thermoplastic material
Taping
Non woven tape
Tresse
≥85% tinned copper braid coverage
Separator
Non woven tape
Gaine extérieure
PUR
Couleur de la gaine
Violet RAL 4001

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Poids en cuivre
27 kg/km
Masse approximative
62 kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
30 V
Tension d'essai
1500 V
Impédance caractéristique
100 Ohm

Caractéristiques de transmission

Caractéristiques de transmission

Attenuation at 256 kHz
1,5 dB/100m
Attenuation at 722 kHz
2,4 dB/100m
Affaiblissement à 1 MHz
2,7 dB/100m
Attenuation at 4 MHz
5,2 dB/100m
Attenuation at 10 MHz
8,4 dB/100m
Attenuation at 16 MHz
11,2 dB/100m
Attenuation at 20 MHz
11,9 dB/100m
Near End Cross Talk @ 722 kHz
61 dB/100m
Near End Cross Talk @ 1 MHz
59 dB/100m
Near End Cross Talk @ 2 MHz
55 dB/100m
Near End Cross Talk @ 4 MHz
50 dB/100m
Near End Cross Talk @ 8 MHz
46 dB/100m
Near End Cross Talk @ 10 MHz
44 dB/100m
Near End Cross Talk @ 16 MHz
41 dB/100m
Near End Cross Talk @ 20 MHz
40 dB/100m
Vitesse de propagation
66 %

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Maximum acceleration
20 m/s²
Speed
240 m/min

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Minimum dynamic operating bending radius
10 (xD)
Application
Dynamic
Température ambiante d'utilisation, plage
-20 - 80 °C
Température de stockage, plage
-30 - 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
