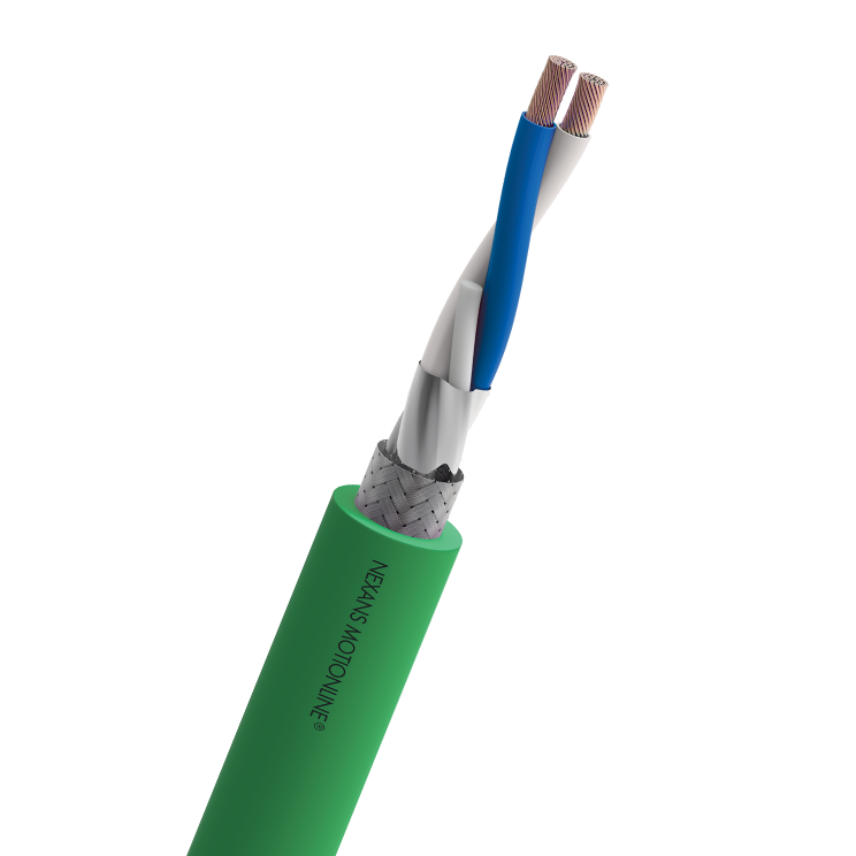

MOTIONLINE® SINGLE PAIR ETHERNET CABLE

Produits

Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Single twisted pair AWG 24/19 Ethernet cable: This interconnecting cable is used for the transmission of digital signals with a max. Frequency up to 600 MHz in automation application.

Transmission requirements with reference to IEC 61156-11.

Characteristics:

Polyolefin insulation, tinned copper braid and halogen free,flame retardant, oil resistant PUR sheath.


Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
(1x2xAWG24/19)C
Nature de l'âme
Toron cuivre nu
Isolation
Foam Skin Polymer
Assemblage
Two cores are twisted to a pair with fillers
Separator
Non-woven tape or foil permissible
Ecran
Tinned copper braid, coverage ≥ 85%
Couleur d'isolation
white, blue
Taping
Non-woven tape or foil permissible
Gaine extérieure
PUR
Couleur de la gaine
Noir
Sans halogène
Oui

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre extérieur
4,5 mm
Poids en cuivre
20 kg/km
Masse approximative
36 kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
100 Ohm

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-25 - 80 °C
Température de stockage, plage
-5 - 40 °C
Non propagateur de la flamme
UL 1581, Test FT2, IEC 60332-1
Résistance aux huiles
Oui

Ressources

Ressources

Information de livraison

Nexans Motionline SPE 1x2xAWG 24/19 E48408 AWM STYLE AWM II B 80°C 30V FT2 ww/jj
