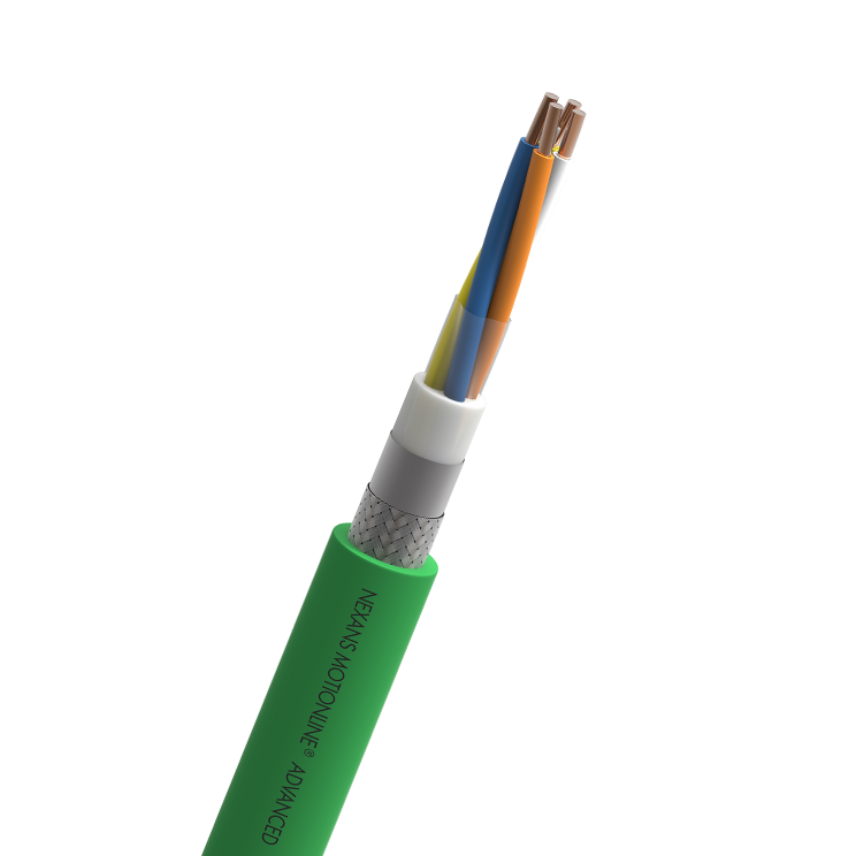

PROFINET TYPE C CABLES (1x4xAWG22/7)C+4x1,5
PROFINET TYPE C CABLES (1x4xAWG22/7)C+4x1,5
For advanced dynamic applications MOTIONLINE® ADVANCED
Lire plus- Réf. Nexans : 44499079
Description
Description
Normes
-
ProduitUL and CSA approval
For advanced dynamic applications; screened cables; PUR sheath, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC and halogen free, Industry 4.0 ready.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(1x4xAWG22/7)C+4x1,5
Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
Polyolefin
Assemblage
Star Quad and power cores stranded with fillers
Couleur d'isolation
White, Orange, Blue, Yellow
Gaine interne
Halogen free polymer compound
Taping
Plastic aluminium tape
Ecran
Tinned copper braid, coverage ≥ 85%
Gaine extérieure
PUR
Couleur de la gaine
Green RAL 6018
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre extérieur
10,6 mm
Poids en cuivre
76 kg/km
Masse approximative
135 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
100 Ohm
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Speed
180 m/min
Maximum acceleration
20 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-15 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
