SHIELDED POWER CABLES

Produits

4x1.50 mmq

Réf. Nexans 10553127

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1,5)C
  • Diamètre externe nominal (mm): 10,9 mm
  • Poids en cuivre: 100 kg/km
  • Masse approximative: 179 kg/km



4x10.00 mmq

Réf. Nexans 10553120

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G10)C
  • Diamètre externe nominal (mm): 21,0 mm
  • Poids en cuivre: 546 kg/km
  • Masse approximative: 716 kg/km



4x16.00 mmq

Réf. Nexans 10553118

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G16)C
  • Diamètre externe nominal (mm): 26,3 mm
  • Poids en cuivre: 770 kg/km
  • Masse approximative: 936 kg/km



4x2.50 mmq

Réf. Nexans 10553125

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G2,5)C
  • Diamètre externe nominal (mm): 11,8 mm
  • Poids en cuivre: 153 kg/km
  • Masse approximative: 258 kg/km



4x25.00 mmq

Réf. Nexans 13-EBW03G04R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (4G25)C
  • Diamètre externe nominal (mm): 28,9 mm
  • Poids en cuivre: 1165 kg/km
  • Masse approximative: 1412 kg/km



4x35.00 mmq

Réf. Nexans 13-EBW02G04R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (4G35)C
  • Diamètre externe nominal (mm): 31,4 mm
  • Poids en cuivre: 1650 kg/km
  • Masse approximative: 1976 kg/km



4x4.00 mmq

Réf. Nexans 10553124

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G4)C
  • Diamètre externe nominal (mm): 13,5 mm
  • Poids en cuivre: 240 kg/km
  • Masse approximative: 355 kg/km



4x50.00 mmq

Réf. Nexans 13-EBWA1G04R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (4G50)C
  • Diamètre externe nominal (mm): 38,6 mm
  • Poids en cuivre: 2210 kg/km
  • Masse approximative: 2588 kg/km



4x6.00 mmq

Réf. Nexans 10553122

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G6)C
  • Diamètre externe nominal (mm): 16,6 mm
  • Poids en cuivre: 340 kg/km
  • Masse approximative: 519 kg/km



4x75.00 mmq

Réf. Nexans 13-EBWA2G04R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (4G75)C
  • Diamètre externe nominal (mm): 48,7 mm
  • Poids en cuivre: 3130 kg/km
  • Masse approximative: 3352 kg/km



7x1.50 mmq

Réf. Nexans 13-EBW15G07R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (7G1,5)C
  • Diamètre externe nominal (mm): 12,7 mm
  • Poids en cuivre: 150 kg/km
  • Masse approximative: 259 kg/km



7x10.00 mmq

Réf. Nexans 13-EBW07G07R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (7G10)C
  • Diamètre externe nominal (mm): 25,6 mm
  • Poids en cuivre: 852 kg/km
  • Masse approximative: 1057 kg/km



7x16.00 mmq

Réf. Nexans 13-EBW05G07R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (7G16)C
  • Diamètre externe nominal (mm): 31,5 mm
  • Poids en cuivre: 1330 kg/km
  • Masse approximative: 1610 kg/km



7x2.50 mmq

Réf. Nexans 10553126

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (7G2,5)C
  • Diamètre externe nominal (mm): 14,7 mm
  • Poids en cuivre: 226 kg/km
  • Masse approximative: 354 kg/km



7x4.00 mmq

Réf. Nexans 13-EBW11G07R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (7G4)C
  • Diamètre externe nominal (mm): 16,8 mm
  • Poids en cuivre: 381 kg/km
  • Masse approximative: 506 kg/km



7x6.00 mmq

Réf. Nexans 13-EBW09G07R-C1

  • Conditionnement: Touret (1000m)
  • Structure: (7G6)C
  • Diamètre externe nominal (mm): 19,5 mm
  • Poids en cuivre: 480 kg/km
  • Masse approximative: 680 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Normative reference



UL and CSA approval
AWM 80°C - 600V/1000V
AWM 80°C - 600V/1000V FT1
MTW 90°C - 600V



Oil resistance:

IEC 50363-4-1



Refrigerant oil resistance:

CNOMO E.03.40.150

NFT 46-013



Flame retardant:

IEC 60332-1-2

FT1

UL1581

EN 50265-2-1







Availability with orange jacket type on request

Caractéristiques

Caractéristiques

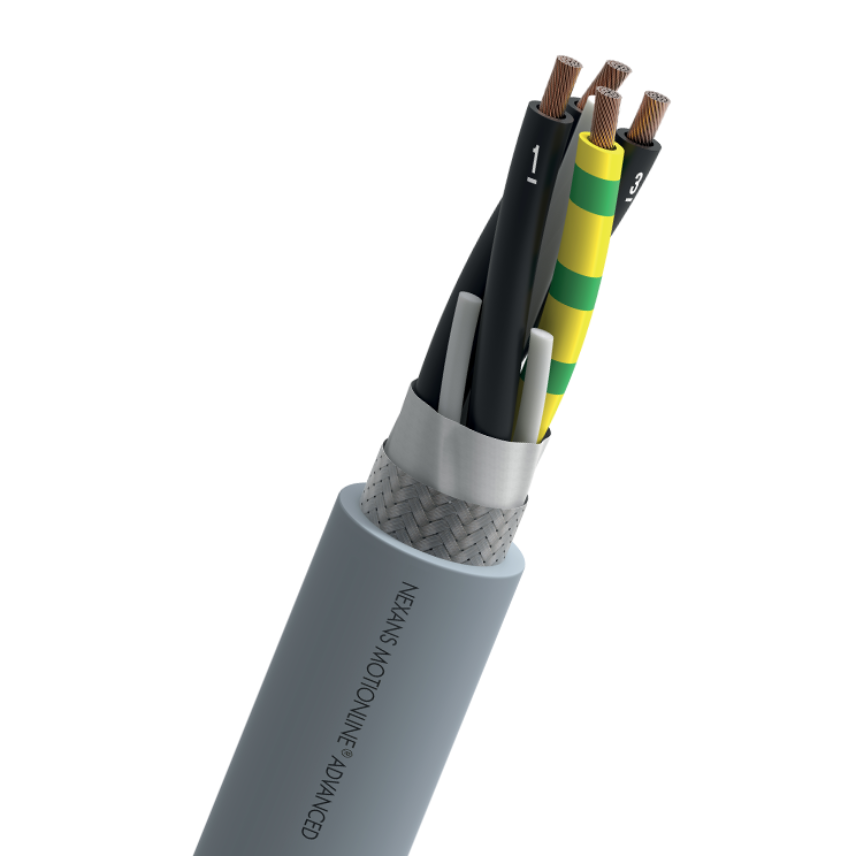

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Toron cuivre nu
Isolation
PVC
Taping
Soft tape
Couleur d'isolation
Black numbered Yellow/Green
Assemblage
Power cores stranded with filler
Tresse
Cuivre étamé - couverture 80%
Gaine extérieure
PVC
Couleur de la gaine
Grey RAL 7001

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum acceleration
10 m/s²
Minimum bending cycles
5 Mio.
Speed
180 m/min

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-25 - 80 °C
Température de stockage, plage
-30 - 80 °C
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
Résistance aux huiles
EN 50363-4-1
Refrigerant oil resistance
CNOMO E.03.40.150N; NFT 46-013
