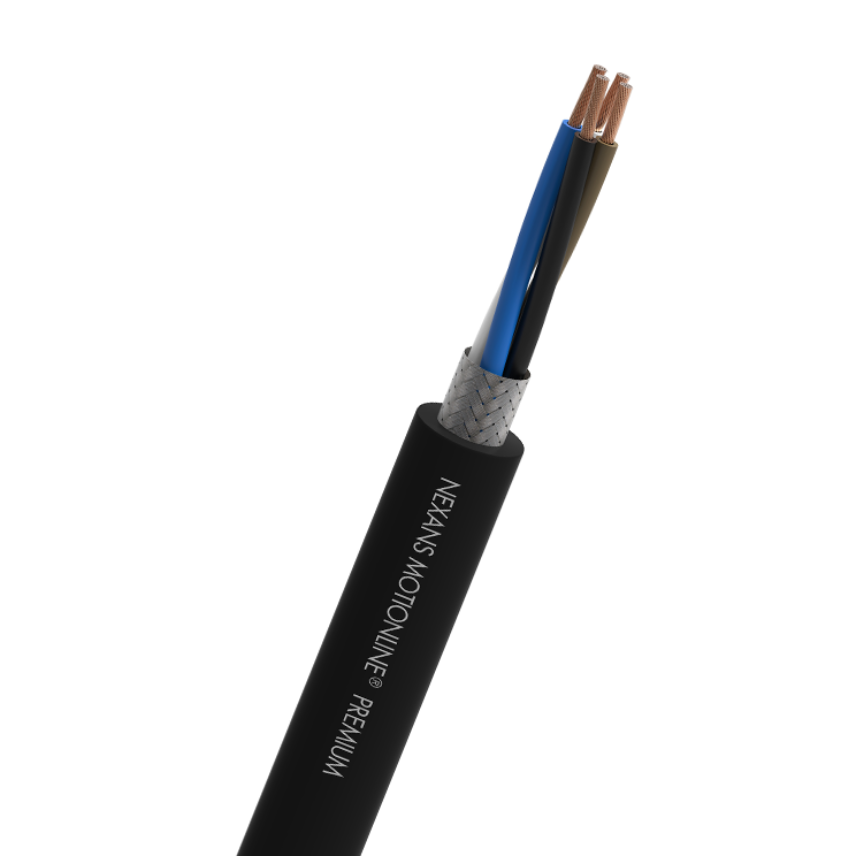

SENSOR CABLES FOR DRAG CHAIN SHIELDED
SENSOR CABLES (3x0,25)C
Réf. Nexans Q102503SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: (3x0,25)C
- Couleur d'isolation: brown, black, blue
- Diamètre externe nominal (mm): 5,0 mm
- Masse approximative: 33 kg/km
- Poids en cuivre: 16 kg/km
SENSOR CABLES (3x0,34)C
Réf. Nexans Q103403SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: (3x0,34)C
- Couleur d'isolation: brown, black, blue
- Diamètre externe nominal (mm): 5,2 mm
- Masse approximative: 36 kg/km
- Poids en cuivre: 21 kg/km
SENSOR CABLES (4x0,25)C
Réf. Nexans Q102504SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: (4x0,25)C
- Couleur d'isolation: brown, black, blue, white
- Diamètre externe nominal (mm): 5,4 mm
- Masse approximative: 36 kg/km
- Poids en cuivre: 18 kg/km
SENSOR CABLES (4x0,34)C
Réf. Nexans Q103404SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: (4x0,34)C
- Couleur d'isolation: brown, black, blue, white
- Diamètre externe nominal (mm): 5,6 mm
- Masse approximative: 45 kg/km
- Poids en cuivre: 25 kg/km
SENSOR CABLES (5x0,34)C
Réf. Nexans Q103405SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: (5x0,34)C
- Couleur d'isolation: brown, black, blue, white, grey
- Diamètre externe nominal (mm): 5,9 mm
- Masse approximative: 50 kg/km
- Poids en cuivre: 27 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
Sensor cables for extremely dynamic applications; PUR Jacket, shielded resistant to oils, flame retardant, halogen-free.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre nu
Isolation
TPM
Assemblage
cores stranded with filler
Ecran
Tinned copper braid, coverage ≥ 80%
Sans halogène
Oui
Gaine extérieure
PUR
Couleur de la gaine
Black - RAL 9005
Caractéristiques électriques
Caractéristiques électriques
Nominal Voltage
300 V
Tension d'essai
2000 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Minimum dynamic operating bending radius
7,5 (xD)
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
EN 50363-10-2
Température de stockage, plage
-50 ... 80 °C
Température ambiante d'utilisation, plage
-30 ... 80 °C
