SERVO CABLES PVC HIGH PERFORMANCE

Produits

13-EYS (4Gx1,50)C

Réf. Nexans 10553282

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1,5)C
  • Diamètre externe nominal (mm): 9,1 mm
  • Poids en cuivre: 91 kg/km
  • Masse approximative: 130 kg/km



13-EYS (4Gx2,50)C

Réf. Nexans 10553278

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G2,5)C
  • Diamètre externe nominal (mm): 10,6 mm
  • Poids en cuivre: 145 kg/km
  • Masse approximative: 188 kg/km



13-EYS (4Gx4)C

Réf. Nexans 10553275

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G4)C
  • Diamètre externe nominal (mm): 11,9 mm
  • Poids en cuivre: 215 kg/km
  • Masse approximative: 270 kg/km



13-EYS (4Gx6)C

Réf. Nexans 10553273

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G6)C
  • Diamètre externe nominal (mm): 14,5 mm
  • Poids en cuivre: 335 kg/km
  • Masse approximative: 413 kg/km



13-EYS (4Gx10)C

Réf. Nexans 10553268

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G10)C
  • Diamètre externe nominal (mm): 17,5 mm
  • Poids en cuivre: 532 kg/km
  • Masse approximative: 610 kg/km



13-EYS (4Gx16)C

Réf. Nexans 10553262

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G16)C
  • Diamètre externe nominal (mm): 21,6 mm
  • Poids en cuivre: 833 kg/km
  • Masse approximative: 950 kg/km



13-EYS (4Gx25)C

Réf. Nexans 10553256

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G25)C
  • Diamètre externe nominal (mm): 25,2 mm
  • Poids en cuivre: 1210 kg/km
  • Masse approximative: 1420 kg/km



13-EYS (4Gx35)C

Réf. Nexans 10553253

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G35)C
  • Diamètre externe nominal (mm): 28,6 mm
  • Poids en cuivre: 1638 kg/km
  • Masse approximative: 1900 kg/km



13-EYS (4Gx50)C

Réf. Nexans 13-EYSA1G04R-A5

  • Conditionnement: Touret (1000m)
  • Structure: (4G50)C
  • Diamètre externe nominal (mm): 33,4 mm
  • Poids en cuivre: 2393 kg/km
  • Masse approximative: 2834 kg/km



13-EYS (4Gx70)C

Réf. Nexans 13-EYSA2G04R-A5

  • Conditionnement: Touret (500m)
  • Structure: (4G70)C
  • Diamètre externe nominal (mm): 42,0 mm
  • Poids en cuivre: 3440 kg/km
  • Masse approximative: 4045 kg/km



13-EYS (4Gx95)C

Réf. Nexans 13-EYSA3G04R-A5

  • Conditionnement: Touret (1000m)
  • Structure: (4G95)C
  • Diamètre externe nominal (mm): 49,7 mm
  • Poids en cuivre: 4794 kg/km
  • Masse approximative: 5300 kg/km



13-EYS (4Gx120)C

Réf. Nexans 13-EYSB2G04R-A5

  • Conditionnement: Touret (1000m)
  • Structure: (4G120)C
  • Diamètre externe nominal (mm): 54,0 mm
  • Poids en cuivre: 5745 kg/km
  • Masse approximative: 6110 kg/km



13-EYS (4Gx150)C

Réf. Nexans 13-EYSA5G04R-A5

  • Conditionnement: Touret (1000m)
  • Structure: (4G150)C
  • Diamètre externe nominal (mm): 61,0 mm
  • Poids en cuivre: 7060 kg/km
  • Masse approximative: 6600 kg/km



13-EYS (4Gx185)C

Réf. Nexans 13-EYSB1G04R-A5

  • Conditionnement: Touret (1000m)
  • Structure: (4G185)C
  • Diamètre externe nominal (mm): 64,2 mm
  • Poids en cuivre: 8596 kg/km
  • Masse approximative: 7100 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Normative references

UL recognised / CSA
AWM 80°C - 600V/1000V
AWM 80°C - 600V/1000V FT1

Oil Resistance:

EN 50363-4-1

Flame Resistance:

IEC 60331-1-2; FT1; UL 1581; EN 50265-2-1

Caractéristiques

Caractéristiques

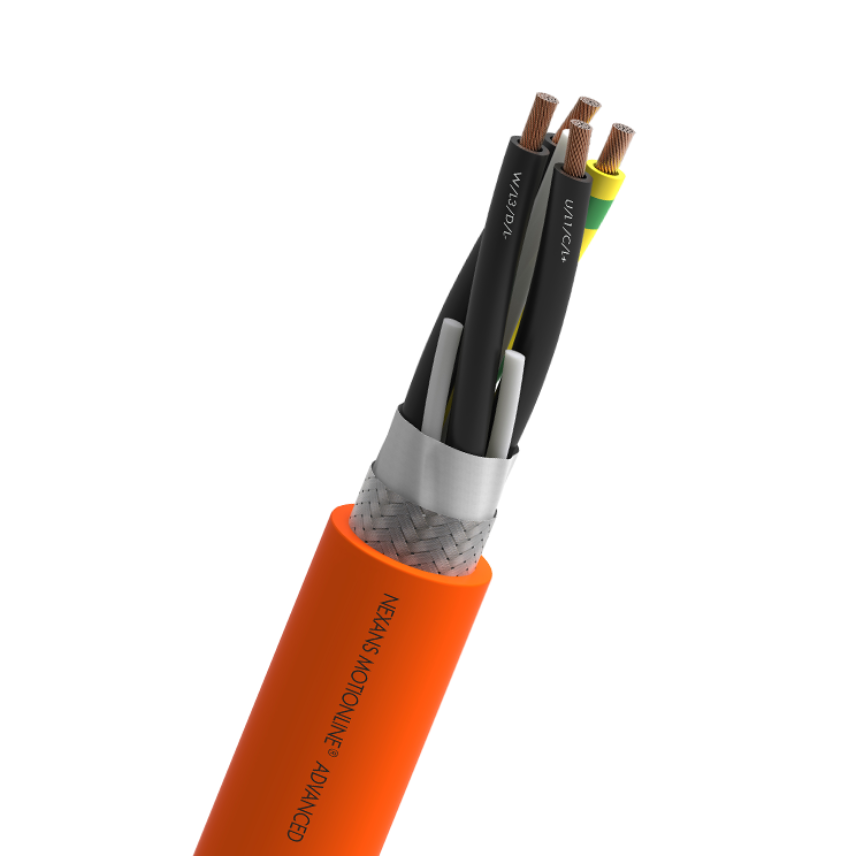

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Toron cuivre nu
Isolation
Polyolefin
Couleur d'isolation
U/L1/C/L + V/L2 W/L3/D/L - Yellow/Green
Assemblage
Power cores stranded with filler
Taping
Non woven tape
Tresse
Cuivre étamé - couverture 80%
Gaine extérieure
PVC
Couleur de la gaine
Orange RAL 2003

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum acceleration
15 m/s²
Bending cycles
10 Mio.
Speed
180 m/min

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-15 - 80 °C
Température de stockage, plage
-20 - 80 °C
Résistance aux huiles
EN 50363-4-1
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
