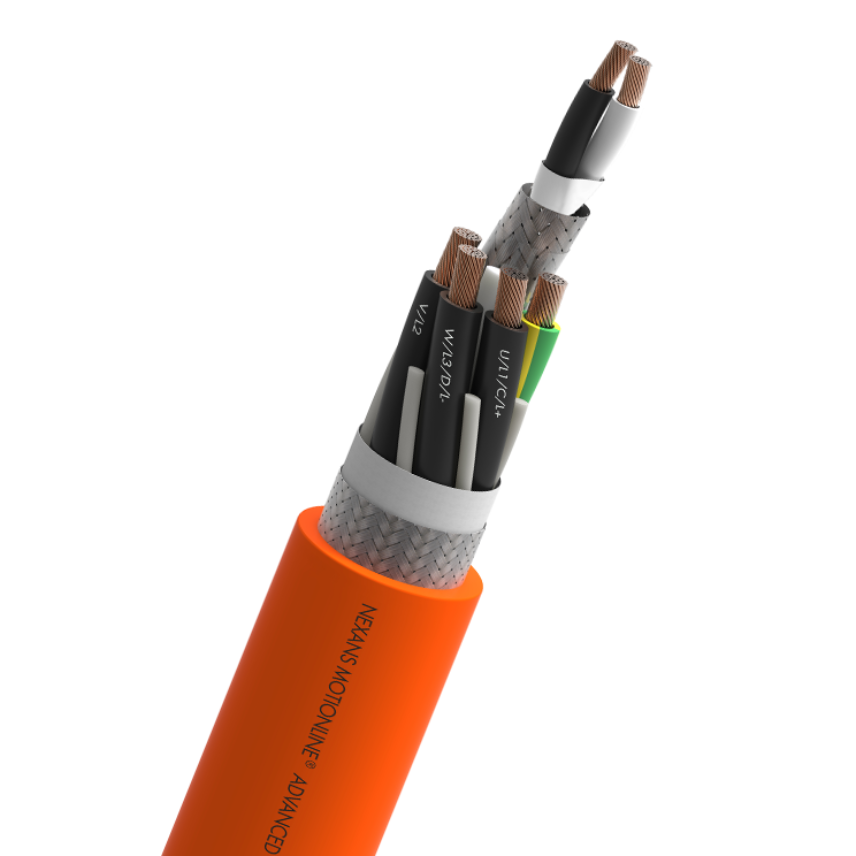

SERVO CABLES PVC HIGH PERFORMANCE WITH PAIR

Produits

13-EYS (4G1,50 + (2x1,5)C)C

Réf. Nexans 10553284

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1.5 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 11,6 mm
  • Poids en cuivre: 155 kg/km
  • Masse approximative: 223 kg/km



13-EYS (4G2,50 + (2x1,5)C)C

Réf. Nexans 10553281

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G2.5 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 13,4 mm
  • Poids en cuivre: 204 kg/km
  • Masse approximative: 283 kg/km



13-EYS (4G4 + (2x1,5)C)C

Réf. Nexans 10553277

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G4 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 14,8 mm
  • Poids en cuivre: 272 kg/km
  • Masse approximative: 362 kg/km



13-EYS (4G6 + (2x1,5)C)C

Réf. Nexans 10553274

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G6 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 16,8 mm
  • Poids en cuivre: 364 kg/km
  • Masse approximative: 488 kg/km



13-EYS (4G10 + (2x1,5)C)C

Réf. Nexans 10553272

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G10 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 19,4 mm
  • Poids en cuivre: 560 kg/km
  • Masse approximative: 692 kg/km



13-EYS (4G16 + (2x1,5)C)C

Réf. Nexans 10553265

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G16 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 23,1 mm
  • Poids en cuivre: 803 kg/km
  • Masse approximative: 990 kg/km



13-EYS (4G25 + (2x1,5)C)C

Réf. Nexans 10553259

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G2.5 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 26,6 mm
  • Poids en cuivre: 1166 kg/km
  • Masse approximative: 1430 kg/km



13-EYS (4G35 + (2x1,5)C)C

Réf. Nexans 13-EYS02Z06R-A5

  • Conditionnement: Touret (1000m)
  • Structure: (4G35 +(2x1.5)C)C
  • Diamètre externe nominal (mm): 30,9 mm
  • Poids en cuivre: 1570 kg/km
  • Masse approximative: 2025 kg/km



13-EYS (4G50 + (2x1,5)C)C

Réf. Nexans 13-EYS01Z06R-A5

  • Conditionnement: Touret (1000m)
  • Structure: (4G50 + (2x1.5)C)C
  • Diamètre externe nominal (mm): 34,0 mm
  • Poids en cuivre: 2299 kg/km
  • Masse approximative: 3040 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Normative references:

UL recognised / CSA
AWM 80°C - 600V/1000V
AWM 80°C - 600V/1000V FT1

Oil resistance

IEC 50363-4-1

Flame retardant

IEC 60331-1-2; FT1; UL 1581; EN 50265-2-1


Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Toron cuivre nu
Isolation
Polyolefin
Couleur d'isolation
Power: U/L1/C/L+ V/L2 W/L3/D/L- Ye/GN; Signal: Black - White
Assemblage
power cores and control pairs stranded with filler
Taping
Non woven tape
Tresse
Cuivre étamé - couverture 80%
Gaine extérieure
PVC
Couleur de la gaine
Orange RAL 2003

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum acceleration
15 m/s²
Bending cycles
5 Mio.
Speed
180 m/min

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-15 - 80 °C
Température de stockage, plage
-20 - 80 °C
Résistance aux huiles
EN 50363-4-1
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
