SERVO CABLES ACC. TO LENZE STANDARD

Produits

13-EBE - (4G1,0 + (2x0,5)C)C

Réf. Nexans 10552707

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1 + (2x0.5)C)C
  • Isolation: Polyolefin
  • Diamètre extérieur: 10 mm
  • Poids en cuivre: 91 kg/km
  • Masse approximative: 141 kg/km



13-EBE - (4G1,5 + (2x0,5)C)C

Réf. Nexans 10552703

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1.5 + (2x0.5)C)C
  • Isolation: Polyolefin
  • Diamètre extérieur: 11,5 mm
  • Poids en cuivre: 106 kg/km
  • Masse approximative: 186 kg/km



13-EBE - (4G2,5 + (2x0,5)C)C

Réf. Nexans 13-EBE13Z06P-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G2.5 + (2x0.5)C)C
  • Isolation: Polyolefin
  • Diamètre extérieur: 13,2 mm
  • Poids en cuivre: 153 kg/km
  • Masse approximative: 246 kg/km



13-EBE - (4G4 + (2x1,0)C)C

Réf. Nexans 13-EBE11Z06P-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G4 + (2x1.0)C)C
  • Isolation: Polyester
  • Diamètre extérieur: 14,6 mm
  • Poids en cuivre: 235 kg/km
  • Masse approximative: 373 kg/km



13-EBE - (4G6 + (2x1,0)C)C

Réf. Nexans 13-EBE09Z06P-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G6 + (2x1.0)C)C
  • Isolation: Polyester
  • Diamètre extérieur: 16,8 mm
  • Poids en cuivre: 349 kg/km
  • Masse approximative: 477 kg/km



13-EBE - (4G10 + (2x1,0)C)C

Réf. Nexans 13-EBE07Z06P-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G10 + (2x1.0)C)C
  • Isolation: Polyester
  • Diamètre extérieur: 20,1 mm
  • Poids en cuivre: 537 kg/km
  • Masse approximative: 710 kg/km



13-EBE - (4G16 + (2x1,0)C)C

Réf. Nexans 13-EBE05Z06P-A1

  • Conditionnement: Touret (1000m)
  • Structure: (4G16 + (2x1.0)C)C
  • Isolation: Polyester
  • Diamètre extérieur: 23,8 mm
  • Poids en cuivre: 710 kg/km
  • Masse approximative: 1015 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Normative references

Oil resistant

IEC 50363-4-1

Flame retardant

IEC 60331-1-2; FT1; UL 1581; EN 50265-2-1



Caractéristiques

Caractéristiques

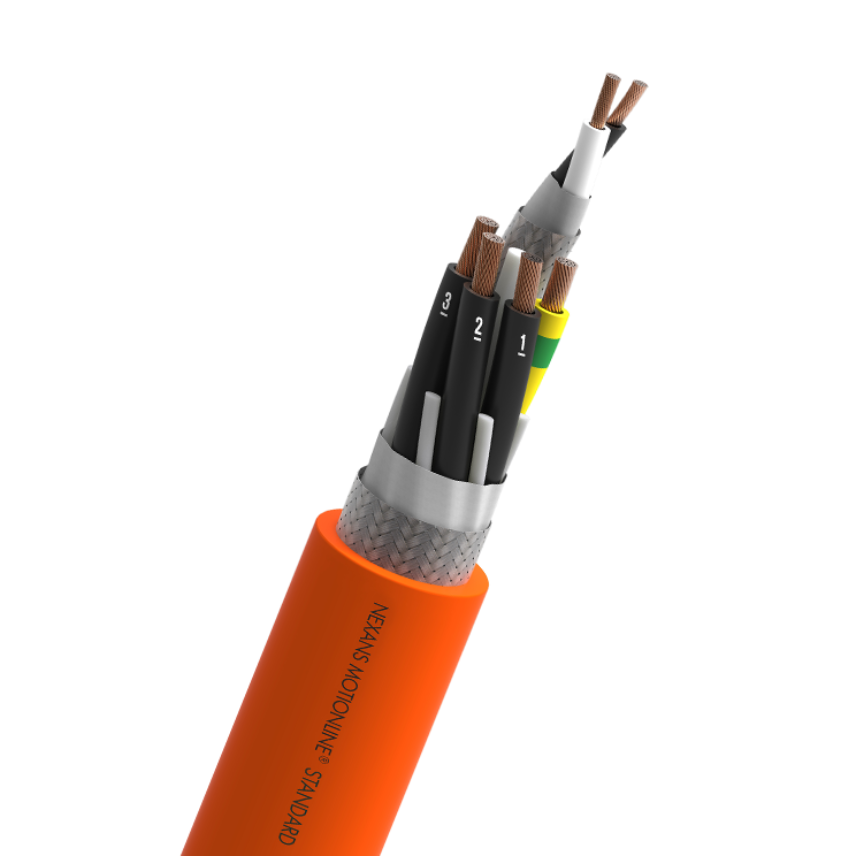

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Couleur d'isolation
Power: Black num 1-3 + Green/Yellow; Signal: Black-White
Assemblage
power cores and control pairs stranded with filler
Taping
Non woven tape
Tresse
Cuivre étamé - couverture 80%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
2.5 Mio.
Speed
180 m/min
Maximum acceleration
10 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Température ambiante d'utilisation, plage
-5 - 80 °C
Température de stockage, plage
-30 - 80 °C
Minimum dynamic operating bending radius
10 (xD)
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
