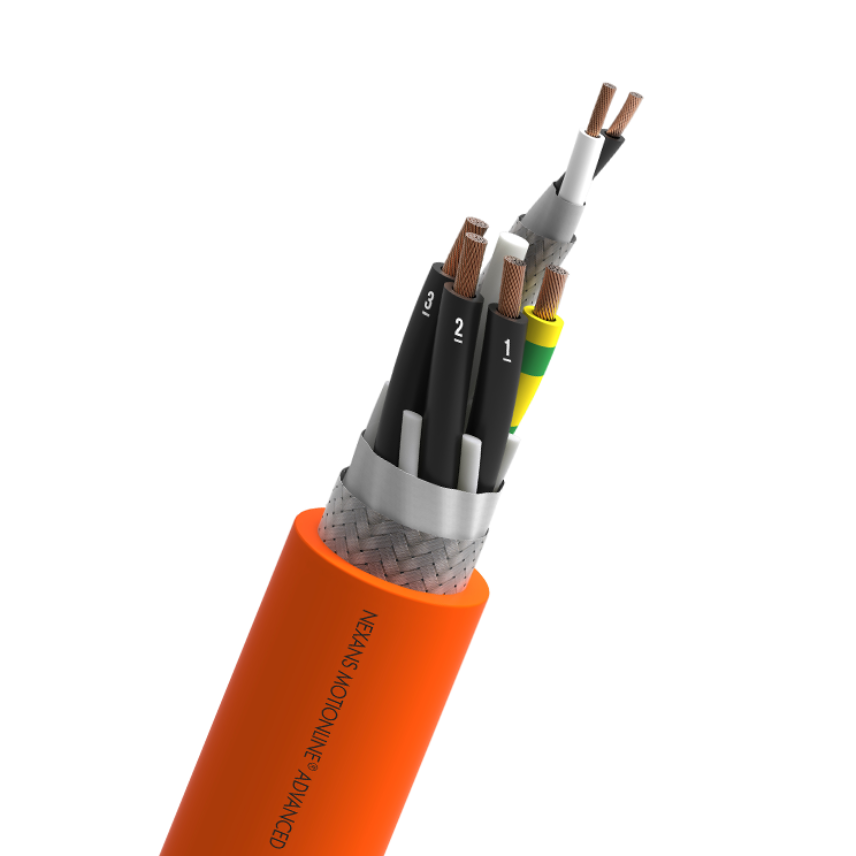

SERVO CABLES ACC. TO DANAHER STANDARD PW+SG

Produits

13-EBA (4G1.0+1x(2x1)C)C

Réf. Nexans 13-EBA17Z06P-A3

  • Conditionnement: Touret (1000m)
  • Structure: (4G1 + (2x1.0)C)C
  • Diamètre externe nominal (mm): 10,8 mm
  • Poids en cuivre: 120 kg/km
  • Masse approximative: 166 kg/km



13-EBA (4G1.5+1x(2x1)C)C

Réf. Nexans 10552881

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G1.5 + (2x1.0)C)C
  • Diamètre externe nominal (mm): 11,8 mm
  • Poids en cuivre: 126 kg/km
  • Masse approximative: 205 kg/km



13-EBA (4G2.5+1x(2x1)C)C

Réf. Nexans 10552877

  • Conditionnement: Longueur à la coupe (m)
  • Structure: (4G2.5 + (2x1.0)C)C
  • Diamètre externe nominal (mm): 13,2 mm
  • Poids en cuivre: 174 kg/km
  • Masse approximative: 262 kg/km



13-EBA (4G4 +1x(2x1)C)C

Réf. Nexans 13-EBA11Z06P-A3

  • Conditionnement: Touret (1000m)
  • Structure: (4G4 + (2x1.0)C)C
  • Diamètre externe nominal (mm): 14,3 mm
  • Poids en cuivre: 236 kg/km
  • Masse approximative: 338 kg/km



13-EBA (4G6 + 1x(2x1)C)C

Réf. Nexans 13-EBA09Z06P-A3

  • Conditionnement: Touret (1000m)
  • Structure: (4G6 + (2x1.0)C)C
  • Diamètre externe nominal (mm): 16,3 mm
  • Poids en cuivre: 331 kg/km
  • Masse approximative: 450 kg/km



13-EBA (4G10+1x(2x1)C)C

Réf. Nexans 13-EBA07Z06P-A3

  • Conditionnement: Touret (1000m)
  • Structure: (4G10 + (2x1.0)C)C
  • Diamètre externe nominal (mm): 19,2 mm
  • Poids en cuivre: 501 kg/km
  • Masse approximative: 677 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Power
Rated voltage:

1000 V

Conductors:

Bare copper

Insulation material:

Polyolefin

Core identification:
Power: Black  num. 1+3 + Green/Yellow

Shield:
Tinned copper braid covering > 85%
Binder tape:
Textile no textile

Jacket:

PUR

Colour:
ORANGE  RAL 2003 (-A3)



Signal pair

Rated voltage:

600 V
Conductors:

Bare  copper

Insulation:

Polyolefin

Core identification:
Black - White
Shield:
Tinned copper wrap covering > 85%

Binder tape :

Textile no textile

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Isolation
Polyolefin
Couleur d'isolation
Power: Black num 1-3 + Green/Yellow; Signal: Black-White
Assemblage
power cores and control pairs stranded with filler
Taping
Non hygroscopic tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum acceleration
20 m/s²
Bending cycles
10 Mio.
Speed
220 m/min

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-30 - 80 °C
Température de stockage, plage
-40 - 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
