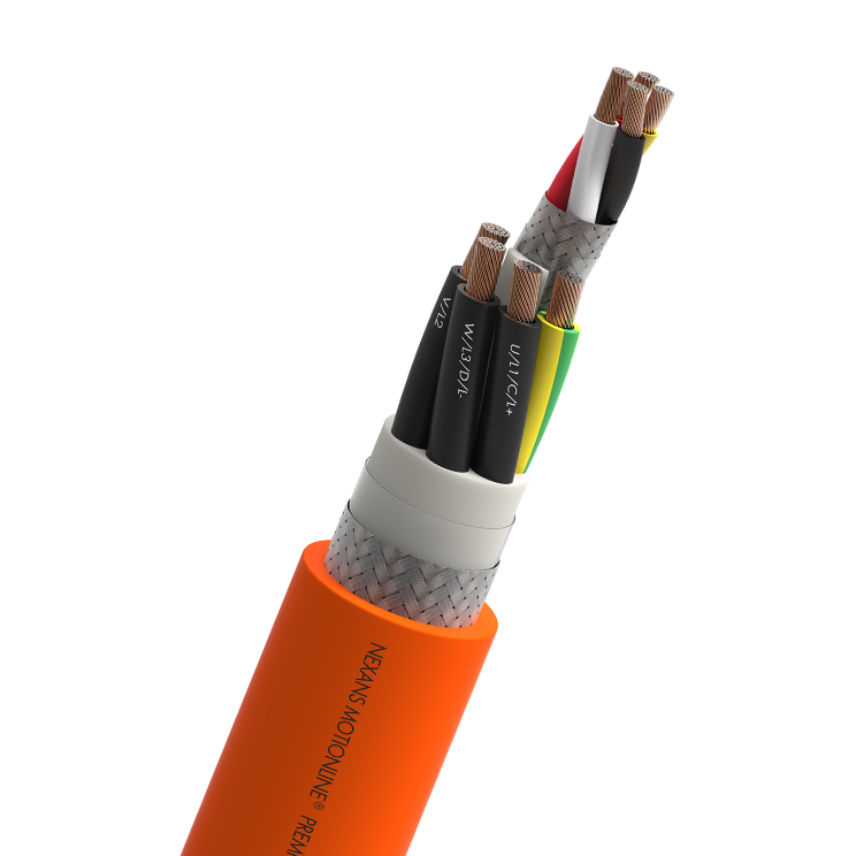

SERVO CABLES WITH INNER JACKET ACC. TO NEXANS MOTIONLINE® STANDARD WITH STAR QUAD

Produits

SERVO CABLE WITH INNER JACKET (4G1,5+(4x0,5)C)C

Réf. Nexans 49470760

  • Conditionnement: Touret (1000m)
  • Structure: (4G1,5+(4x0,5)C)C
  • Diamètre extérieur: 12,4 mm
  • Poids en cuivre: 131 kg/km
  • Masse approximative: 236 kg/km



SERVO CABLE WITH INNER JACKET (4G2,5+(4x0,5)C)C

Réf. Nexans 49470860

  • Conditionnement: Touret (1000m)
  • Structure: (4G2,5+(4x0,5)C)C
  • Diamètre extérieur: 13,9 mm
  • Poids en cuivre: 174 kg/km
  • Masse approximative: 293 kg/km



SERVO CABLE WITH INNER JACKET (4G4+(4x0,5)C)C

Réf. Nexans 49470960

  • Conditionnement: Touret (1000m)
  • Structure: (4G4,0+(4x0,5)C)C
  • Diamètre extérieur: 15,7 mm
  • Poids en cuivre: 260 kg/km
  • Masse approximative: 386 kg/km



SERVO CABLE WITH INNER JACKET (4G6+(4x0,5)C)C

Réf. Nexans 49471060

  • Conditionnement: Touret (1000m)
  • Structure: (4G6,0+(4x0,5)C)C
  • Diamètre extérieur: 17,4 mm
  • Poids en cuivre: 335 kg/km
  • Masse approximative: 493 kg/km



SERVO CABLE WITH INNER JACKET (4G10+(4x0,5)C)C

Réf. Nexans 49471160

  • Conditionnement: Touret (1000m)
  • Structure: (4G10,0+(4x0,5)C)C
  • Diamètre extérieur: 20,4 mm
  • Poids en cuivre: 518 kg/km
  • Masse approximative: 737 kg/km



SERVO CABLE WITH INNER JACKET (4G16+(4x0,5)C)C

Réf. Nexans 49471260

  • Conditionnement: Touret (1000m)
  • Structure: (4G16,0+(4x0,5)C)C
  • Diamètre extérieur: 22,5 mm
  • Poids en cuivre: 750 kg/km
  • Masse approximative: 1020 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Servo cables with star-quad for extremely dynamic applications; PUR jacket, TPE inner jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to
hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
power cores and control pairs stranded with filler
Couleur d'isolation
Power: 3 black cores with marking, 1 core green-yellow Power: U/L1/C/L+ // V/L2 // W/L3/D/L- // Ye/Gn Star-quad: black - white - red - yellow
Ecran individuel
Signal shield: Tinned copper braid, coverage >=80%
Ecran
Tinned copper braid, coverage ≥ 80%
Gaine interne
TPE compound, optimized for drag chain use
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Température ambiante d'utilisation, plage
-30 - 80 °C
Température de stockage, plage
-50 - 80 °C
Non propagateur de la flamme
IEC 60332-1; FT1; UL 1581
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
