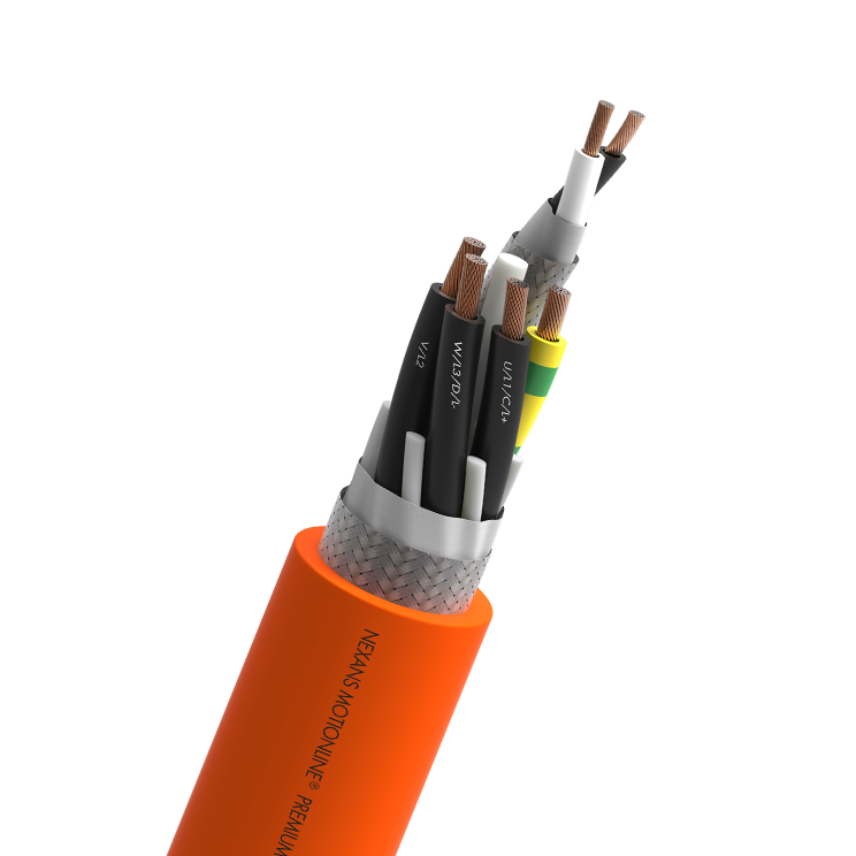

SERVO CABLES ACC. TO SIEMENS® STANDARD 6FX8008PLUS WITH PAIR

Produits

SERVO CABLE ACC TO SIEMENS STANDARD (4G1,5+(2x1,5)C)C

Réf. Nexans 49494061

  • Conditionnement: Touret (1000m)
  • Structure: (4G1.5 + (2x1.5)C)C
  • Diamètre extérieur: 11,6 mm
  • Poids en cuivre: 138 kg/km
  • Masse approximative: 206 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G2,5+(2x1,5)C)C

Réf. Nexans 49494161

  • Conditionnement: Touret (1000m)
  • Structure: (4G2.5 + (2x1.5)C)C
  • Diamètre extérieur: 13,3 mm
  • Poids en cuivre: 182 kg/km
  • Masse approximative: 265 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G4+(2x1,5)C)C

Réf. Nexans 49494261

  • Conditionnement: Touret (1000m)
  • Structure: (4G4 + (2x1.5)C)C
  • Diamètre extérieur: 14,5 mm
  • Poids en cuivre: 246 kg/km
  • Masse approximative: 336 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G6+(2x1,5)C)C

Réf. Nexans 49494361

  • Conditionnement: Touret (1000m)
  • Structure: (4G6 + (2x1.5)C)C
  • Diamètre extérieur: 16,6 mm
  • Poids en cuivre: 335 kg/km
  • Masse approximative: 450 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G10+(2x1,5)C)C

Réf. Nexans 49494461

  • Conditionnement: Touret (1000m)
  • Structure: (4G10 + (2x1.5)C)C
  • Diamètre extérieur: 19,1 mm
  • Poids en cuivre: 511 kg/km
  • Masse approximative: 646 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G16+(2x1,5)C)C

Réf. Nexans 49494561

  • Conditionnement: Touret (1000m)
  • Structure: (4G16 + (2x1.5)C)C
  • Diamètre extérieur: 22,6 mm
  • Poids en cuivre: 783 kg/km
  • Masse approximative: 943 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G25+(2x1,5)C)C

Réf. Nexans 49494661

  • Conditionnement: Touret (1000m)
  • Structure: (4G25 +(2x1.5)C)C
  • Diamètre extérieur: 26,8 mm
  • Poids en cuivre: 1070 kg/km
  • Masse approximative: 1377 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G35+(2x1,5)C)C

Réf. Nexans 49494761

  • Conditionnement: Touret (1000m)
  • Structure: (4G35 +(2x1.5)C)C
  • Diamètre extérieur: 30,1 mm
  • Poids en cuivre: 1438 kg/km
  • Masse approximative: 1828 kg/km



SERVO CABLE ACC TO SIEMENS STANDARD (4G50+(2x1,5)C)C

Réf. Nexans 49494861

  • Conditionnement: Touret (1000m)
  • Structure: (4G50 + (2x1.5)C)C
  • Diamètre extérieur: 34,6 mm
  • Poids en cuivre: 2030 kg/km
  • Masse approximative: 2520 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

Servo cables with control pair for extremely dynamic applications; PUR Jacket; screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
power cores and control pairs stranded with filler
Couleur d'isolation
Power: Black - White marking U/L1/C/L+ V/L2 W/L3/D/L- Yellow/Green; Signal: Black+White
Ecran individuel
Signal shield: Tinned copper braid, coverage >=80%
Ecran
Tinned copper braid, coverage ≥ 85%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
10 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Température ambiante d'utilisation, plage
-30 - 80 °C
Température de stockage, plage
-50 - 80 °C
Non propagateur de la flamme
IEC 60332-1; FT1; UL 1581
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
