SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD WITH TRIPLE

Produits

SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD (4G1,5+(3x1,0)C)C

Réf. Nexans 49308561

  • Conditionnement: Touret (1000m)
  • Structure: (4G1.5+(3x1.0)C)C
  • Diamètre extérieur: 12,7 mm
  • Poids en cuivre: 139 kg/km
  • Masse approximative: 234 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD (4G2,5+(3x1,0)C)C

Réf. Nexans 49308661

  • Conditionnement: Touret (1000m)
  • Structure: (4G2.5+(3x1.0)C)C
  • Diamètre extérieur: 14,2 mm
  • Poids en cuivre: 183 kg/km
  • Masse approximative: 303 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD (4G4+(3x1,0)C)C

Réf. Nexans 49308761

  • Conditionnement: Touret (1000m)
  • Structure: (4G4+(3x1.0)C)C
  • Diamètre extérieur: 15,8 mm
  • Poids en cuivre: 262 kg/km
  • Masse approximative: 403 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD (4G6+(3x1,0)C)C

Réf. Nexans 49308861

  • Conditionnement: Touret (1000m)
  • Structure: (4G6+(3x1.5)C)C
  • Diamètre extérieur: 18 mm
  • Poids en cuivre: 354 kg/km
  • Masse approximative: 526 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD (4G10+(3x1,0)C)C

Réf. Nexans 49308961

  • Conditionnement: Touret (1000m)
  • Structure: (4G10+(3x1.5)C)C
  • Diamètre extérieur: 20,5 mm
  • Poids en cuivre: 522 kg/km
  • Masse approximative: 722 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO SEW® STANDARD (4G16+(3x1,0)C)C

Réf. Nexans 49309160

  • Conditionnement: Touret (1000m)
  • Structure: (4G16+(3x1.5)C)C
  • Diamètre extérieur: 24,7 mm
  • Poids en cuivre: 801 kg/km
  • Masse approximative: 1061 kg/km



Description

Description

Normes

  • Normes internationales
    UL and CSA approval

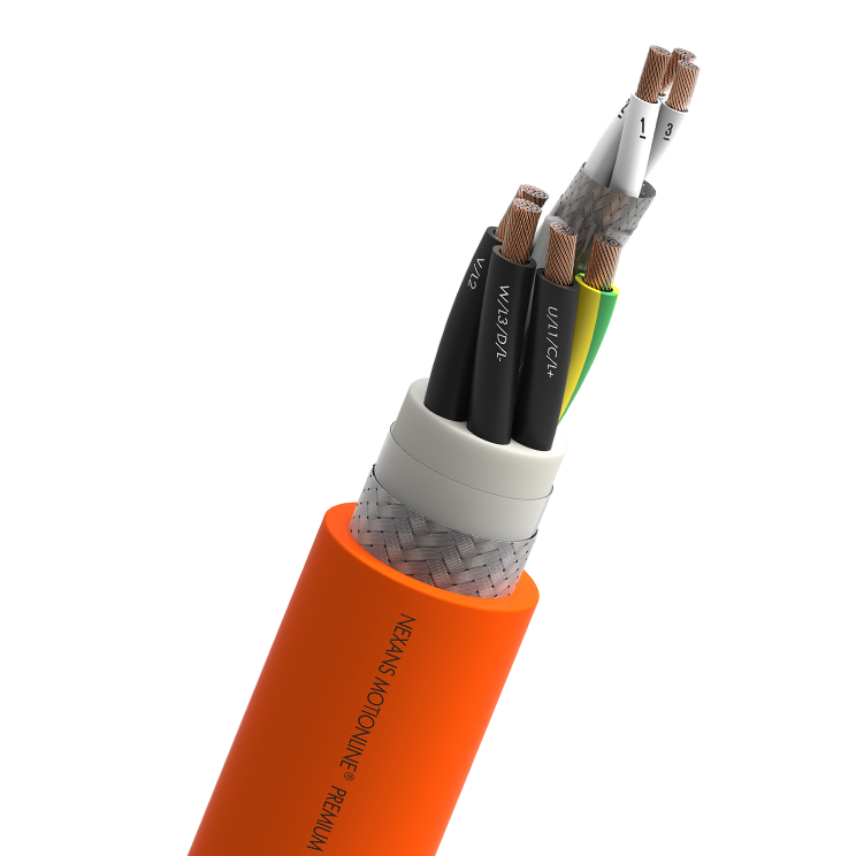

Servo cables with control triple for extremely dynamic applications; PUR jacket, TPE inner jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
power cores and control triple stranded with filler
Couleur d'isolation
Power: U/L1/C/L+ // V/L2 // W/L3/D/L- // Ye/Gn Control triple: black cores, white numbered 1-2-3
Gaine interne
TPE compound, optimized for drag chain use
Ecran individuel
Signal screen: Tinned copper braid, coverage ≥85%
Ecran
Tinned copper braid, coverage ≥ 85%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
-

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Température ambiante d'utilisation, plage
-30 - 80 °C
Température de stockage, plage
-50 - 80 °C
Non propagateur de la flamme
IEC 60332-1; FT1; UL 1581
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
