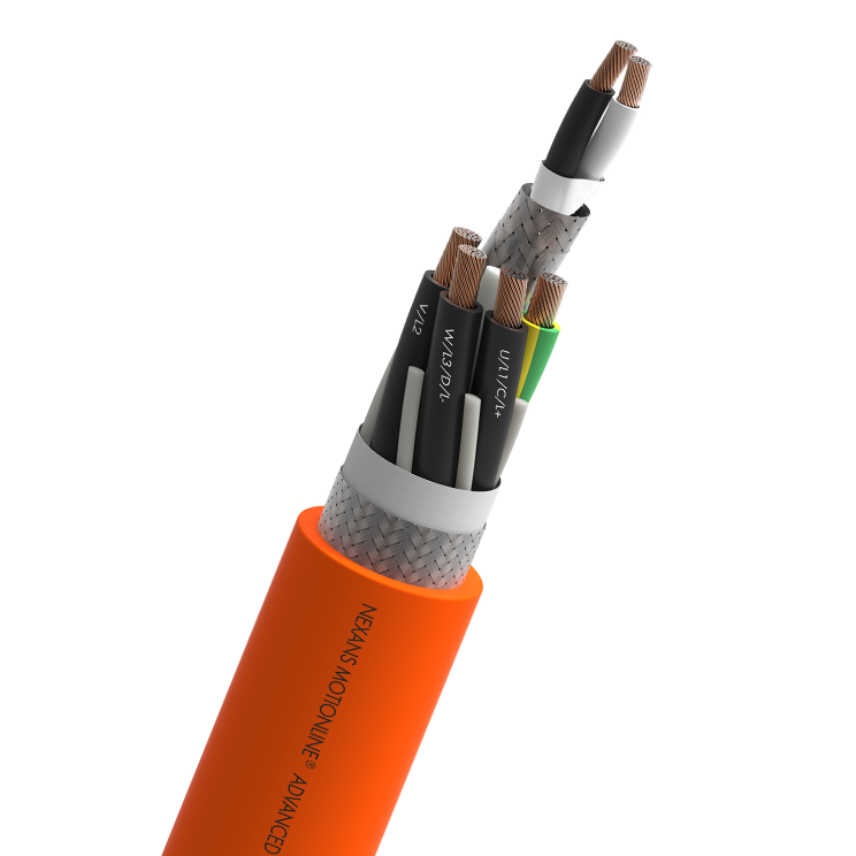

SERVO MOTOR CABLES ACC. TO NEXANS MOTIONLINE® STANDARD 800ratio WITH PAIR

Produits

SERVO CABLE 800ratio (4G1,5+(2x1,5)C)C

Réf. Nexans 49477060

  • Conditionnement: Touret (1000m)
  • Structure: (4G1.5 + (2x1.5)C)C
  • Diamètre extérieur: 10,8 mm
  • Poids en cuivre: 134 kg/km
  • Masse approximative: 179 kg/km



SERVO CABLE 800ratio (4G2,5+(2x1,5)C)C

Réf. Nexans 49477160

  • Conditionnement: Touret (1000m)
  • Structure: (4G2.5 + (2x1.5)C)C
  • Diamètre extérieur: 12,5 mm
  • Poids en cuivre: 174 kg/km
  • Masse approximative: 236 kg/km



SERVO CABLE 800ratio (4G4+(2x1,5)C)C

Réf. Nexans 49477260

  • Conditionnement: Touret (1000m)
  • Structure: (4G4 + (2x1.5)C)C
  • Diamètre extérieur: 13,9 mm
  • Poids en cuivre: 261 kg/km
  • Masse approximative: 313 kg/km



SERVO CABLE 800ratio (4G6+(2x1,5)C)C

Réf. Nexans 49477360

  • Conditionnement: Touret (1000m)
  • Structure: (4G6 + (2x1.5)C)C
  • Diamètre extérieur: 15,9 mm
  • Poids en cuivre: 352 kg/km
  • Masse approximative: 433 kg/km



SERVO CABLE 800ratio (4G10+(2x1,5)C)C

Réf. Nexans 49477460

  • Conditionnement: Touret (1000m)
  • Structure: (4G10 + (2x1.5)C)C
  • Diamètre extérieur: 18,7 mm
  • Poids en cuivre: 495 kg/km
  • Masse approximative: 611 kg/km



SERVO CABLE 800ratio (4G16+(2x1,5)C)C

Réf. Nexans 49477560

  • Conditionnement: Touret (1000m)
  • Structure: (4G16 + (2x1.5)C)C
  • Diamètre extérieur: 22,2 mm
  • Poids en cuivre: 742 kg/km
  • Masse approximative: 899 kg/km



SERVO CABLE 800ratio (4G25+(2x1,5)C)C

Réf. Nexans 49477660

  • Conditionnement: Touret (1000m)
  • Structure: (4G25 +(2x1.5)C)C
  • Diamètre extérieur: 26,5 mm
  • Poids en cuivre: 1135 kg/km
  • Masse approximative: 1344 kg/km



SERVO CABLE 800ratio (4G35+(2x1,5)C)C

Réf. Nexans 49477760

  • Conditionnement: Touret (1000m)
  • Structure: (4G35 +(2x1.5)C)C
  • Diamètre extérieur: 29,9 mm
  • Poids en cuivre: 1550 kg/km
  • Masse approximative: 1811 kg/km



SERVO CABLE 800ratio (4G50+(2x1,5)C)C

Réf. Nexans 49477860

  • Conditionnement: Touret (1000m)
  • Structure: (4G50 + (2x1.5)C)C
  • Diamètre extérieur: 34,4 mm
  • Poids en cuivre: 2160 kg/km
  • Masse approximative: 2434 kg/km



Description

Description

Normes

  • Produit
    UL and CSA approval

Servo cables with control pair for very dynamic applications; PUR Jacket; screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
power cores and control pairs stranded with filler
Couleur d'isolation
Power: Black - White marking U/L1/C/L+ V/L2 W/L3/D/L- Yellow/Green; Signal: Black+White
Ecran
Tinned copper braid, coverage ≥ 85%
Ecran individuel
Signal screen: Tinned copper braid, coverage ≥85%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
10 Mio.
Speed
180 m/min
Maximum acceleration
20 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
10 (xD)
Température ambiante d'utilisation, plage
-15 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
