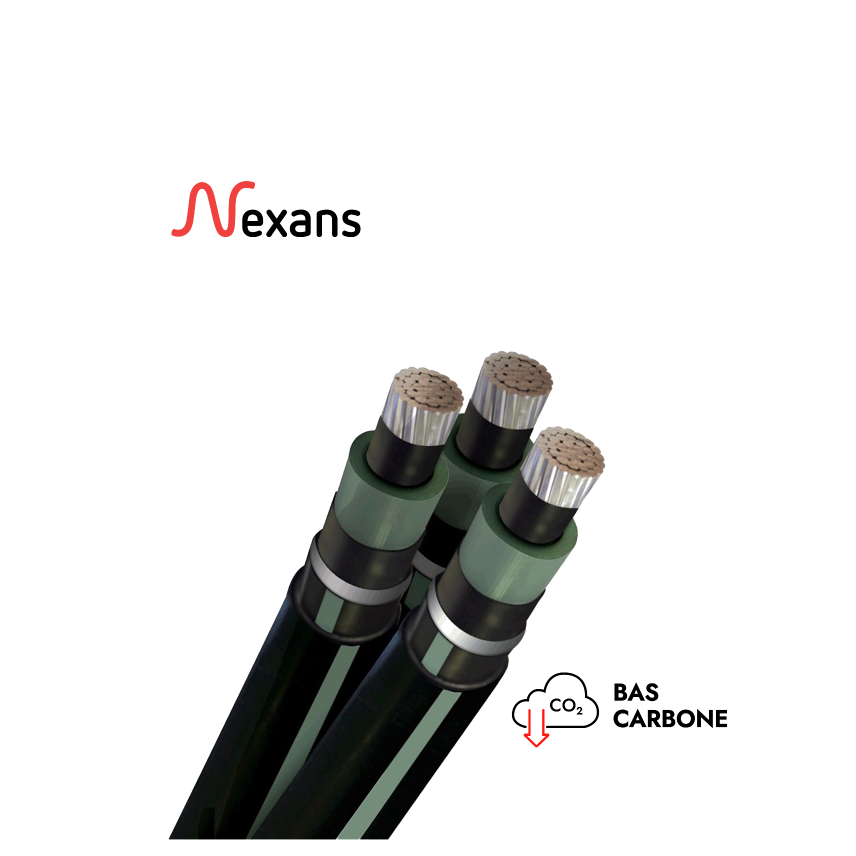

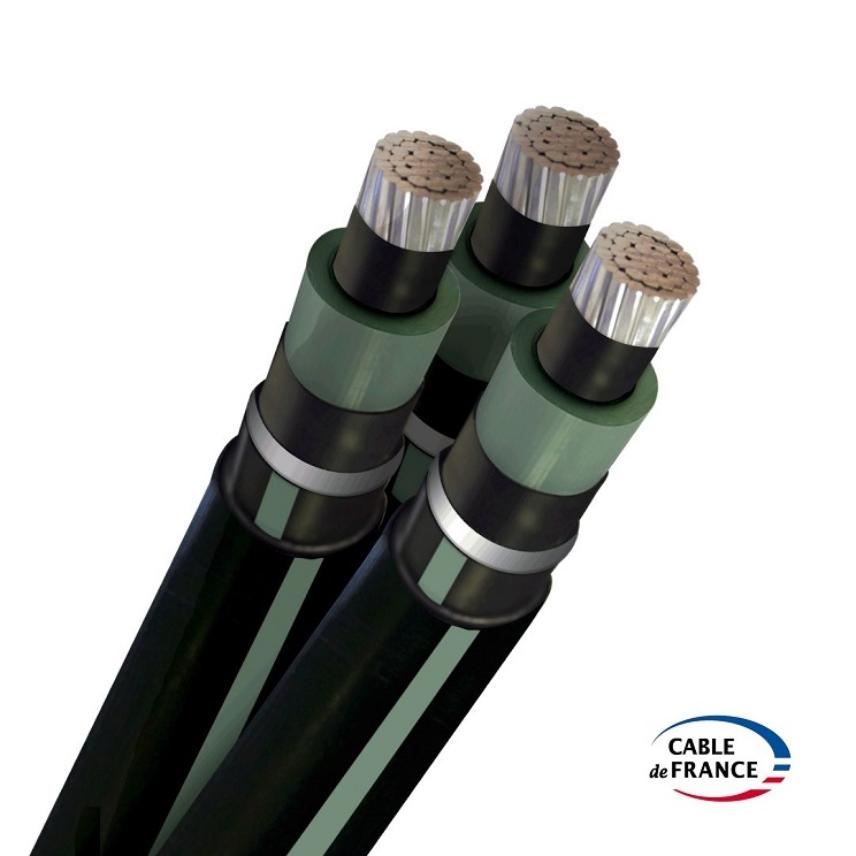

FR-N20XA8E-AR3X1X150 ECA N/G BGN9 EDRMAX

Description

Description

Normes

  • Produit
    HD 620; NF C33-226

Utilisation

Le câble NEXANS EDR MAX NF C33-226 à Enterrabilité Directe Renforcée (EDR) est destiné à la distribution publique HTA 12/20 kV.

La fonction d'enterrabilité Directe est assurée par une gaine polyéthylène supplémentaire extrudée au-dessus de la phase.

Il est classé AD8 (eau douce < 0.2 bar), AF2 et AN3 au sens de la norme NF C13200.

La gaine extérieure du câble est résistante aux termites.

Il peut être constitué de 3 conducteurs de phase assemblés en torsade.



Caractéristiques électriques

Calculs effectués en conformité avec la recommandation IEC 60287, donnés à titre informatif valables pour une seule liaison en trèfle jointif et mise à la terre de l'écran aux deux extrémités.
Les conditions de pose doivent respecter les règles de l'art.
Pour la partie enterrée, les câbles sont supposés posés directement en pleine terre.
Pour la partie à l'air libre, les câbles sont supposés posés sur des chemins de câbles perforés, à l'abri du soleil, à une distance des murs égale à au moins un diamètre de câble.

Résistivité du sol : 0.85 K.m/W
Température du sol : 20 °C
Profondeur de pose : 800 mm

Câble à l'air libre
Température de l'air : 30 °C

Les caractéristiques de court-circuit sont calculées selon l'IEC 60949.

Chute de tension calculée pour cos φ   = 0,9



Variantes

Nous sommes en mesure de fournir sur demande des câbles type  NEXANS EDR MAX NF C33-226 avec la variante suivante :

  • Tension assignée 18/30(36)kV

Offre bas carbone

Le bas carbone en quelques mots

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Aluminium
Flexibilité de l'âme
Câblée classe 2
Forme de l'âme
Câblée circulaire
Matière du semi-conducteur intérieur
Matériau semi-conducteur extrudé
Isolation
PR
Matière du semi-conducteur extérieur
Elastomère extrudé lisse pelable
Matière constituant l'étanchéité longitudinale
Ruban gonflant
Ecran
Ruban d'aluminium longitudinal
Couleur de la gaine
Noire + 2 liserés gris
Gaine extérieure
Polyéthylène
Gaine interne
Polyéthylène

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section du conducteur
150 mm²
Nombre de conducteurs
3
Epaisseur de l'écran
150 µm
Diamètre externe nominal (mm)
35,3 mm
Diamètre approximatif de la torsade
76,1 mm
Masse approximative
3600 kg/km

Caractéristiques électriques

Caractéristiques électriques

Capacité approx. des conducteurs de phase
0,31 µF / km
Chute de tension en monophasé
0,29 V/A.km
Chute de tension en triphasé
0,5 V/A.km
Inductance nominale
0,37 mH/km
Intensité admissible enterré, 20°C, pose en trèfle
347 A
Intensité admissible à l'air libre, 30°C, pose en trèfle
370 A
Résistance de l'âme en courant alternatif à 90°C - pose en trèfle
0,265 Ohm/km
Résistance inductive à 50 Hz
0,12 Ohm/km
Résistance ohmique max. du conducteur à 20°C
0,206 Ohm/km
Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Tenue à l’intensité en court-circuit conducteur (1s)
14,5 kA
Tenue à l’intensité en court-circuit écran (1s)
2,09 kA

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance mécanique aux chocs
AG4
Traction maximale admissible (Tm)
1350 daN

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante lors de l'installation, plage
-10 ... 50 °C
Résistance aux intempéries
AN3 / AF2
Résistant aux termites
Oui
Etanchéité
AD8
Rayon de courbure minimum en utilisation dynamique
989,0 mm
Rayon de courbure minimum en utilisation statique
495 mm

Ressources

Ressources

Information de livraison

Marquage

NEXANS - n° usine - NF C33-226 FR-N20XA8E-AR - section - AL - 12/20 (24) kV - année - mois - type de notice d'installation - G épaisseur de gaine - Sc épaisseur du semi-conducteur - EC épaisseur de l'écran - C2 RT température d'installation - EDR

Marquage "NEXANS EDR MAX"

Marquage métrique

Marquage "BAS CARBONE"



La torsade porte un repérage métrique sur la gaine d'une phase, ainsi qu'un repère de traçabilité.

Repérage des phases : 1, 2, 3 marqué en hélice
