ENERGYFLEX® : Photovoltaic cable (>16mm2)

Produits

ENERGYFLEX® 1x 25mm²

Réf. Nexans 13003724

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 25 mm²
  • Diamètre externe nominal (mm): 11,0 mm
  • Poids net approximatif: 300 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,734 Ohm/km



ENERGYFLEX® 1x 35mm²

Réf. Nexans 13003725

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 35 mm²
  • Diamètre externe nominal (mm): 12,0 mm
  • Poids net approximatif: 400 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,529 Ohm/km



ENERGYFLEX® 1x 50mm²

Réf. Nexans 13003726

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 50 mm²
  • Diamètre externe nominal (mm): 14,0 mm
  • Poids net approximatif: 550 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,391 Ohm/km



ENERGYFLEX® 1x 70mm²

Réf. Nexans 13003452

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 70 mm²
  • Diamètre externe nominal (mm): 16,0 mm
  • Poids net approximatif: 750 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,27 Ohm/km



ENERGYFLEX® 1x 95mm²

Réf. Nexans 13003453

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 95 mm²
  • Diamètre externe nominal (mm): 18,0 mm
  • Poids net approximatif: 970 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,195 Ohm/km



ENERGYFLEX® 1x120mm²

Réf. Nexans 13003454

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 120 mm²
  • Diamètre externe nominal (mm): 19,0 mm
  • Poids net approximatif: 1250 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,154 Ohm/km



ENERGYFLEX® 1x150mm²

Réf. Nexans 13003455

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 150 mm²
  • Diamètre externe nominal (mm): 22,0 mm
  • Poids net approximatif: 1550 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,126 Ohm/km



ENERGYFLEX® 1x185mm²

Réf. Nexans 13003827

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 185 mm²
  • Diamètre externe nominal (mm): 24,0 mm
  • Poids net approximatif: 1900 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,1 Ohm/km



ENERGYFLEX® 1x240mm²

Réf. Nexans 13003828

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 240 mm²
  • Diamètre externe nominal (mm): 27,0 mm
  • Poids net approximatif: 2400 kg/km
  • Résistance ohmique max. du conducteur à 20°C: 0,076 Ohm/km



Description

Description

Normes

  • Normes nationales
    2 Pfg 1169/08.2007; CEI 20-91; UTE C 32-502

Application

 Les câbles ENERGYFLEX® sont destinés à être utilisés dans les installations photovoltaÏques pour la ou les partie(s) soumise(s) aux mêmes contraintes que celles des panneaux photovoltaÏques (rayonnement UV, chaleur, intempéries,...).

Exemple d'application: Systèmes autonomes, habitation raccordées au réseau de distribution basse tension, champs de panneaux photovoltaÏques.

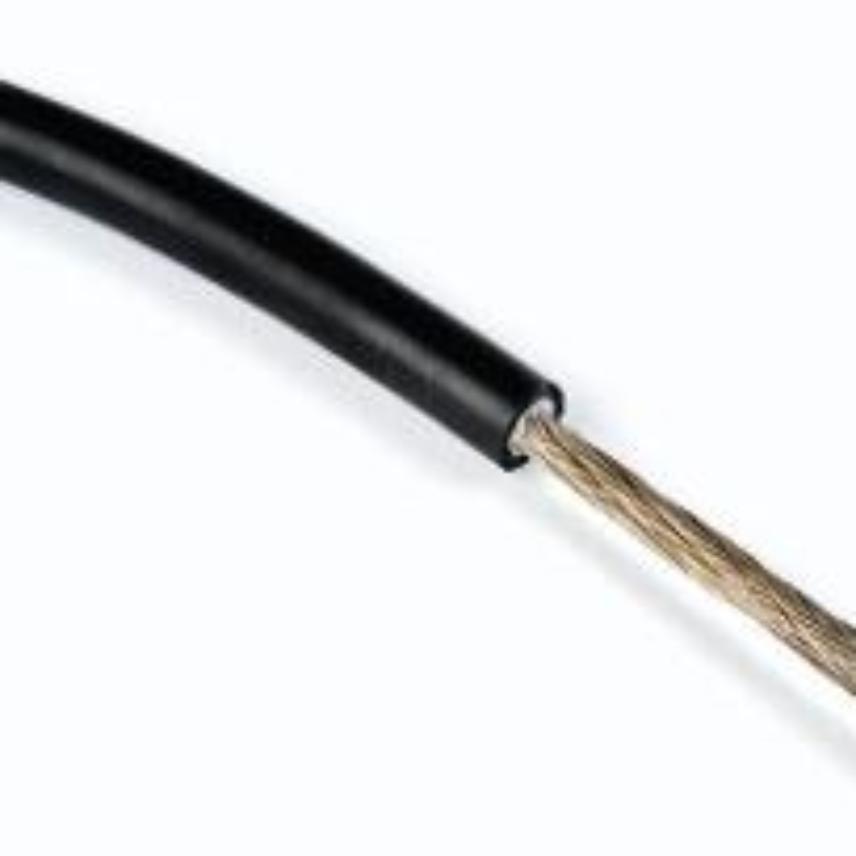

Construction

 1. Conducteur:

Cuivre souple étamé classe 5 suivant CEI 60228.

 2. Isolation:

   - Polyoléfine sans halogène

 3. Gaine:

   - Polyoléfine sans halogène

   - Couleur noire*

    *liseret rouge ou bleu sur demande

   - Autres couleurs sur demande.



 Couleur élément central

 1 élément = Ecrue



Marquage

ENERGYFLEX®  PV1-F PV1000-F 1x s mm² 0.6/1kV  Nexans 269 Photovoltaic

Marquage FG21M21 (IMQ) sur demande

Note

the ampacity is under the standards conditions, uninterrupted continuous operation, 90 oC and ambient temperature 60 oC

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Flexibilité de l'âme
Souple classe 5
Sans halogène
IEC 60754-1

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
0,6 / 1 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-40 ... 90 °C
Température maximale sur l'âme
120 °C
Température maximale sur l'âme en court circuit
250 °C
Corrosivité des fumées
Faible IEC 60754-2
Densité de fumée dégagée
EN/IEC 61034-2
Tenue à l'ozone
Oui
Résistance aux intempéries
Excellente
Non propagateur de la flamme
IEC 60332-1
Non propagateur de l'incendie
NF C 32-070 C1
