RE-2Y(St)Y - fl - PiMF EIEG Non Armé LSLH

Produits

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 2x2x0.5

Réf. Nexans 10098146

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 2

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 4x2x0.5

Réf. Nexans 10098147

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 4

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 4x2x0.5

Réf. Nexans 10101845

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 4

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 8x2x0.5

Réf. Nexans 10098148

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 8

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 12x2x0.5

Réf. Nexans 10098149

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 12

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 16x2x0.5

Réf. Nexans 10098150

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 16

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 20x2x0.5

Réf. Nexans 10098151

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 20

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 24x2x0.5

Réf. Nexans 10098152

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,5 mm²
  • Nombre de paires: 24

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 2x2x0.75

Réf. Nexans 10098153

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 2

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 2x2x0.75

Réf. Nexans 10101846

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 2

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 4x2x0.75

Réf. Nexans 10098154

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 4

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 8x2x0.75

Réf. Nexans 10098155

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 8

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 12x2x0.75

Réf. Nexans 10098156

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 12

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 12x2x0.75

Réf. Nexans 10101847

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 12

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 16x2x0.75

Réf. Nexans 10098157

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 16

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 20x2x0.75

Réf. Nexans 10098158

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 20

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 24x2x0.75

Réf. Nexans 10098159

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 0,75 mm²
  • Nombre de paires: 24

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 2x2x1.34

Réf. Nexans 10098160

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 2

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 2x2x1.34

Réf. Nexans 10101848

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 2

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 4x2x1.34

Réf. Nexans 10098161

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 4

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 8x2x1.34

Réf. Nexans 10098162

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 8

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 12x2x1.34

Réf. Nexans 10098163

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 12

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 16x2x1.34

Réf. Nexans 10098164

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 16

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 20x2x1.34

Réf. Nexans 10098165

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 20

RE-2Y(St)Y - fl PiMF EIEG Non Armé LSLH 24x2x1.34

Réf. Nexans 10098166

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Section du conducteur: 1,34 mm²
  • Nombre de paires: 24

Description

Description

Normes

  • Normes internationales
    IEC 60228; IEC 60332-3-22 Cat.A; IEC 60754; IEC 61034

Applications

Ces câbles sont utilisés pour la transmission de signaux analogues et digitaux. Ils permettent les transmissions sur de longues distances à des fréquences élevées. L'écran individuel sur chaque paire limite les conséquences de la diaphonie. Ils sont utilisés dans des installations industrielles (rafineries, usines pétrochimiques, etc...)

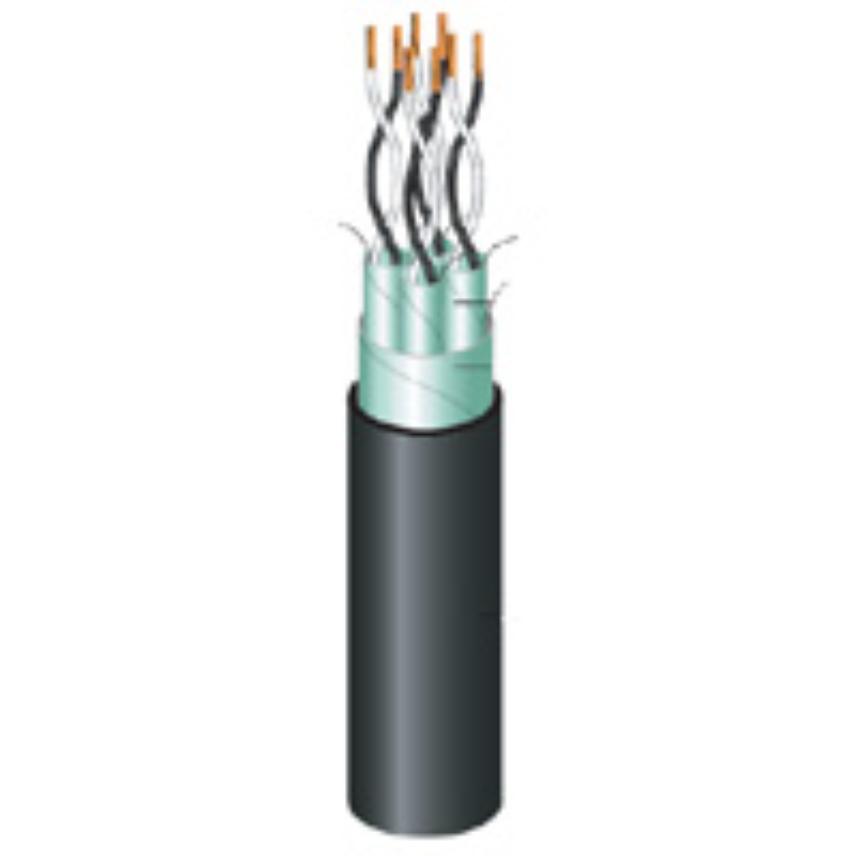

Construction

Conducteur :

Cuivre nu câblé (classe 2)

Isolation :

Polyethylène (PE)

Ecran individuel

Fil de continuité en cuivre étamé

Ruban aluminium/polyester

Ecran général :

Fil de continuité en cuivre étamé

Ruban aluminium/polyester

Gaine extérieure :

Polychlorure de vinyle (PVC)

Special faibles dégagements de fumées, faiblement halogéné (LSLH)

Couleur : noir ou bleu



Non propagateur de l'incendie : IEC 60332-3-22(A), index d'oxygène > 30 suivant ASTM D 2863

Faibles dégagements de fumées : IEC 61034-2, transmittance > 40 %

Faiblement halogéné : IEC 60754-1 HCL < 6 %



Repérage des conducteurs

Paire : Noir/blanc

Multipaire : Conducteur blanc chiffré au numéro de la paire



Marquage

GORSE AAAA RE - 2Y(St)Y - fl PiMF LSLH 300V Nbre de paires et section IEC 60332-3-22(A) + marquage métrique



Désignation

RE : Câble d'instrumentation
2Y : Isolation polyéthylène
(St) : Ecran général
Y : Gaine en PVC
fl : Propagation de la flamme réduite
PiMF : Paire écrantée
LSLH : Faibles dégagements de fumées et faiblement halogéné


Electrical characteristics

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Flexibilité de l'âme
Câblée classe 2
Isolation
PE
Ecran individuel
Fil de continuité en cuivre étamé + ruban aluminium/polyester
Ecran général
Fil de continuité en cuivre étamé + ruban aluminium/polyeste
Gaine extérieure
PVC

Caractéristiques électriques

Caractéristiques électriques

Tension de service
300 V

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de l incendie
IEC 60332-3-22
Résistance aux huiles
ASTM D 1047
Densité de fumée dégagée
Faible
Faiblement Halogéné
Oui
Température ambiante d'utilisation, plage
-20 - 60 °C
Température maximale sur l'âme
70 °C
Standard
EN

Ressources

Ressources

Information de livraison

Rayon de courbure minimum :

10 x diamètre extérieur
Doit être doublé durant la pose
