RE-2Y(St)YSWAY - fl EG Armé LSLH

Produits

RE-2Y(St)YSWAY - fl EG Armé LSLH 1x2x0.5

Réf. Nexans 10098167

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 1
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 2x2x0.5

Réf. Nexans 10201218

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 2
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 4x2x0.5

Réf. Nexans 10098169

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 4
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 8x2x0.5

Réf. Nexans 10098113

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 8
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 12x2x0.5

Réf. Nexans 10098174

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 12
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 16x2x0.5

Réf. Nexans 10098175

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 16
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 20x2x0.5

Réf. Nexans 10098176

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 20
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 24x2x0.5

Réf. Nexans 10098177

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 24
  • Section du conducteur: 0,5 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 1x2x0.75

Réf. Nexans 10098178

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 1
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 1x2x0.75

Réf. Nexans 10101849

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Nombre de paires: 1
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 2x2x0.75

Réf. Nexans 10201219

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 2
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 2x2x0.75

Réf. Nexans 10201223

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Nombre de paires: 2
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 4x2x0.75

Réf. Nexans 10098180

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 4
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 8x2x0.75

Réf. Nexans 10098181

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 8
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 12x2x0.75

Réf. Nexans 10098182

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 12
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 16x2x0.75

Réf. Nexans 10098183

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 16
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 20x2x0.75

Réf. Nexans 10098184

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 20
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 24x2x0.75

Réf. Nexans 10098185

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 24
  • Section du conducteur: 0,75 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 1x2x1.34

Réf. Nexans 10098186

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 1
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 1x2x1.34

Réf. Nexans 10101851

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Nombre de paires: 1
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 2x2x1.34

Réf. Nexans 10201220

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 2
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 2x2x1.34

Réf. Nexans 10201244

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Nombre de paires: 2
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 4x2x1.34

Réf. Nexans 10098188

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 4
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 4x2 x1.34

Réf. Nexans 10101853

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Bleu
  • Nombre de paires: 4
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 8x2x1.34

Réf. Nexans 10098189

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 8
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 12x2x1.34

Réf. Nexans 10098190

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 12
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 16x2x1.34

Réf. Nexans 10098191

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 16
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 20x2x1.34

Réf. Nexans 10098192

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 20
  • Section du conducteur: 1,34 mm²

RE-2Y(St)YSWAY - fl EG Armé LSLH 24x2x1.34

Réf. Nexans 10098193

  • Conditionnement: Longueur à la coupe (m)
  • Couleur de la gaine: Noir
  • Nombre de paires: 24
  • Section du conducteur: 1,34 mm²

Description

Description

Normes

  • Normes internationales
    IEC 60228; IEC 60332-3-22 Cat.A; IEC 60754; IEC 61034

Applications

Ces câbles sont utilisés pour la transmission de signaux analogues et digitaux. Ils permettent les transmissions sur de longues distances à des fréquences élevées. Ils sont utilisés dans des installations industrielles (rafineries, usines pétrochimiques, etc...), nécessitant une protection mécanique.

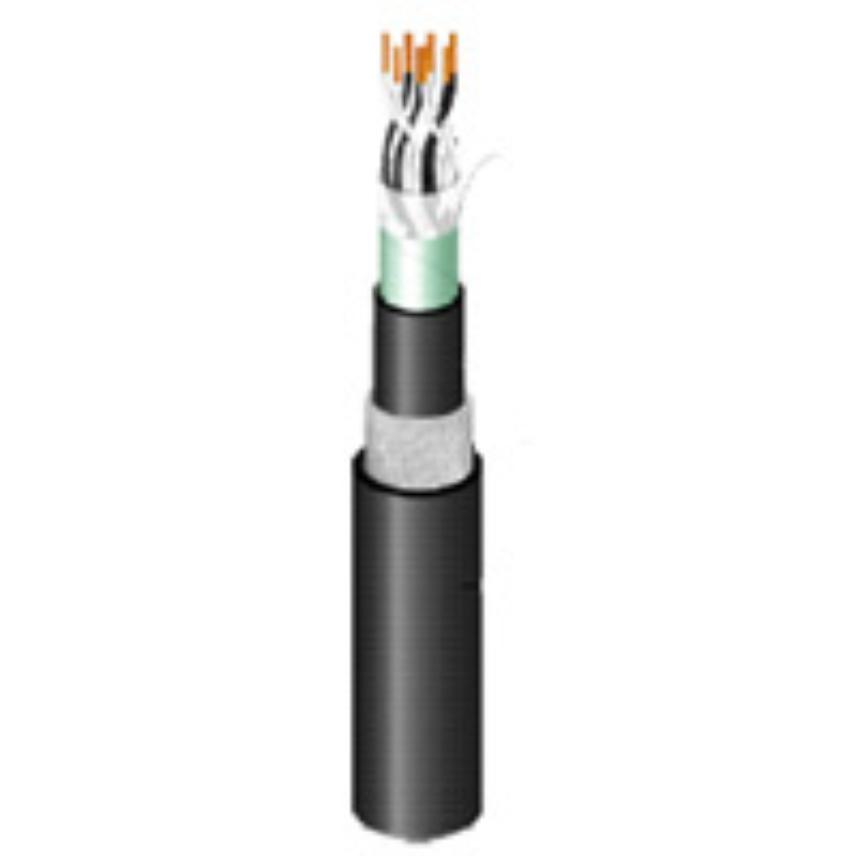

Construction

Conducteur :

Cuivre nu câblé (classe 2)

Isolation :

Polyethylène (PE)

Ecran général :

Fil de continuité en cuivre étamé

Ruban aluminium/polyester

Gaine interne :

Polychlorure de vinyle (PVC)

Couleur : noir

Armure :

Fils en acier galvanisé (SWA)

Gaine extérieure :

Polychlorure de vinyle (PVC)

Special faibles dégagements de fumées, faiblement halogéné (LSLH)

Couleur : noir ou bleu



Non propagateur de l'incendie : IEC 60332-3-22(A), index d'oxygène > 30 suivant ASTM D 2863

Faibles dégagements de fumées : IEC 61034-2, transmittance > 40 %

Faiblement halogéné : IEC 60754-1 HCL < 6 %



Repérage des conducteurs

Paire : Noir/blanc

Tierce : Noir/blanc/rouge
Multipaire : Conducteur blanc chiffré au numéro de la paire



Marquage

NEXANS 279 AAAA RE - 2Y(St)YSWAY - fl LSLH 300V Nbre de paires et section IEC 60332-3-22(A) + marquage métrique



Désignation

RE : Câble d'instrumentation
2Y : Isolation polyéthylène
(St) : Ecran général
Y : Gaine interne en PVC
SWA : Fils en acier galvanisé
Y : Gaine extérieure en PVC
fl : Propagation de la flamme réduite
LSLH : Faibles dégagements de fumées et faiblement halogéné


Caractéristiques électriques

Identification des conducteurs pour les cables 2 paires

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Flexibilité de l'âme
Câblée classe 2
Isolation
PE
Ecran général
Fil de continuité en cuivre étamé + ruban aluminium/polyeste
Gaine interne
PVC
Armure
Fils d'acier galvanisé
Gaine extérieure
PVC

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Nombre de tierces
-

Caractéristiques électriques

Caractéristiques électriques

Tension de service
300 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance mécanique aux chocs
Bonne

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de l incendie
IEC 60332-3-22
Résistance aux huiles
ASTM D 1047
Densité de fumée dégagée
Faible
Faiblement Halogéné
Oui
Température ambiante d'utilisation, plage
-20 - 60 °C
Température maximale sur l'âme
70 °C
Standard
EN

Ressources

Ressources

Information de livraison

Les câbles 2 paires sont assemblés en quartes (conducteurs noirs et blancs avec le numéro de la paire).

Rayon de courbure minimum :

10 x diamètre extérieur
Doit être doublé durant la pose
