74C068 SH C 500V ... Cu2/5 K2 EG NA EN 50200/362

Produits

74C068 SH C 500V 14x1 Cu2 K2 EG NA EN 50200/362

Réf. Nexans 10213642

  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 14
  • Résistance ohmique max. du conducteur à 20°C: 18,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
  • Reactance at 50 Hz: 0,121 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Impedance at 50 Hz : 18,1 Ohm
  • Voltage Drop: 36,9 V/A.km
  • Calorific Power: 5,6 MJ/m



74C068 SH C 500V 19x1 Cu2 K2 EG NA EN 50200/362

Réf. Nexans 10213643

  • Section du conducteur: 1 mm²
  • Nombre de conducteurs: 19
  • Résistance ohmique max. du conducteur à 20°C: 18,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
  • Reactance at 50 Hz: 0,121 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,26 kA
  • Short Circuit Current 1 s Max : 0,14 kA
  • Impedance at 50 Hz : 18,1 Ohm
  • Voltage Drop: 36,9 V/A.km
  • Calorific Power: 6,8 MJ/m



74C068 SH C 500V 37x1,5 Cu2 K2 EG NA EN 50200/362

Réf. Nexans 10257531

  • Section du conducteur: 1,5 mm²
  • Nombre de conducteurs: 37
  • Résistance ohmique max. du conducteur à 20°C: 12,1 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
  • Reactance at 50 Hz: 0,114 Ohm/km
  • Short Circuit Current 0,3 s Max : 0,39 kA
  • Short Circuit Current 1 s Max : 0,21 kA
  • Impedance at 50 Hz : 12,1 Ohm
  • Voltage Drop: 24,8 V/A.km
  • Calorific Power: 11,3 MJ/m



Description

Description

Normes

  • Normes internationales
    EN 50200; EN 50362; IEC 60228; IEC 60332-3-23; IEC 60754-1; IEC 60754-2; IEC 61034-2
  • Normes nationales
    NF C32-070/C1

Applications

Ces câbles de contrôle sont utilisés pour le raccordement à divers équipements industriels depuis la salle de commande. Un grand nombre d'entre eux a besoin d'écran pour assurer la compatibilité électro-magnétique (CEM).

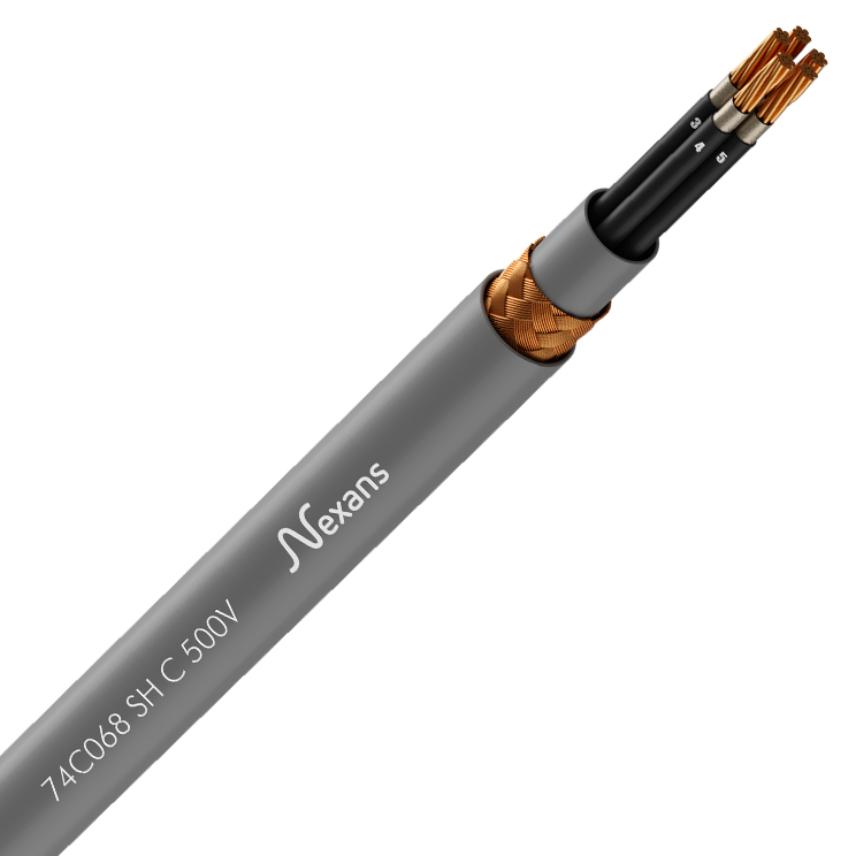

Construction

Conducteur :
- Cuivre nu câblé (classe 2) ou souple (classe 5)
Barrière à la flamme :
- Ruban mica
Isolation :
- Sans halogène (SH), réticulé
Assemblage :
- Ruban polyester (optionnel)
Gaine interne :
- Faible dégagement de fumée et sans halogène
- Couleur : gris
Ecran :
- Tresse cuivre R ≥ 80%
Gaine extérieure :
- Faible dégagement de fumée et sans halogène
- Couleur : gris

Repérage des conducteurs

Conducteurs noirs chiffrés en blanc
En option : avec conducteur V/J

Marquage

NEXANS 279  Nbre de conducteurs & section Cu EG CST 74 C 068 K2 SH 0.3/0.5 (0.6) kV EN 50200/362 AAAA N° OF + marquage metrique

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Type de conducteur
Câblé class 2
Isolation
Sans halogène
Gaine interne
LSZH
Ecran
Tresse en cuivre nu
Gaine extérieure
Faible dégagement de fumée et sans halogène
Sans halogène
IEC 60754-1; IEC 60754-2

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
0.3/0.5(0.6)kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-20 ... 60 °C
Densité de fumée dégagée
EN/IEC 61034-2
Non propagateur de l incendie
NF C 32070 C1; IEC 60332-3-23
Résistance au feu
EN 50200/362
Résistance aux interférences électromagnétiques
Oui
Durée de vie 60ans
Oui
Résistant aux radiations
Oui
Tenue aux UV
Oui
Température maximale sur l'âme
90 °C
Nuclear Classification
K2

Ressources

Ressources

Documentation

xlsx — 0 B

Information de livraison

Rayon de courbure minimum :

10 x diamètre extérieur
Doit être doublé durant la pose
