74C068 SH C 0.6/1kV ... Cu2/5 K3 EG NA

Produits

74C068 SH C 0.6/1kV 3x6 Cu2 K3 EG NA

Réf. Nexans 10265083

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 6 mm²
  • Nombre de conducteurs: 3
  • Résistance ohmique max. du conducteur à 20°C: 3,08 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 3,920 Ohm/km
  • Reactance at 50 Hz: 0,084 Ohm/km
  • Short Circuit Current 0,3 s Max : 1,6 kA
  • Short Circuit Current 1 s Max : 0,86 kA
  • Voltage Drop: 6,4 V/A.km
  • Impedance at 50 Hz : 3,08 Ohm
  • Calorific Power: 2,3 MJ/m



74C068 SH C 0.6/1kV 4x6 Cu2 K3 EG NA

Réf. Nexans 10265136

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 6 mm²
  • Nombre de conducteurs: 4
  • Résistance ohmique max. du conducteur à 20°C: 3,08 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 3,920 Ohm/km
  • Reactance at 50 Hz: 0,084 Ohm/km
  • Short Circuit Current 0,3 s Max : 1,6 kA
  • Short Circuit Current 1 s Max : 0,86 kA
  • Voltage Drop: 6,4 V/A.km
  • Impedance at 50 Hz : 3,08 Ohm
  • Calorific Power: 2,5 MJ/m



74C068 SH C 0.6/1kV 3x10 Cu2 K3 EG NA

Réf. Nexans 10265134

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 10 mm²
  • Nombre de conducteurs: 3
  • Résistance ohmique max. du conducteur à 20°C: 1,83 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 2,330 Ohm/km
  • Reactance at 50 Hz: 0,079 Ohm/km
  • Short Circuit Current 0,3 s Max : 2,6 kA
  • Short Circuit Current 1 s Max : 1,4 kA
  • Voltage Drop: 3,8 V/A.km
  • Impedance at 50 Hz : 1,83 Ohm
  • Calorific Power: 2,9 MJ/m



74C068 SH C 0.6/1kV 3x16 Cu2 K3 EG NA

Réf. Nexans 10265135

  • Conditionnement: Longueur à la coupe (m)
  • Section du conducteur: 16 mm²
  • Nombre de conducteurs: 3
  • Résistance ohmique max. du conducteur à 20°C: 1,15 Ohm/km
  • Maximum DC resistance of the conductor at 90°C: 1,460 Ohm/km
  • Reactance at 50 Hz: 0,076 Ohm/km
  • Short Circuit Current 0,3 s Max : 4,2 kA
  • Short Circuit Current 1 s Max : 2,6 kA
  • Voltage Drop: 2,4 V/A.km
  • Impedance at 50 Hz : 1,15 Ohm
  • Calorific Power: 3,5 MJ/m



Description

Description

Normes

  • Normes internationales
    IEC 60228; IEC 60332-3-23; IEC 60754-1; IEC 60754-2; IEC 61034-2
  • Normes nationales
    NF C32-070/C1

Applications

Ces câbles de contrôle sont utilisés pour le raccordement à divers équipements industriels depuis la salle de commande. Un grand nombre d'entre eux a besoin d'écran pour assurer la compatibilité électro-magnétique (CEM).

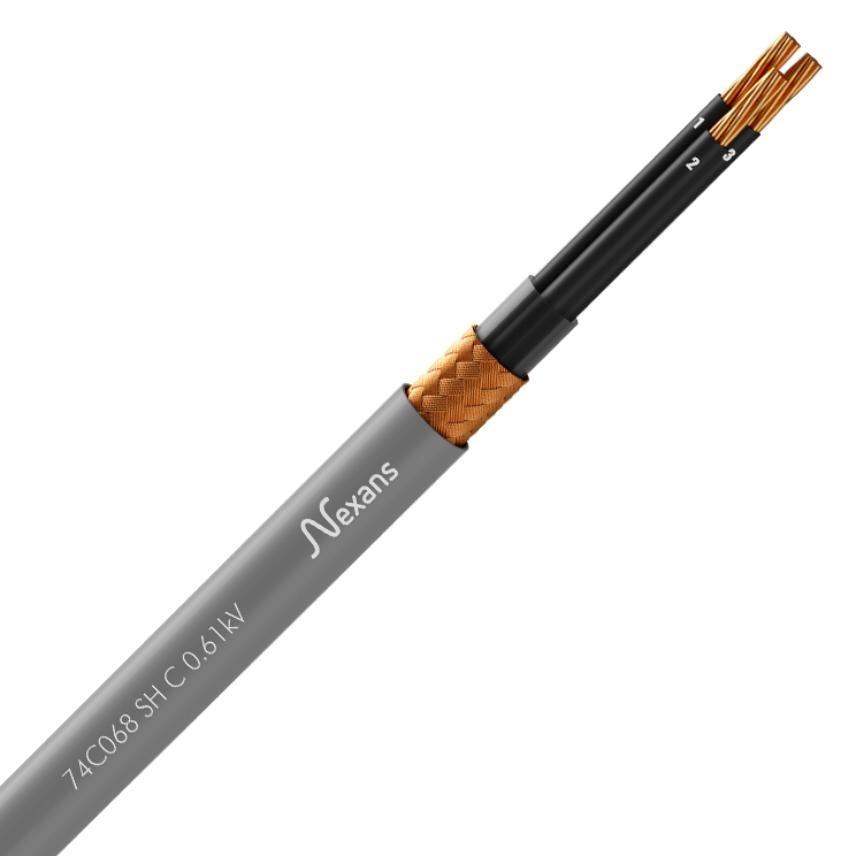

Construction

Conducteur :
- Cuivre nu câblé (classe 2) ou souple (classe 5)
Isolation :
- Sans halogène (SH), réticulé
Assemblage :
- Gaine de bourrage ou ruban polyester
Ecran :
- Tresse cuivre R ≥ 80 %
Gaine extérieure :
- Faible dégagement de fumée et sans halogène
- Couleur : gris

Repérage des conducteurs

Conducteurs noirs chiffrés en blanc
En option : avec conducteur V/J

Marquage

NEXANS 279  Nbre de conducteurs & section Cu EG CST 74 C 068 K3 SH 0.6/1(1.2) kV AAAA N° OF + marquage metrique

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Isolation
Sans halogène
Type de conducteur
Câblé class 2
Ecran
Tresse en cuivre nu
Gaine extérieure
Faible dégagement de fumée et sans halogène
Sans halogène
IEC 60754-1; IEC 60754-2

Caractéristiques électriques

Caractéristiques électriques

Courant de court-circuit admissible
- kA

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-20 ... 60 °C
Densité de fumée dégagée
IEC 61034-2
Non propagateur de l incendie
NF C 32070 C1; IEC 60332-3-23
Résistance aux interférences électromagnétiques
Oui
Tenue aux UV
Oui
Durée de vie 60ans
Oui
Température maximale sur l'âme
90 °C
Nuclear Classification
Class 1 E Non LOCA/K3

Ressources

Ressources

Documentation

xlsx — 0 B

Information de livraison

Rayon de courbure minimum :

10 x diamètre extérieur
Doit être doublé durant la pose
