74C068 SH MT 6/10kV ... K1 NA

Produits

74C068 SH MT 6/10kV 1x400 Alu2 K1 NA

Réf. Nexans

  • Conditionnement: Longueur à la coupe (ft)
  • Nature de l'âme: Aluminium
  • Section du conducteur: 400 mm²
  • Nombre de conducteurs: 1

74C068 SH MT 6/10kV .1x630 Alu2 K1 NA

Réf. Nexans

  • Conditionnement: Longueur à la coupe (m)
  • Nature de l'âme: Aluminium
  • Section du conducteur: 630 mm²
  • Nombre de conducteurs: 1

74C068 SH MT 6/10kV 3x50 Cu2 K1 NA

Réf. Nexans

  • Conditionnement: Longueur à la coupe (m)
  • Nature de l'âme: Cuivre nu
  • Section du conducteur: 50 mm²
  • Nombre de conducteurs: 3

74C068 SH MT 6/10kV 1x400 Cu2 K1 NA

Réf. Nexans

  • Conditionnement: Longueur à la coupe (m)
  • Nature de l'âme: Cuivre nu
  • Section du conducteur: 400 mm²
  • Nombre de conducteurs: 1

Description

Description

Normes

  • Normes internationales
    IEC 60228; IEC 60332-3-23; IEC 60502-2; IEC 60754-1; IEC 61034-2
  • Normes nationales
    NF C 32-070/C1

Applications

Ces câbles moyenne tension sont utilisés pour l'alimentation électrique des circuits de moyenne tension.

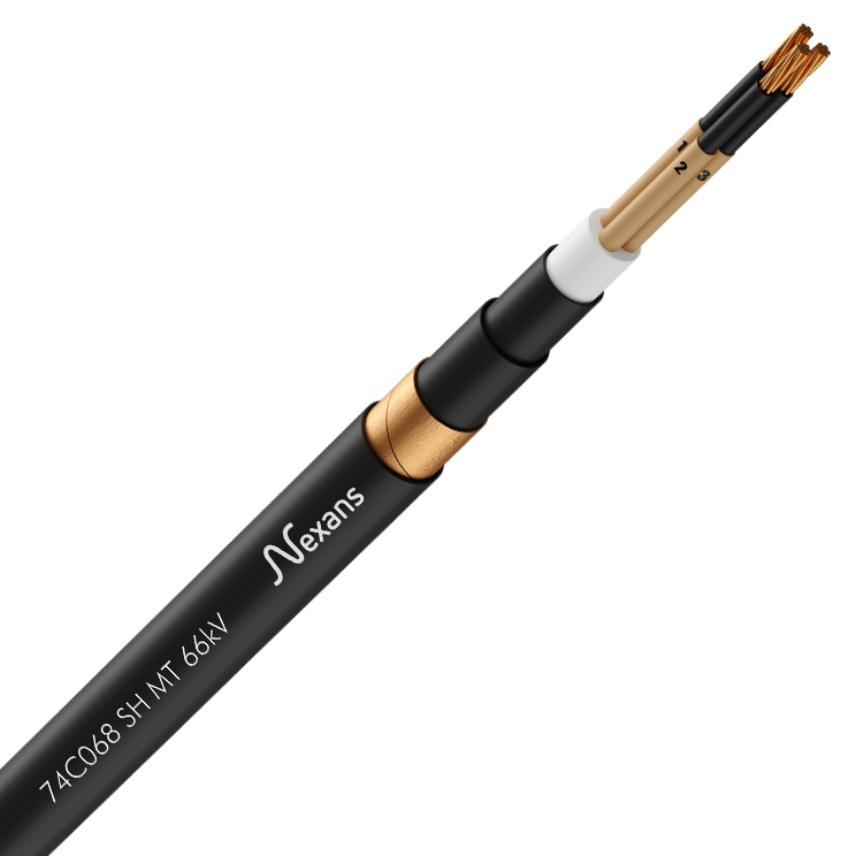

Construction

Conducteur :

Cuivre ou aluminium câblé (classe 2)

Ecran :

Semi-conducteur

Isolation :

Caoutchouc Ethylène Propylène (EPR)

Ecran sur enveloppe isolante :

Semi conducteur

Ruban cuivre

Gaine d'assemblage :

Sans halogène (SH)

Gaine extérieure :

Sans halogène (SH) Couleur : noir



Repérage des conducteurs

1x : naturel
3x : noir - vert - brun (ruban sous l'écran cuivre)



Marquage

NEXANS 279  Nbre de conducteurs & section Cu/Al CST 74 C 068 00 K1 SH 6/10 (12) kV AAAA N° OF + marquage metrique



Norme

IEC 60332-3-23(B)



Assurance qualité selon le RCC-E


Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Type de conducteur
Câblé class 2
Isolation
Sans halogène
Gaine extérieure
Halogen-free
Sans halogène
IEC 60754-1

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
6 / 10 (12) kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de l incendie
NFC 32070 C1/IEC 60332-3-23(B)
Densité de fumée dégagée
EN/IEC 61034-2
Durée de vie 60ans
Oui
Résistant aux radiations
Oui
Résistant aux transitoires thermodynamiques
Oui
Température maximale sur l'âme
90 °C
Température ambiante d'utilisation, plage
-20 - 60 °C
Nuclear Classification
Class 1 E LOCA /K1

Ressources

Ressources

Information de livraison

Rayon de courbure minimum :

Monoconducteur : 10 x diamètre extérieur
Multiconducteur : 8 x diamètre extérieur
Doit être doublé durant la pose
