ASNE 0293 XF

Description

Description

Normes

  • Normes nationales

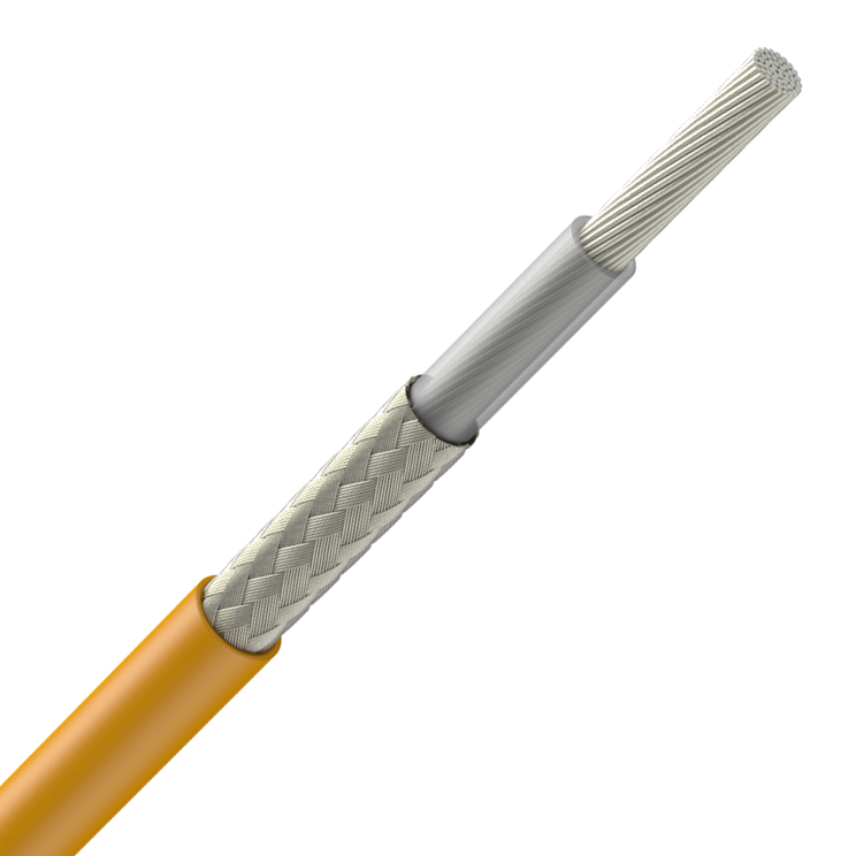

    ASNE 0293 XF











CORE
Stranded conductor.
19 x 0.20 Silver plated copper



INSULATION
Extruded PTFE
Nominal diameter = 2.95 mm



SHIELD
Dual Silver plated copper braid
Strands diameter = 0.13 mm
Overall Diameter = 4.06 mm



JACKET
FEP

Max. diameter = 5.08 mm
Nom. Weight = 67 g/m













Electrical Characteristics



Voltage rating : 600V rms
Operating frequency : up to 10 GHz
Maximum ohmic resistance of conductor : 29.6 Ω/km
Charateristic impedance : 50 ± 2 Ω
Nominal linear capacitance : 95 pF/m at 1KHz
Nominal velocity of propagation : 208 500 km/s (69.5 %)



Attenuation and Power Handling



Frequency Max. Rated Power at 40°C Mean Attenuation at 20°C
 (MHz)  (W) (dB/100m)

10 3300 4.3
200 660 19
400 450 28
3000 150 95
10000 80 210



Caractéristiques

Caractéristiques

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-65 - 200 °C
Minimum Bend Radius - Installed
50 mm
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistance aux huiles
Bonne
Conforme RoHS
Oui

Ressources

Ressources

Information de livraison


Color of Jacket: Brown
Green marking of the external sheath:

Marking text : "XF FR F **"

FR = Country of Origin (FR = France)
F = Manufacturer (F = Filotex ®)
** = Year of manufacturing (ie. 14 = 2014)
