STUDY 124961

Description

Description

Normes

  • Normes internationales
    EN 3375



CORE
AWG 24, 19 x 0.12 mm
Silver plated copper alloy (EN2083)

Insulation : Extruded PTFE

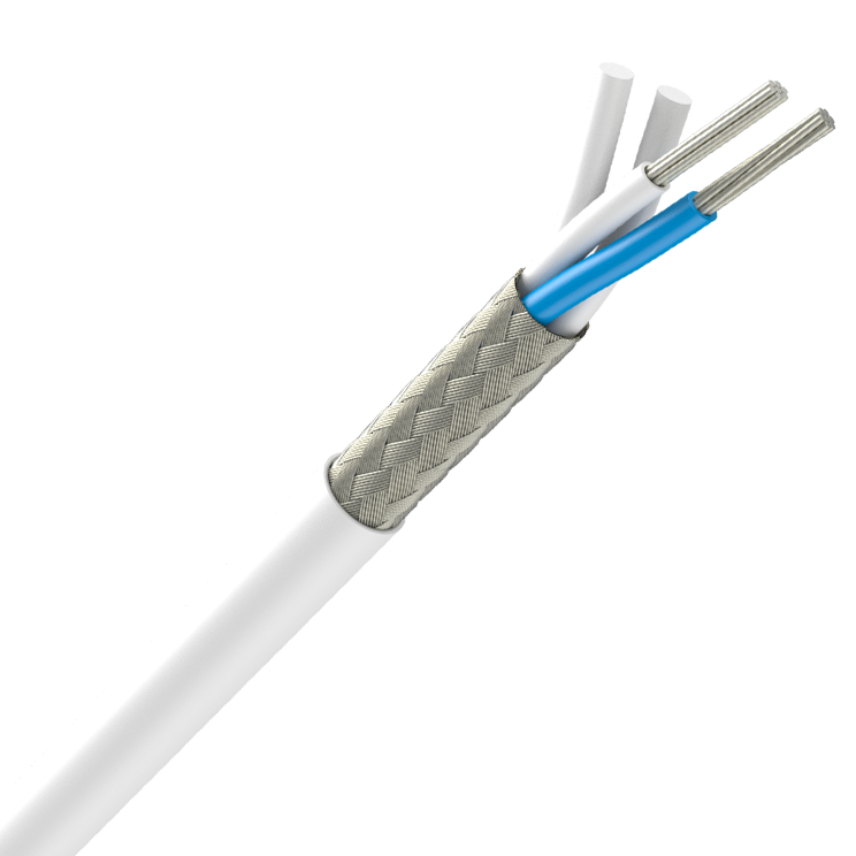

ASSEMBLY
2 cores + 2 PTFE fillers



2 SHIELD
Silver plated copper 10/100



JACKET
UV laser markable ETFE

Electical and high frequency performances

Voltage rating : 250V
Voltage withstanding : 1000V between conductors
  : 1000V between conductors and shield
Jacket spark test : 1000V
Insulation resistance : ≥ 1500 MΩ.km
Characteristic impedance : 77 ± 7 Ω at 1 MHz
Nominal mutual capacitance : 65 pF/m
Nominal capacitance : 110 pF/m between 1 core and shield
  : 180 pF/m between cores and shiled
Nominal attenuation : 2.7 dB/100m at 1 MHz
Maximum transfer impedance : 15 mΩ/m DC current
  : 5 mΩ/m at 1 MHz
  : 5 mΩ/m at 10 MHz
  : 10 mΩ/m at 30 MHz


Identification

Colour of cores : White + Blue
Colour of jacket : White
Marking text : "FILOTEX FRANCE ET 124961 - **"
With (**) = Year of manufacturing (ie. 14 = 2014)

Red marking for the main line : (EN 3375-004C01, Nexans reference : ETUDE 124961-01)
Blue marking for the branch line : (EN 3375-004C02, Nexans reference : ETUDE 124961-02)



Caractéristiques

Caractéristiques

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-65 - 150 °C
Minimum Bend Radius - Installed
20 mm
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistance aux huiles
Bonne
