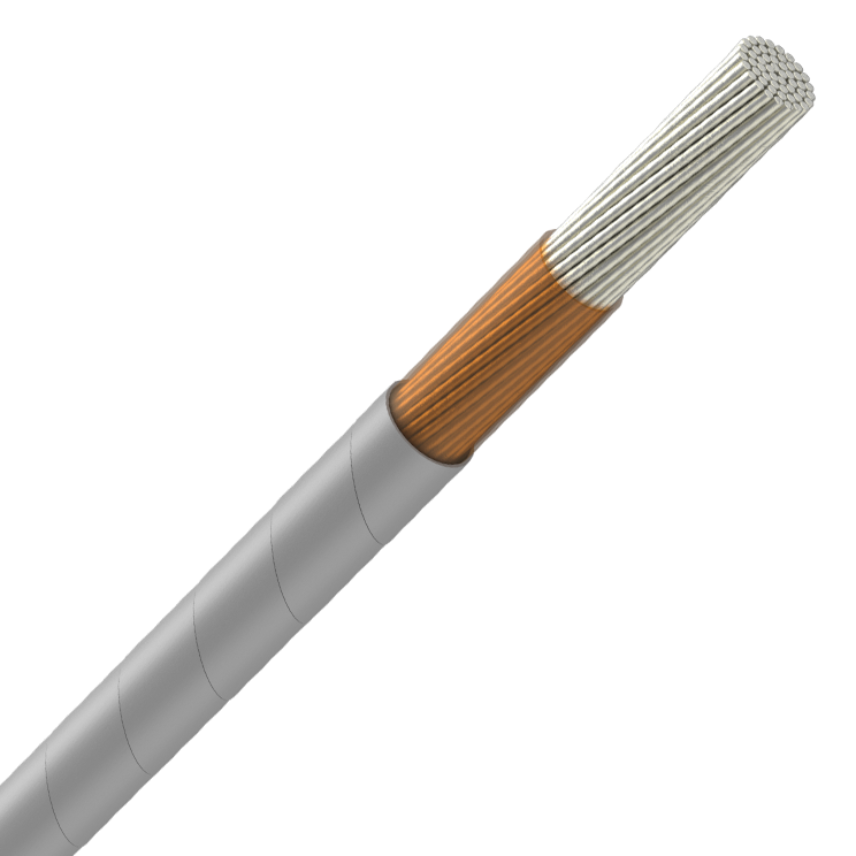

ABS 0949 AD AWG 24 to 4

Description

Description

Normes

  • Normes nationales
    ABS 0958; ABS 0949 AD

CONDUCTOR
    AWG 24 and 22
    1 nickel plated copper alloy wire
    + 6 nickel copper clad aluminium alloy wire
    AWG 20 to 8
    Nickel copper clad aluminium alloy concentric conductor
    AWG 6 and 4
    Nickel copper clad aluminium alloy rope-lay conductor

INSULATION
   High performance polyimide tape
   Special UV PTFE tape



IDENTIFICATION

Standard colour : Grey

Colour of marking : Green for AWG22, Blue for other gauges
Marking text : " AD ** FR F++ "
          ** = AWG
          FR = Country of origin (FR = France)
          F = Manufacturer (F = Nexans)
          ++= Year of production (i.e. 14 = 2014)



STANDARDS

International prEN3475
National ABS 0958, ABS 0949 AD











Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Repérage des conducteurs
-
Couleur d'isolation
-
Isolant
-

Caractéristiques électriques

Caractéristiques électriques

Tension de service
600 V
Fréquence de service maximale
- MHz
Max. DC resistance of the conductor at 20°C (Ohm/km)
-

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-60 - 180 °C
Résistance aux huiles
Very good resistance to aircraft fluids
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistant à la propagation de l'arc électrique
Oui
Conforme RoHS
Oui
