EN 2266-008 Type DRP, DRT, DRQ

Description

Description

Normes

  • Normes internationales
    EN 2267-009; prEN 3475

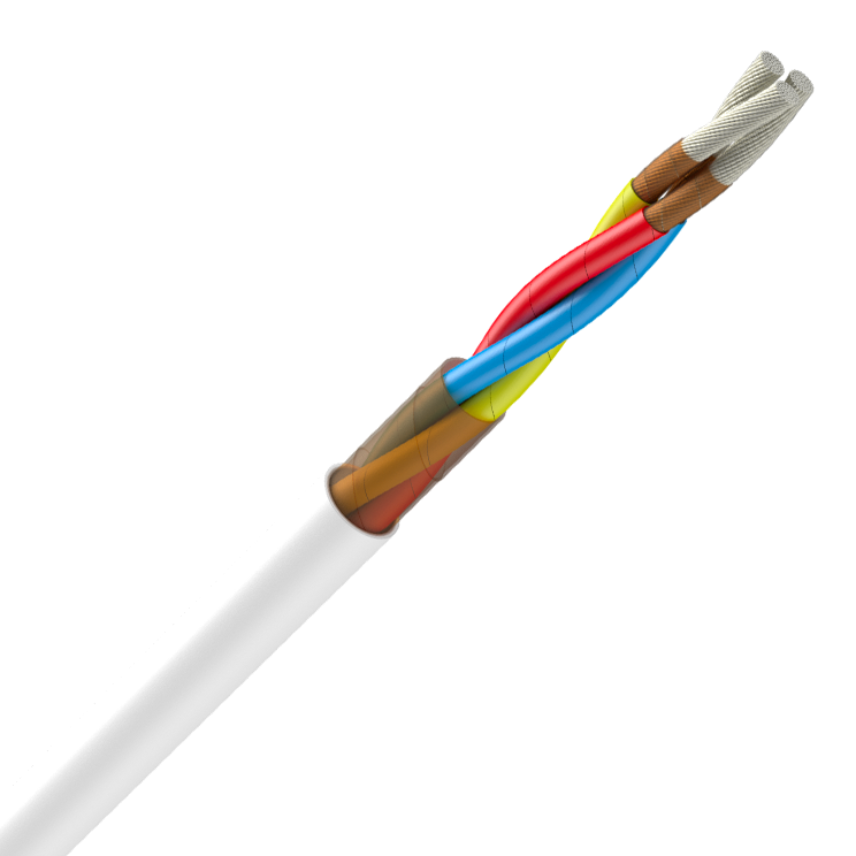

Design Construction

1-Cores
2, 3 or 4 cores
EN 2267-009A


2-Jacket
Polyimide Tape
UV Laser Markable

Top coat



IDENTIFICATION



Cores :
Colours of marking :
White for Red and Green cores
Green for Blue, White and Yellow cores
Marking : EN DRA ** FRF++


Colour of marking : Green
Marking: DRx ++ FRF**

DRx = short designation (DRP, DRT, DRQ)
++ = AWG
FR = Country of Origin (FR = France)
F = Manufacturer (F = Nexans)

 ** = Year of manufacturing (ie 10 = 2010)







Identification

Cores :
Colours of marking : White for Red and Green cores
    Green for Blue, White and Yellow cores
Marking : EN DRA ** FRF++

Jacket :
Colour of marking : Green
Marking

: DRx ++ FRF**

    DRx = short designation (DRP, DRT, DRQ)


  ++ = AWG
  FR = Country of Origin (FR = France)
  F = Manufacturer (F = Nexans)

  ** = Year of manufacturing (ie 10 = 2010)



Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Couleur
-

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre extérieur maxi
- mm
Maximum weight
- g/m
Nominal weight
- g/m
Section AWG du conducteur
-

Caractéristiques électriques

Caractéristiques électriques

Fréquence de service maximale
- MHz
Max. DC resistance of the conductor at 20°C (Ohm/km)
-
Tension de service en courant continu
- V
Tension de service entre phase et neutre
- V
Tension de service entre phases
- V

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-55 - 200 °C
Résistance aux huiles
Very good resistance to aircraft fluids
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistant à la propagation de l'arc électrique
Oui
